3.1　節氣門信號信號的測量

　　這里測量的汽車發動機上節氣門位置傳感器為一可調電阻型，節氣門位置輸出信號為0～5V的電壓信號，根據節氣門的實際開度與輸出電壓的關系，對測量的電壓信號進行標定，根據實測的電壓信號即可換算成節氣門的開度。所以這里用PIC18F4580單片機內嵌的10位AD轉換電路完成對節氣門位置傳感器輸出電壓的測量，為提高測量精度，對單片機AD的5V基準電壓進行了與系統電源隔離穩壓處理。

　　本系統利用Microchip公司的MPLAB開發環境嵌入PICC18C程序編譯器，用C程序編寫了數據采集與CAN數據的收發程序，其中AD轉換子程序用匯編語言編寫，程序兼顧了C程序的模塊化和可維護性好的優點，同時具有了匯編語言高效率的優點。

　　信號通過CAN控制器用擴展幀格式發送到CAN網絡上。其中數據采集與CAN數據的發送子程序如下：

　　InitSPI();//SPI接口初始化

　　Init_MCP2515();//MCP2515初始化

　　……

　　TRISA=0B00000001;//AN0>>>>DCinputDC通道上輸入，打開RA0

　　ADCON0=0B00000001;//AN0通道，允許ADC工作，

　　ADCON1=0B00001110;//除RA0為模擬輸入口外，其他RA口跟RE口均為普通數字口

　　ADCON2=0B10100001;//轉換結果右對齊，8TAD,1/8FOSC。

　　#asm

　　ADCON0EQU0FC2H

　　GOEQU001H

　　bsfADCON0,GO//開始轉換

　　ADWAIT:

　　btfscADCON0,GO

　　gotoADWAIT//等待轉換完成

　　#endasm

　　write_MCP2515(TXB0CTRL,0x03);//設置為發送最高優先級

　　write_MCP2515(TXB0SIDH,0xFF);//EID28--21

　　write_MCP2515(TXB0SIDL,0xEB);//EID20--EID18,擴展幀使能，EID17--EID16

　　write_MCP2515(TXB0EID8,0xFF);//EID15--EID8

　　write_MCP2515(TXB0EID0,0xFF);//EID7--EID0

　　write_MCP2515(TXB0DLC,0x02);//發送數據長度為8字節

　　write_MCP2515(TXB0D0,ADRESH);//發送的數據

　　write_MCP2515(TXB0D1,ADRESL);

　　……

　　send_TXB0();//請求發送

　　while((read_MCP2515(TXB0CTRL)&0x08)==0x08);//等待

　　發送完畢

　　……

　　3.2　水溫信號的測量

　　本文中的水溫信號利用DALLAS公司的DS18B20智能數字傳感器測量。DS1820是世界上第一片支持“一線總線”接口的溫度傳感器。一線總線獨特而且經濟的特點，使用戶可輕松地組建傳感器網絡，為測量系統的構建引入全新概念。測量溫度范圍為-55℃～+125℃，在-10～+85℃范圍內，精度為±015℃?，F(xiàn)場溫度直接以“一線總線”的數字方式傳輸，大大提高了系統的抗干擾性。適合于惡劣環境的現場溫度測量，如：環境控制、設備或過程控制、測溫類消費電子產品等。DS1820采集溫度信號完成后，通過PIC18F4580芯片接收數據，并通過內嵌CAN控制器把數據以8位二制數的格式用標準幀格式發送到CAN總線上。

　　4　CAN網絡的傳輸系統

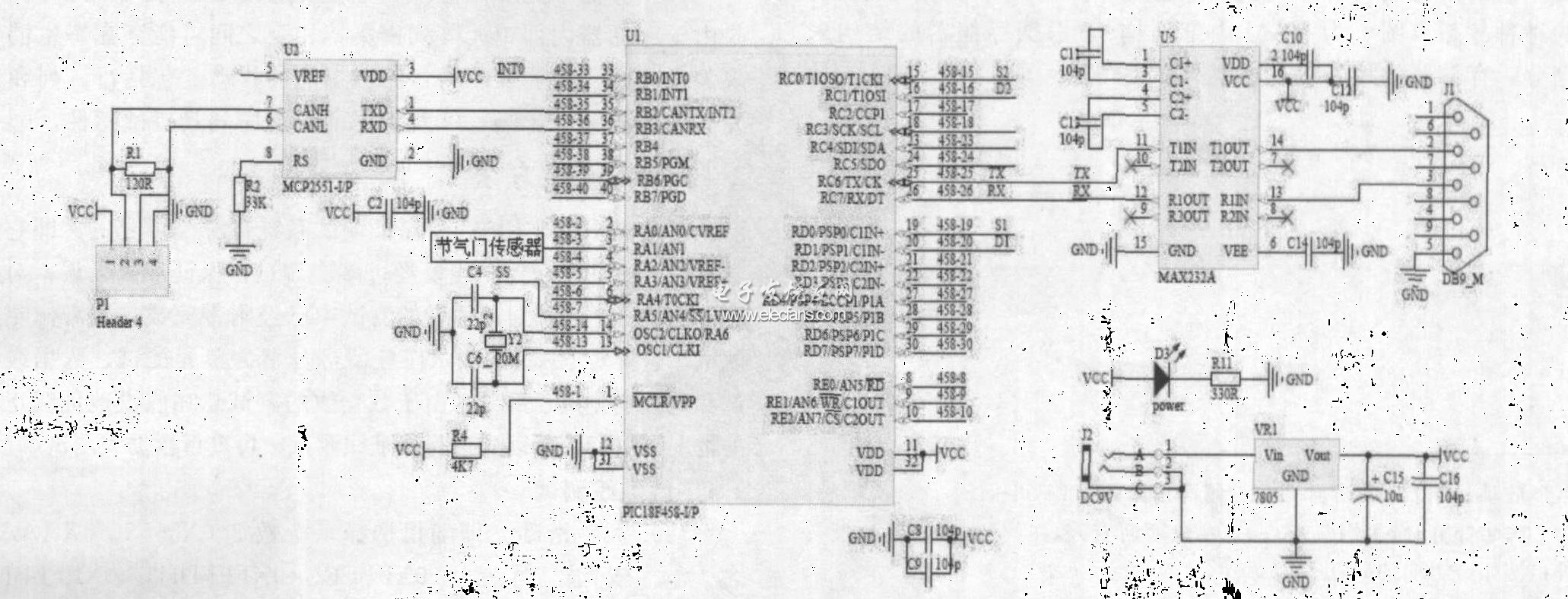

　　采集到的信號通過PIC18F4580內嵌的CAN控制器發出。這里選用MICROCHIP公司出品的MCP2551CAN收發器完成網絡信號的傳遞，在CAN網絡終端加入阻值為120歐的終端電阻。CAN網絡接收端的收發器接收到的信號后傳遞給另一片PIC18F4580芯片，通過基內部的CAN控制器取出網絡信號，如果接收到擴展幀，則接收到的數據為節氣門的位置信號;接收到標準幀，則接收到的數據為水溫信號。對信號處理后以數據包的方式通過基自身的UART口發給MAX232芯片，把TTL信號電平轉換成232電平。節氣門部分的CAN通訊板硬件原理圖如圖3所示。

?

　　圖3　節氣門位置信號測量CAN通信板原理圖

　　5　藍牙無線傳輸系統

　　MAX232芯片把轉換后的信號傳給由CSR公司的BC417構成的藍牙主(發射)模塊。BC417藍牙模塊可以設定數據傳輸速率，在保證發射信號的質量的情況下，可以盡量采用高速率的傳輸。本文中的傳輸速率為38400bps。另一塊BC417藍牙芯片構成的從(接收)模塊在接收到數據信號后，通過MAX232芯片轉換電平傳給上位機微機的串口。

　　6　上位機信號接收處理系統

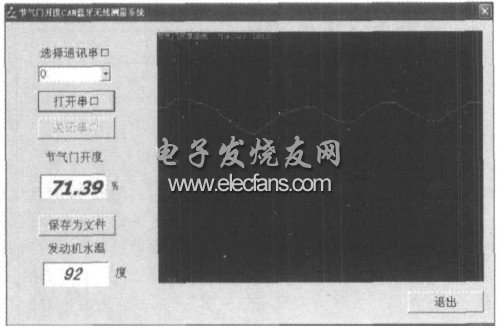

　　上位機微機的串口接到信號后，用VC++開發工具編寫了面向?qū)ο蟮某绦驅?shù)據包進行處理。為了直觀的顯示數據的數值和其隨時間的變化關系，本程序可顯示實際節氣門位置信號與水溫的數值，另可顯示節氣門位置信號的變化曲線。上位機程序的界面如圖4所示。

　　本文利用的是SerialPort類來實現此功能，這種方法對使用者來說只要關心設定相關的通訊參數，而不用關心封裝的實現方法，程序的模塊化和維護性好[5]。在使用中采用串口事件響應方式工作。為了更直觀的顯示出數據隨時間變化的曲線，編寫了一個利用封裝的BUTTON類控件實現的顯示界面。此控件可方便地實現對數據的坐標、背景、數據的單位與數據的更新速度等屬性進行設定，顯示效果良好。

?

　　圖4　上位機界面圖

　　7　結論

　　該系統運行良好，能方便、快速、可靠地實現汽車運行參數的測量，為實現汽車網絡參數的無線實時測量與汽車故障診斷提供了一個較好的平臺。
