線損是電力系統一項主要的經濟指標，它不但可以反映電網結構和運行方式的合理性，而且可以反映電力企業的技術管理水平。通過計算理論線損，可以界定實際線損中不明損耗的范圍和降損的空間，從而制定相應的降損措施；對于配網而言，理論線損計算的結果是制定年、季、月線損指標的依據，是降損承包責任制的基礎。此外，理論線損計算的結果也可為網絡規劃、改造以及電容補償、網絡調壓、經濟運行提供可靠的依據。

　　理論線損的計算工作，涉及到大量的數據，計算任務繁重。如果是人工計算，多數情況下只能對簡單線路進行粗略計算，而對于復雜線路就難以處理。因此，有必要采用成熟的計算機軟硬件技術，將復雜的計算工作轉變?yōu)楹?jiǎn)單的計算機操作，在保證計算精度的前提下，充分提高計算工作的效率，為實現理論線損計算工作的制度化、規范化和標準化，打下堅實的技術基礎。

　　基于圖王軟件公司的Visual Graph圖形系統，我公司開發了理論線損計算與綜合管理軟件產品，滿足不同的供電企業對線損計算與管理的各項要求。該系統涵蓋了圖紙管理、理論計算、線損統計與分析等功能，尤其是圖紙管理中強大的繪圖功能，使得電力行業最通行的“語言”－電氣接線圖，成為主要的用戶界面，結合多種算法，令原本抽象的理論計算變得非常直觀，容易操作。此外，基于接線圖，還能夠擴展出許多實用的功能，如停電通知、設備臺賬統計等。

　　考慮到供電局內部對于數據的共享要求， 軟件基于網絡和大型數據庫平臺進行設計，在局內部的局域網、或者通訊條件更加惡劣局與供電所之間，都可以穩定的運行。

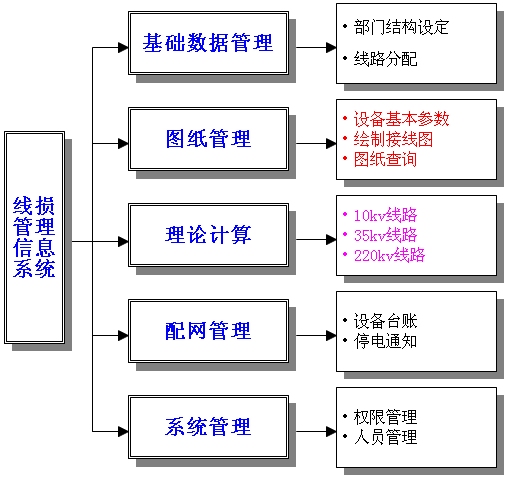

系統結構圖：

一、基礎數據管理

　?。保块T結構設定

　　編輯修改供電局內部各個部門之間的結構關系。

　　２．線路分配

　　將變電站的出線分配到指定的所屬供電所，明確各個供電所所管理的線路，建立對應的統計關系。

二、圖紙管理

　?。保O(shè)備基本參數

　　把繪圖過程當中將要用到的電力元件的型號、基本參數輸入系統，為以后繪圖時選取相對應的元件型號做準備。系統數據庫中錄入了主要設備的基本參數，用戶可以直接調用；對于不常見的設備或者定制的設備，用戶可以通過此模塊進行添加。

　　２．繪制接線圖

　　每個電氣元件都設計了相對應的國標圖例，整個繪圖的過程，就是通過鼠標選擇不同的元件圖例，放置到圖紙中，圖紙支持標準的A4、A3、A2、A1，以及自定義尺寸大小，可以縮放，選擇全部或者局部打印。

　　隨著繪圖的完成，理論計算所需要的線路拓?fù)浣Y(jié)構數據和對應的等效電路圖，由程序自動進行處理并記錄在數據庫中，完全無需人工編輯和輸入節點號等拓?fù)鋽?shù)據，極大的減少了理論計算的工作量。

　　由于采用目前最先進的矢量圖技術，并針對電力行業的繪圖特點進行專門的優化，使繪制線路圖的工作極大的簡化，尤其是理論計算所需要的拓?fù)涮幚硎窃谟脩簟安恢挥X”中自動完成的。軟件的使用也非常容易，簡單的使用培訓就能夠上手操作，使用的復雜程度遠遠低于常見的設計軟件。

　　繪圖分為電網系統接線圖和10KV線路圖的繪制。

　　系統接線圖:

3．圖紙查詢

　　局內各個科室的人員都可以通過網絡共享圖紙資料，沒有修改接線圖權限的人員都可以查閱圖紙資料。

　　在查閱狀態下只能查找和閱覽圖紙，不能修改，適合日常的圖紙調用和使用，可以查看網絡和各個電氣元件參數型號，又不必?fù)?dān)心錯誤操作修改了圖紙。

三、理論計算

　　理論計算提供了三種算法供選擇：

　　? 平均電流法（10KV、35KV線路）

　　? 均方根電流法（10KV、35KV線路）

　　? 電量法（10KV線路）

　　在這里不但針對不同電壓等級，提供了多種算法供選擇使用，而且還特別考慮了目前普遍存在的小電源通過10KV或者35KV線路上網的情況。計算時可以按照在枯水期小電源停止發電、小電源和變電站共同供電、小電源獨立供電三種情況下計算線路上的理論線損，以便準確的反映出小電源上網對線損的影響，更加符合線路的實際運行情況。

　　根據線路的實際情況，選擇不同的算法進行理論計算 ,輸入運行數據就可計算出理論線損值。同時，系統還保留了計算時的每個元件的損耗明細，結合線路圖，就能清楚的了解到線路中各線段和配變的損耗情況，便于進行降損分析。如圖:

　　10KV線路的計算有三種方法，可以根據線路實際情況選擇合適的算法。計算結束后，變壓器損耗、導線損耗和線損率的計算結果都將顯示在界面上?？梢渣c(diǎn)擊元件損耗明細，察看本次計算中所有元件的明細損耗，也可以在線損綜合查詢中查看其他線路的損耗情況，與本次計算進行對比。程序能夠根據自動查找出線路圖上的小電源，只要輸入對應的小電源出線的運行數據，即可以將小電源一并納入理論計算。

　　35KV線路的計算有兩種方法。在實際電網中，35KV網絡通常為開環運行，由多臺主變分別對35KV網絡的各個部分進行供電。對此，軟件會對電網接線圖進行自動查找，列出電網中所有110KV或者220KV主變35KV側的關口表，提示輸入相關的運行數據。

　　與10KV線路計算一樣，軟件也將自動處理電網接線圖上出現的小電源，也可以通過元件損耗明細察看本次計算中所有元件的損耗。通過線損綜合查詢，可以查看35KV線路以往月份的損耗情況，與本次計算進行比較分析。

　　對于有SCADA系統的供電局，計算所需要的運行數據可以從SCADA系統獲取，這樣將提高計算的準確度和精度。

四、配網管理

　　將線路圖與設備臺帳，停電通知等多種業務銜接，能更有效的讓整個電力業務系統統一規范化。

　?。保O(shè)備臺賬

　　在繪圖過程中，線路元件已經記錄在數據庫中，可以選擇不同統計標準和需要統計的元件進行多種方式組合做臺帳統計，可按變電站、供電所分類，分別列出各元件的設備數量及其他數據，準確方便，便于管理。

　?。玻ｋ娡ㄖ?

　　在線路圖專變，公變資料的基礎上添加供電用戶資料后，就能在停電時方便的進行人工或者自動發送停電通知，能查詢歷史停電記錄，方便停電管理，實現有效調度。

五、系統維護

　　對系統的操作人員進行添加、刪除、修改動作，以及對其進行權限設置。 電力管理系統是具有一定保密性質的，系統應該由專門人員進行操作，密碼不適宜很多人知道。為了安全性，密碼應該不定時更改。
