隨著現代通信技術的發展，移動多媒體通信已成為新的業務需求。其中移動多媒體可視電話型業務由于實現了音頻、視頻、數據（文本、圖文等）等多種媒體的綜合處理，使不同地點的用戶之間可以進行實時音視頻通信，而越來越為人們所關注。根據3G移動網絡的實際發展情況，開展可視電話業務的條件已經具備，香港和黃已經推出WCDMAWCDMA電路域可視電話業務、韓國SKT推出了EV-DO分組域可視電話業務。

　　1、WCDMA/TD-SCDMA電路域可視電話

　　移動可視電話業務在WCDMA/TD-SCDMA電路交換無線網絡上提供實時視頻、音頻或數據等媒體格式的任意組合，主要是利用WCDMA/TD-SCDMA網絡在移動設備上實現可視電話的無線互通，從而讓移動用戶之間能夠隨時隨地進行實時音、視頻等的交互。現階段可能只限于移動終端之間的互通，將來可能還會擴展到移動終端與PSTN、ISDN等各種網絡設備的互通。

　　在WCDMA/TD-SCDMA系統中，由于目前的可視電話業務是作為電路域的一種承載業務來實現的，因此，在RDI/UDI模式下，速率僅能達到56kb/s/64kb/s。較低的傳輸速率影響了它對音頻及視頻編解

　　碼協議的選擇，決定了移動可視電話系統不可能采用大速率的編碼方法。

　　1.1　業務功能

　　可視電話應包括以下模塊：視頻輸入輸出及編解碼模塊、音頻輸入輸出及編解碼模塊、用戶數據應用功能模塊、復用功能模塊、系統控制模塊等。各模塊的作用分別如下：

　　◆視頻輸入輸出及編解碼模塊：將輸入的視頻流數據根據特定的協議進行編解碼。將采集自攝像頭等視頻輸入設備的數據進行編碼，壓縮成適合在低速條件下傳輸?shù)拇a率；同時，將H.223解復用層分解出的視頻數據進行解碼，然后，傳輸?shù)较鄳?yīng)的視頻處理設備，進行顯示或其它處理。用于WCDMA/TD- SCDMA電路域可視電話業務的視頻編碼協議主要有H.263和MPEG-4。

　　◆音頻輸入輸出及編解碼模塊：此模塊的主要作用是將輸入的音頻數據進行編解碼。將來自麥克風等音頻采集設備的音頻信號進行編碼壓縮，然后，將編碼后的流數據傳輸?shù)紿.223的AL2層。同時將H.223解復用模塊解出的音頻數據進行解碼，并將解碼的數據傳輸?shù)较鄳?yīng)的聲音處理設備，如聽筒、揚聲器等。用于WCDMA/TD-SCDMA電路域可視電話業務的音頻編碼協議主要有AMR及G723.1。

　　◆用戶數據應用功能模塊：典型的用戶數據應用是T.120。這個協議支持包括數據和圖像傳送的多點數據會議，另外，如共享白板和應用等數據應用也可以實現。

　　◆復用功能模塊：將被編碼后的邏輯信道表示的視頻碼流、音頻碼流、數據信息及控制信息等復用成單一的輸出碼流，并將收到的碼流分解成各種多媒體碼流，用于WCDMA/TD-SCDMA電路域可視電話業務的復用協議采用ITU-T的H.223協議。

　　◆系統控制模塊：主要是保證可視電話連接的正常建立、釋放及提供可視電話會話過程中的信息控制，如終端間的主從決定、能力交換、邏輯信道的打開與關閉等。WCDMA/TD-SCDMA電路域可視電話業務中采用ITU-T H.245作為控制協議。

　　具體各個模塊的在整個系統的中位置及整個WCDMA/TD-SCDMA電路域可視電話系統的構成如圖1所示：

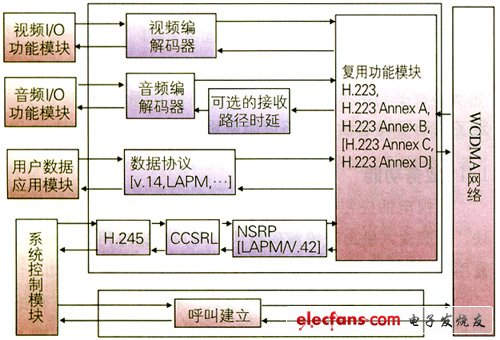

　　圖1　WCDMA/TD-SCDMA電路域可視電話系統功能結構示意圖

　　1.2　業務模型

　　下面以兩個WCDMA/TD-SCDMA電路域可視電話終端都在PLMN覆蓋域之內為例，簡單介紹可視電話業務的業務模型?？梢曤娫挊I(yè)務是作為電路域的一種承載業務來實現的。兩個選擇了可視電話業務模式的手機通過發端UTRAN、GSTN以及收端UTRAN建立起CS連接，可視電話業務數據在 3G-324M終端之間進行透明傳輸。業務模型如圖2所示：

　　圖2　WCDMA/TD-SCDMA電路域可視電話業務模型
