1. 簡介

很長時間以來，RS232在通信領域一直用來作為DTE(Data Terminal Equipment)和DCE(Data Circuit-terminating Equipment)之間的連接器。自從PC機問世，RS232就成為串行通信的標準。串行通信現在仍然被廣泛使用。

隨著因特網的迅速發展，TCP/IP協議成為應用最多的通信協議。近來由于因特網環境的不斷成長，人們對于因特網和串行通信設備之間的通信連接也有了更高要求。如果以太網和RS232連接成功，人們就能夠通過以太網控制串行設備。與此同時，各種串行設備可以有效的與以太網通信.

在這篇文檔中，我們將使用iMCU7100EVB來實現串口轉以太網的功能，同時介紹了一些工具的簡單應用方法。

2. 串口轉以太網的基本結構

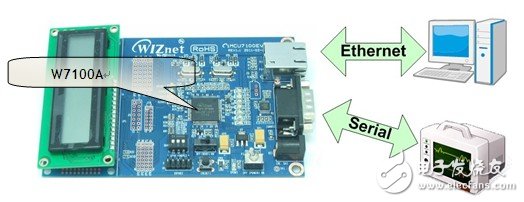

圖2.1利用W7100A實現的串口轉以太網轉換器

iMCU7100EVB可以不需要額外的設備就能實現‘串口轉以太網轉換器’，這是因?yàn)閕MCU7100EVB中分別含有一個RJ45、RS232以及一個W7100A芯片。這篇文檔中，使用‘串口轉以太網函數’在串行設備和以太網設備之間發送/接收信息

3. 串口轉以太網演示

本章節將演示具有TCP服務器功能的‘串口轉以太網’。iMCU7100EVB在演示中作為一個具有串行接口的TCP服務器。設備終端機(device terminal)?為‘串口轉以太網’演示程序；設備終端機(device terminal)程序具有串行接口和以太網接口，并且兩者可以被同時測試到。用戶可以通過WIZnet的主頁下載設備終端機(device terminal)程序，點擊 ‘Library’=>‘Download Center’。首先，使用以太網網線和串口線連接iMCU7100EVB與PC機，PC機作為以太網設備又作為串行設備來進行工作。

在iMCUW7100EVB連接到PC之后，開啟iMCUW7100EVB的電源。利用‘W7100 debugger’程序或者‘WizISP’程序下載附件‘serial to Ethernet.HEX file’到iMCUW7100EVB。請參照‘iMCU7100A Debugger指南’和‘W7100A的WizISP程序用戶指南’中的說明。如圖3.1，（a）是iMCU7100A Debugger程序，(b)是WizISP程序。

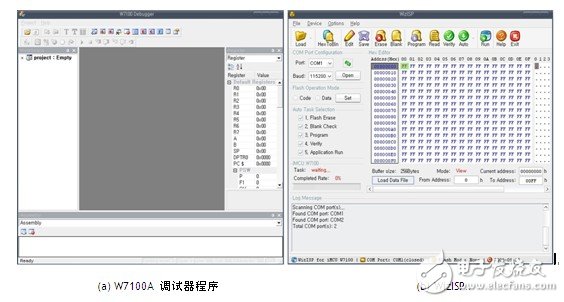

圖3.1 W7100A Debugger程序和WizISP程序

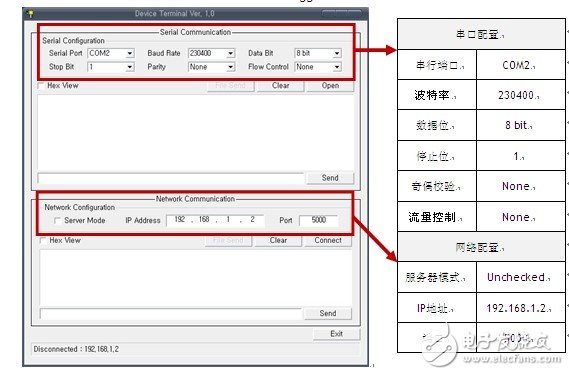

圖3.2設備終端機(device terminal)設置

在iMCU7100EVB板上燒錄HEX文件后，，打開設備終端機(device terminal)程序，（復位開發板）。如圖3.3所示，配置設備終端機(device terminal)的參數。

需要注意的是，串口號需要根據用戶PC機的實際串口號來配置。在該演示中iMCU7100EVB串行波特率的值為230400，所以這里也應該將Device Terminal的波特率設定為230400。如果用戶修改過與波特率相關的程序代碼，請使用修改之后的波特率。具體關于波特率的信息請參照‘如何使用W7100A的串行接口’文檔。

下面進行網絡配置。首先，將Server Mode未選定狀態，但是當iMCU7100EVB作為T(mén)CP客戶端，PC機作為T(mén)CP服務器工作時，選定該選項。根據iMCU7100EVB的所配置IP地址，其為192.168.1.2。IP地址的改變也可以通過代碼來實現，在設備終端機(device terminal)程序中使用修改之后的IP地址。默認的端口號為5000。

在設備終端機(device terminal)程序中所有的配置都完成之后，點擊串行通信窗口中的

‘OPEN’以及網絡通信窗口中的‘CONNECT’，實現與開發板的連接過程。復位開發板，如果連接成功，將會在串行以及網絡信息窗口中出現提示信息，之后點擊 ‘SEND’，或者是利用回車鍵來檢測‘串口轉以太網’是否能通信。圖2.4指示了這一過程。在串行信息窗口中鍵入任意信息，點擊SEND或者是回車。然后以太網對話窗口將會出現之前鍵入的信息。同樣的過程也會在串行對話窗口中出現。

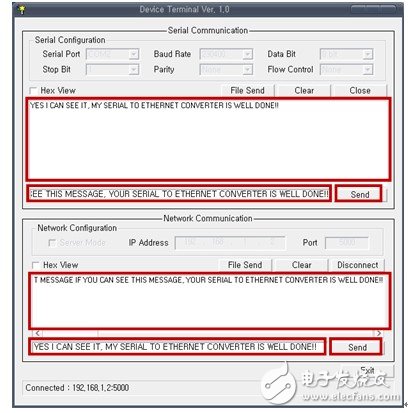

圖 3.3設備終端機(device terminal)下的串口轉以太網聊天測試

可以利用設備終端發送任意文檔信息；點擊‘File send’,‘文檔打開窗口’將會出現。發送的文檔將會保存在設備終端機(device terminal)的文件夾下。但是，如果文檔是通過以太網發送的，文檔的內容就會顯示在串行對話窗口。這是因?yàn)門CP的傳輸速度要比串行傳輸速度快，而串行文檔的傳輸速度由串行波特率決定。

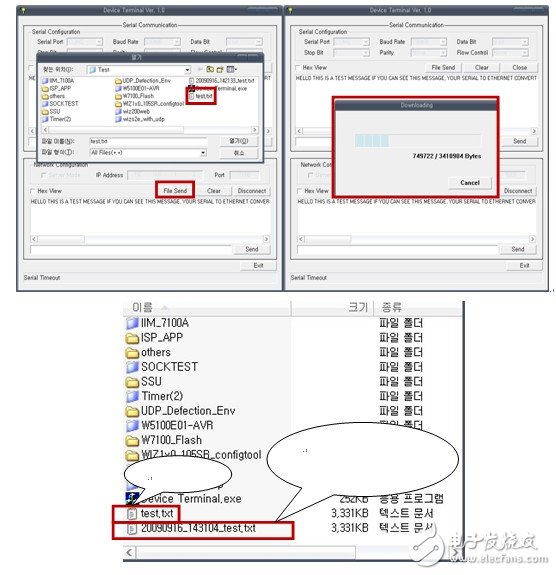

圖3.4 利用設備終端機(device terminal)程序發送串口轉以太網文檔
