我們平常所接觸到的電視信號無線傳輸器材，較多采用調幅方式。原因是調幅方式在整個電視技術領域用得比較普遍，如我們生活中不可或缺的無線和有線電視廣播，幾乎全部都采用調幅方式。其實，若是用調頻方式來傳輸電視信號，則有很多優點是平常很少有人注意的。
　　１．在功率、頻率、天線效率、環境相同的情況下，調頻方式比調幅方式的傳輸距離要遠得多。在接收端，當調頻信號比噪聲電平高出幾分貝時，往往則已經能過解調門限了，也就是說能夠解調出滿意的圖像和伴音，而這樣的信號強度在電視屏幕上能找到條幅信號的蹤跡也就不錯了。要獲得較好的電視圖像，信號電平得高出三十幾分貝，傳輸距離的差別可想而知了吧？
　?。玻{(diào)頻方式電源效率要高得多。調幅方式的已調波信號放大要用線性極好的放大器，即便是甲類放大器也只能用工作區域中線性較好的那一段，其電源效率很低；而調頻方式的已調波放大可用甲乙類、乙類甚至丙類放大器，電源效率自然要高得多。
　　３．調制電路結構要簡單的多，只要在振蕩器的選頻電路中接入受視頻控制可變電抗器件，即可實現電視調制。這在幾十年前當然也是不容易實現的，可如今一支變?nèi)莨軒捉清X甚至幾分錢即可買到。
　　４．發射機體積要小得多。由于電路結構簡單，所用元器件很少，又由于電源效率高，大大減小了在調幅發射機中最為笨重的散熱器和電源尺寸，使總體縮小。
　　５．由于調頻電視發射機體積小，耗電省，電路簡單，可靠性高，因此在便攜式和微型電視信號發射器材領域，就目前而言，其他方式很難取代。

　　近幾年，市場上流行１．２ＧＨｚ和２．４ＧＨｚ頻段的無線影音傳輸器材，但是不適合愛好者自制，并且微波信號傳輸對環境要求比較苛刻，在地形比較復雜的環境中傳輸可靠性很差。

　　本文介紹的實驗采用幾百兆赫茲。

　　最簡單的調頻電視發射機

　　最簡單的調頻電視發射機由一個晶體三極管和幾個其他元件構成，電路圖如下。

　　圖中振蕩線圈用Φ１ｍｍ漆包線在Φ３ｍｍ鉆頭上繞３匝適合４００多兆赫茲，繞４匝適合３００多兆赫茲，當然也不是絕對的，因?yàn)檎袷庮l率和其他電路參數也有很大關系。不用接發射天線，這個簡單的單管調頻電視發射機在開闊地能有百米以上的發射距離，但它卻不能算是實用的調頻電視發射機，因?yàn)槠湟皇前l(fā)射頻率易受外界干擾，其二是輸出太小。按照下圖所示加上一級放大，就變成一個具有一定實用性的小功率調頻電視發射機了。

　　加上這級放大，一是輸出大了許多，二是緩沖了發射天線對主振電路的影響，上圖能有１０ｍＷ以上的輸出功率，在開闊地能實現幾百米的傳輸。

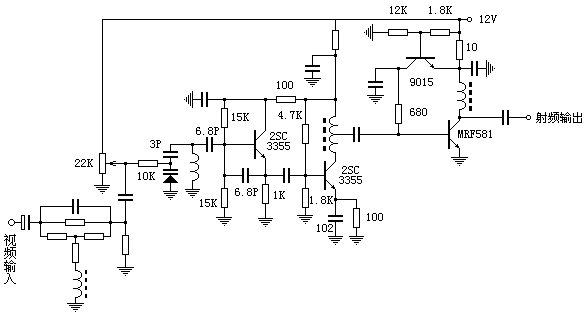

　　上面介紹的簡單調頻電視發射機稍加改進，視頻輸入端插入預加重電路，射頻輸出端再加一級小功率功放，就構成了一個較為實用的調頻電視發射機，電路圖如下。

　　圖中的電路擦參數有些要根據工作頻率來確定，還有一些是要靠實驗來確定的，因此沒有全部標出。安裝調試好的電路板見下圖。

　　接收裝置

　　調頻電視信號是不能用普通電視機接收的，盡管由于上述各個理由本實驗一定要用５００－６００ＭＨｚ以下頻段，也是無法用電視機直接接收的。這里介紹兩種接收方法，一種是利用過去用過的模擬衛星電視接收機，另一種是利用一些廢舊材料制作專用接收器材，下面分別介紹。

　　用模擬衛星電視接收機接收９５０ＭＨｚ以下頻率的方法

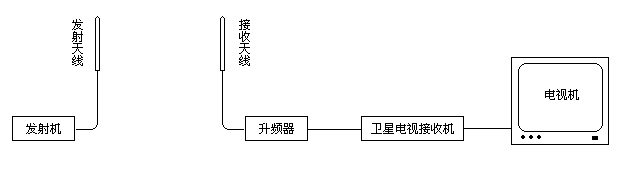

　　老式的模擬衛星電視接收機頻率范圍為９５０－１４５０ＭＨｚ，后來擴展為９５０－１７５０ＭＨｚ，再后來由于Ｋｕ頻段的使用和雙本振高頻頭的使用又?jǐn)U展為８００－２２５０ＭＨｚ，但是無論如何也沒有往８００ＭＨｚ以下擴展。這些模擬衛星電視接收機在社會上保有量很大，如今幾乎全部閑置，在這里很有利用價值，只要將實驗選用的頻率升到衛星機的頻率范圍內，便可很好地完成信號解調，如下圖所示。

　　圖中比較特殊的一個器件就是上變頻器，這里按用戶朋友們的習慣叫升頻器。將接收到的幾百兆赫茲的信號上變到模擬衛星接收機的工作頻率范圍內，系統就可以正常使用了。比較專業的上變頻器不大適合業余條件自制，自制時可參考電子報刊經常介紹的各種變頻器，如有線電視增臺器等，因?yàn)樾l(wèi)星機的頻率是可調的，所以變頻器的本振用固定頻率就行。

　　用專用接收器材的方法

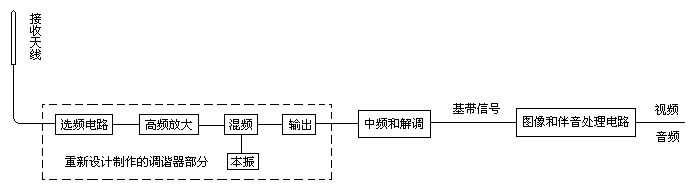

　　由于這里一定要采用較低的頻率，目前市場上很難有這樣的接收器材，因此有時為系統制作專用接收器材也是很有必要的，這里采用利用過去淘汰的衛星電視調解器的方法。調解器的全稱是調諧解調器，調諧器部分不用，只用第二中頻和解調部分，見下圖所示。

　　因?yàn)檫^(guò)去第二中頻的頻率始終也沒有一個統一的標準，所以能夠買到的調解器什么頻點都有，據筆者見過的就有７０ＭＨｚ、１１０ＭＨｚ、１２０ＭＨｚ、１４０ＭＨｚ、２４０ＭＨｚ、４７９ＭＨｚ、４９０ＭＨｚ、６１２ＭＨｚ等，由于手邊還有一批安由電子當年留下來的６１２ＭＨｚ調解器，因此按照６１２ＭＨｚ設計了下面的調諧器。這批調解器為夏普產品，性能優良，存放多年，外殼已是銹跡斑斑，慘不忍睹，但去掉外殼還是光彩照人，干脆就裸體使用了。

　　調解器輸出的基帶信號包含有圖像和伴音，與衛星電視接收機的處理方式相同，這方面的制作資料過去的電子報刊刊登過許多許多，這里就不再贅述了。

　　所傳圖像伴音信號的處理

　　到目前為止，本實驗涉及的只有圖像信號，還沒有伴音，其實，即便是圖像信號也還沒有妥善處理，因?yàn)檎{(diào)頻電視信號傳輸?shù)囊粋€(gè)重要環節我們還沒有加入，這就是圖像信號的預加重和去加重處理，視頻信號直接加到上面電路的視頻輸入端是不行的，另外有時伴音也是必需的。

　　這部分電路非常簡單，一共用了兩塊芯片，一塊是視頻處理專用芯片ＮＥ５９２，另一塊是電視調制專用芯片ＴＡ７６７３，這里只用的它的伴音調制部分，兩塊芯片用的全是標準電路，就不在這里羅嗦了，成品見下圖。

　　完整的調頻電視發射機內部結構見下圖。

　　經過一段時間的實踐，目前固定下來的是下面的電路。

　　該圖在大的方面沒有什么問題，做出來的成品傳輸距離、穩定性尚可，在復雜環境的傳輸表現突出。但是細節上還有待于朋友們共同參與改進，主要表現在圖像的質量上。高頻分量不足，彩色不太鮮艷，需要在補償電路上打主意。
