調諧于GPS前端的MAX2681 SiGe下變頻混頻器

摘要：本應用筆記介紹了MAX2681混頻器調諧在1575MHz GPS工作頻率時的元件參數和測試性能，評估板電路提供10.5dB的轉換增益和-0.8dBm的輸入三階截點(IIP3)。

更多信息請查詢：

無線產品網頁
快速瀏覽MAX2680/MAX2681/MAX2682 數據資料
應用技術支持

MAX2681是一款微小的、低成本、低噪聲下變頻混頻器，針對低電壓、低電流應用設計，非常適合便攜式通信產品。MAX2681能夠?qū)?00MHz至2500MHz的輸入射頻(RF)信號下變頻至10MHz至500MHz的中頻(IF)。全球定位系統(GPS)接收器的輸入RF信號頻率為1575MHz，假設IF頻率為70MHz、采用高端本振(LO)注入(f_LO = 1645MHz)，MAX1681可提供+10.5dB的增益、噪聲系數為9.6dB、IIP3為-0.8dBm，+3.0V供電時電源電流為8.8mA，元件參數和電路圖如圖1所示。

關于MAX2681在900MHz、1950MHz或2450MHz的應用，以及其它更多的器件信息可參考MAX2680/MAX2681/MAX2682數據資料。如需獲得更高的輸入IP3，參考應用筆記用于GPS接收機的硅鍺(SiGe)下變頻器"。

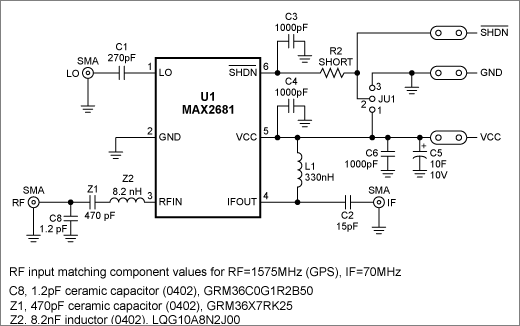

圖1. MAX2681評估板電路

表1. MAX2681 GPS性能
V_CC = +3.0V, f_RF1 = 1575MHz, f_RF2 = 1576MHz, f_LO = 1645MHz, P_LO = -5dBm, f_IF = 70MHz

Parameter	Measure Performance
Conversion Gain	+10.5dB
Noise Figure	9.6dB
Input Third-Order Intercept Point	-0.8dBm
RF Input Return Loss	-19.3dB
Supply Current	8.8mA

注意：這里沒有考慮PCB板的損耗。
