摘要 結合軟件無線電的思想，提出了一種基于高速傳輸技術的OFDM系統設計方案，包括硬件構成和系統設計的實現；構建了一個通用硬件平臺，在該平臺上可實現高速多載波和常規單載波調制解調。

關鍵詞 正交頻分復用(OFDM) DSP FPGA DDS DDC

引言

　　軟件無線電（Software Radios）是一種新的無線電通信的體系結構。具體來說，軟件無線電是以可編程的DSP或CPU為中心，將模塊化、標準化的硬件單元用總線方式連接起來，構成通用的硬件平臺，并通過軟件加載來實現各種無線通信功能的開放式體系結構。

　　隨著通信的發展，高速傳輸技術引起廣泛的研究和注意。到目前為止，無線傳輸?shù)乃俾适芟抻谟布l件。要實現高速傳輸，就必須結合各種芯片的特點，使硬件平臺具有簡單、通用的特點，因此需要開發一個通用平臺。

　　DSP在控制和信號處理方面有優勢，基帶信號的調制、解調及FFT/IFFT等運算可以由DSP實現，但是在實時處理方面受到現有DSP處理速度和能力的制約。對于信號突發檢測這種運算量大的處理，尤其是在高速傳輸時，通常要使用FPGA。FPGA特有的流水線設計結構可以使前后級在時間上并發，達到高效、高速。為了減小DSP在信號處理上的壓力，同時滿足高速要求，采用專用數字變頻芯片來實現數字上下變頻。

　　為了和軟件無線電的思想統一，在系統設計時考慮兼容單載波調制解調方式，采用DSP、FPGA、上下變頻器的方案，不使用專用調制解調芯片。

1? OFDM原理和基帶信號模型

　　正交頻分復用[1]OFDM（Orthogonal Frequency Division Multiplex)是一種多載波調制方式，通過減小和消除碼間串?dāng)_的影響來克服信道的頻率選擇性衰落。它的基本原理是將信號分割為N個子信號，然后用N個子信號分別調制N個相互正交的子載波。由于子載波的頻譜相互重疊，因而可以得到較高的頻譜效率。近幾年OFDM在無線通信領域得到了廣泛的應用。

　　當調制信號通過無線信道到達接收端時，由于信道多徑效應帶來的碼間串?dāng)_的作用，子載波之間不再保持良好的正交狀態，因而發送前需要在碼元間插入保護間隔。如果保護間隔大于最大時延擴展，則所有時延小于保護間隔的多徑信號將不會延伸到下一個碼元期間，從而有效地消除了碼間串?dāng)_。當采用單載波調制時，為減小ISI的影響，需要采用多級均衡器，這會遇到收斂和復雜性高等問題。

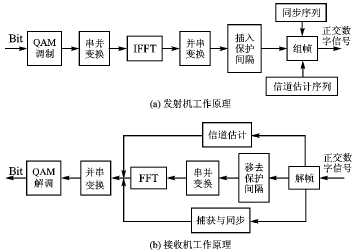

　　圖1是OFDM基帶信號處理原理圖。其中，圖1（a）是發射機工作原理，圖1（b）是接收機工作原理。

圖1? OFDM基帶信號處理原理圖

　　在發射端，首先對比特流進行QAM或QPSK調制，然后依次經過串并變換和IFFT變換，再將并行數據轉化為串行數據，加上保護間隔（又稱“循環前綴”），形成OFDM碼元。在組幀時，須加入同步序列和信道估計序列，以便接收端進行突發檢測、同步和信道估計，最后輸出正交的基帶信號。

　　當接收機檢測到信號到達時，首先進行同步和信道估計。當完成時間同步、小數倍頻偏估計和糾正后，經過FFT變換，進行整數倍頻偏估計和糾正，此時得到的數據是QAM或QPSK的已調數據。對該數據進行相應的解調，就可得到比特流。

　　這里僅討論軟件功能模塊，具體算法不在此涉及。

2? 硬件結構

　　OFDM調制解調與常規調制解調相比，所需的運算量大，尤其是當系統選用的子載波個數多時，僅在發射端的IFFT變換和接收端的FFT變換所需的時間就很長。通常使用FPGA和高速的DSP解決該問題。由于在接收端還要完成信號突發檢測、同步和頻偏校正等數字信號處理，所以接收端對實時性要求更高。在該系統中，使用FPGA完成信號的突發檢測和定時，DSP完成FFT/IFFT變換和QAM/QPSK調制解調。

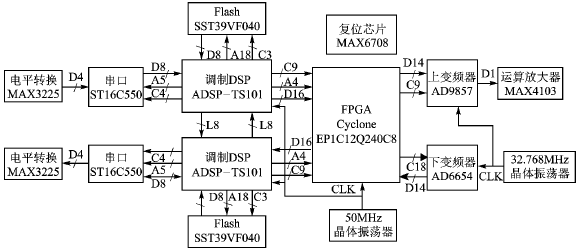

　　本系統主要由4部分組成： DSP、FPGA、正交數字上變頻器（Quadrature Digital Upconverter）、正交數字下變頻器（Quadrature Digital Downconverter）。系統硬件結構如圖2所示。圖中，D表示數據總線，A表示地址總線，C表示控制總線， L表示鏈路口數據線， 字母后面的數字表示總線的位數。50 MHz晶振為兩片DSP及FPGA提供時鐘信號，32.768 MHz高穩定度晶振為AD9857和AD6654提供高質量的時鐘信號。復位芯片MAX6708控制DSP、FPGA、AD9857、AD6654和ST16C550的復位。

圖2? 系統硬件結構

　　DSP完成QAM或QPSK的調制解調和FFT/IFFT變換。系統所使用的DSP[2]是ADI公司的Tiger sharc TS101。該DSP具有以下特性： 最高工作頻率為300 MHz，3.3 ns指令周期；6 MB片內SRAM；2個計算模塊，每個模塊都有1個ALU、1個乘法器、1個移位寄存器和1個寄存器組；2個整型ALU，用來提供尋址和指針操作；14個DMA控制器；1149.1 IEEE JTAG口。對于OFDM基帶處理，該DSP最大的特點是： 進行256點的復數FFT變換，僅需3.67 μs。

　　正交數字上變頻器采用ADI公司的AD9857。AD9857[34]最高工作頻率為200 MHz,輸出中頻頻率范圍為0~80 MHz；內部集成半帶濾波器、CIC(Cascaded Integrator Comb)濾波器， 反SINC濾波器和高速的14位數/模轉換器，其核心是一個相位連續的直接數字頻率合成器DDS (Direct Digital Synthesizer)。在該方案中，AD9857工作在正交調制模式，其32位頻率控制字使輸出頻率的最高精確度為：SYSCLK(系統時鐘)除以232。

　　正交數字下變頻器采用ADI公司的AD6654。AD6654[5]內部集成了一個14位、92.16 Msps的模/數轉換器和4/6通道的數字下變頻器。每個通道可獨立配置。數字下變頻內部集成了頻率變換器、可編程級聯梳狀濾波器（CIC）、2個濾波器組和數字自動增益控制。其中： 頻率變換是通過32位數控振蕩器實現的；CIC實現1~32倍的抽?。?個濾波器組包括FIR濾波器和2倍抽取的半帶濾波器。輸入的中頻模擬信號經過ADC和頻率變換后，使用濾波器組進行濾波和抽取，最后并行輸出正交基帶數字信號。輸入中頻信號頻率最高可到200 MHz，此時，使用欠采樣技術。

3? 參數設計及調制

　　信號波形作者采用PCB八層板設計，實現了該系統的硬件平臺，并在此平臺基礎上實現了高速OFDM傳輸和常規單載波調制解調，形成了一個通用寬帶高速調制解調平臺。設計的目的是要在該平臺上實現現有的全部物理層的算法，特別是實現實時OFDM傳輸系統。對OFDM系統提出的指標要求如表1所列。

表1? OFDM系統指標要求

　　圖3給出了32路子載波OFDM在上述參數設計下的已調信號波形（見圖3（a））及其功率譜（見圖3（b））。圖中子載波調制方式為QPSK，碼元頻率為中頻頻率36.864 MHz，帶寬是2.048 MHz。圖4給出了一種單載波調制制式（以π/4QPSK為例）的時域波形（見圖4（a））及其功率譜（見圖4（b））。另外，數字調制方式的碼元頻率可達2 MHz（即對于四相調制，比特速率可達4 Mbps；對于32QAM調制，比特速率可達10 Mbps），且子載波調制方式、比特（或碼元）速率、輸出中頻均可調。

圖3? 實測OFDM波形

圖4? 實測π/4-QPSK波形

4? 結論

　　本文所提出的方案有以下特點：

　?、? 基于雙DSP的結構，可工作在雙工方式，同時完成信號的發射和接收；工作在TDMA方式下或半雙工時，DSP可通過Link口進行高速通信，有利于并行處理，以提高傳輸速率。DSP利于基帶信號的實時處理，可以實現高速調制解調。
　?、? 變頻器具有頻率分辨率高、頻率變化速度快、相位連續、易于數字控制等特點。采用DSP和變頻器的方案，不僅可以實現模擬調制解調，而且可以實現各種數字調制解調，兼容傳統調制解調和新型調制解調方式。
　　③? 在DSP和變頻器之間使用FPGA，實現突發信號的同步捕獲，可以分擔DSP的部分任務，從而提高系統的實時性。
