極化轉換器原理與結構

????由于天線饋源輸出端通常要與帶有矩形接口的室外接收單元聯接，所以，反射面天線的饋源通常需要一段極化轉換器和矩圓過渡波導，如圖3-18所示。對于接收采用園極化波的衛星廣播信號，裝在接收天線饋源后的極化器先將圓極化波轉換為線極化波，再通過矩圓過渡波導將圓波導中的波型變換為矩形波導中的波型，以便與其后的衛星接收高頻頭（LNB）接口配接。

?

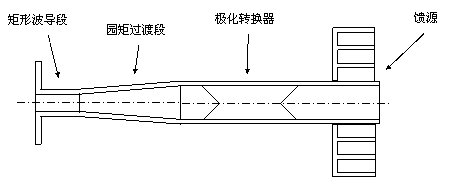

圖 3-18 極化轉換器和矩圓過渡波導

????由于圓極化波可以看成是由2個正交、等幅、相位差90°的線極化波分量合成的，所以，極化器的工作原理就是用一個分量移相器使其中一個線極化波改變相位，經一段傳輸路程后，二個分量的相位變成相同，其合成場變成了線極化波。反射面天線中常采用45°介質片分量移相器或銷針分量移相器。它們的移相原理是相同的。

圖 3-18 45°介質片分量移相器結構示意圖

圖 3-19 銷釘分量移相器

?? ?? ?

?? ??

????45°介質片分量移相器如圖3-18所示。在圓波導內與矩形波導寬邊45°角方向上安裝一個介質片。假設進入饋源的來波是左旋圓極化波，則可將圓極化波分解為與介質片平行的分量及介質片垂直的分量。由于是左旋，所以超前90°。但在介質片上傳輸?shù)乃俣缺却怪庇诮橘|(zhì)片的慢，的相位逐漸被延遲。選擇合適的介質片長度l，使的相位恰好延遲90°，變成了與同相位，于是合成場變?yōu)榕c介質片成45°夾角的線極化波。由于矩形波導的極化方向與寬邊垂直，所以該極化波能進入矩形波導進行傳輸。用作分量移相器的介質片，一般由微波損耗小的聚四氟乙烯板或聚四氟乙烯纖維板制作而成。片長一般通過實驗才能最后確定，二頭切成凹狀是為了減少波的反射。

????圖3-19表示在圓波導內放置兩排銷釘，構成銷釘分量移相器。對于行于銷釘所在平面的電場來說，銷釘呈容性，使其相速減小，而對垂直于銷釘面的來說銷釘呈感性，使其相速增加?？刂其N釘插入深度和銷釘?shù)膫€(gè)數，可以做到與同相，將圓極化波轉換為線極化波。為了使銷釘移相器與波導匹配，銷釘?shù)牟迦肷疃仁菨u變的，中間最深，兩邊最淺。用漸變寬度的月牙形金屬片代替兩排銷釘，也能構成移相器，其基本原理與銷釘移相器相同。由于銷釘所在平面與介質所在平面一樣，都是使與之平行的相位滯后。所以在完成同樣的極化方式轉換時，銷釘平面在圓波導內的取向與介質片的取向是一致的。前饋和后饋天線

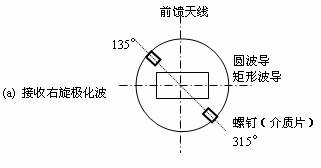

????接收各種極化波時，極化器與波導寬邊的安置方向如圖3-20所示，這是從高頻頭的矩形波導口向饋源方向看去的。

????圓形波導由于結構對稱，對波的極化形式?jīng)]有選擇，而矩形波導只允許與其寬邊垂直的電場通過，所以波導的寬邊必須與電波極化的方向相垂直。

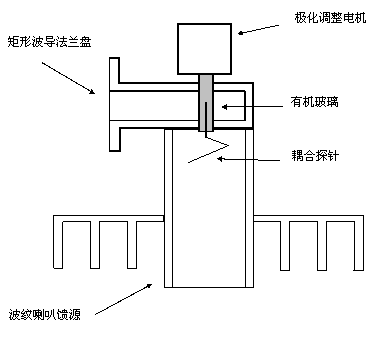

圖 3-21 一種可調線極化饋源

????一種可調線極化饋源，如圖3-21所示。在接收線極化波時，只要調整線極化振子，使之平行于線極化波的極化方向即可。若將振子改為小螺旋，則該饋源接收?qǐng)A極化波無需加極化器。此外，背射螺旋饋源也是不加極化器而接收?qǐng)A極化波的。

????3.4.3 圓矩過渡波導??

????波導型的饋源為了獲得旋轉對稱的方向圖，通常以圓波導激勵。緊接在饋源后面的極化器也是由圓波導構成的。而大部分的高頻頭（LNB）的輸入端是矩形波導，所以，在饋源的輸出端口通常加有一個圓矩過渡波導段，以完成圓波導中的模電磁波到矩形波導中模電磁波的轉換。在圓矩過渡波導段中要求引入的不連續性應盡量小，以達到減小饋源的駐波比，改善阻抗匹配的目的。

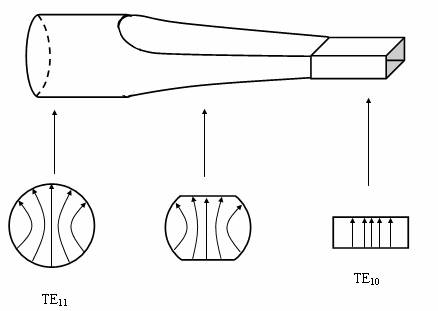

圖 3-22 圓矩漸變過渡波導及其電場模式變換過程示意圖

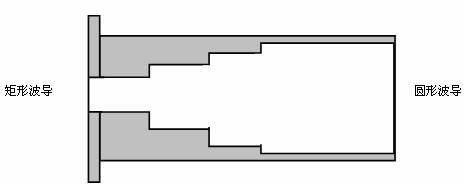

????階梯式矩圓過渡波導如圖3-24所示。采用幾節長度為λg/4 階梯，使圓波導過渡到矩形波導，λg為其節變形波導段的波導波長。一般采用2節λg/4過渡段，每一臺階的高度由λg/4 過渡段的特性阻抗決定。

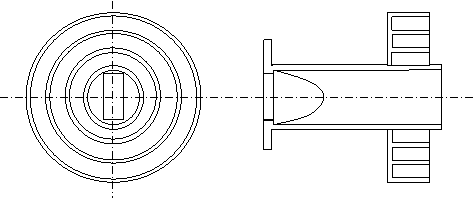

圖 3-23 采用楔形圓矩過渡波道的饋源

圖 3-24 階梯式矩圓過渡波導
