了解交換機的新鮮功能

三層路由

通常，普通的交換機只工作在數據鏈路層上，路由器則工作在網絡層。而功能強大的三層交換機可同時工作在數據鏈路層和網絡層，并根據MAC地址或IP地址轉發數據包。但是要注意到三層交換機并不能完全取代路由器，因?yàn)樗饕菫榱藢?shí)現處于兩個不同子網的Vlan進行通訊，而不是用來作數據傳輸?shù)膹?fù)雜路徑選擇。

網管功能

一臺交換機所支持的管理程度反映了該設備的可管理性與可操作性。帶網管功能的交換機可對每個端口的流量進行監測，設置每個端口的速率，關閉/打開端口連接。通過對交換機端口進行監測，便于對網絡業務流量的區分和迅速進行網絡故障定義，提高了網絡的可管理性。

端口聚合

這是一種封裝技術，它是一條點到點的鏈路，鏈路的兩端可以都是交換機，也可以是交換機和路由器，還可以是主機和交換機或路由器?；诙丝趨R聚（Trunk）功能，允許交換機與交換機、交換機與路由器、主機與交換機或路由器之間通過兩個或多個端口并行連接同時傳輸以提供更高帶寬、更大吞吐量， 大幅度提供整個網絡能力。

認識交換機組網結構

級聯方式

這是最常用的一種組網方式，它通過交換機上的級聯口（UpLink）進行連接。需要注意的是交換機不能無限制級聯，超過一定數量的交換機進行級聯，最終會引起廣播風暴，導致網絡性能嚴重下降。其結構示意圖如下所示。

端口聚合方式

前面我們已接觸到端口聚合的特點，此種方式相當于用多個端口同時進行級聯，它提供了更高的互聯帶寬和線路冗余，使網絡具有一定的可靠性。其結構示意圖如下所示。

堆疊方式

交換機的堆疊是擴展端口最快捷、最便利的方式，同時堆疊后的帶寬是單一交換機端口速率的幾十倍。但是，并不是所有的交換機都支持堆疊的，這取決于交換機的品牌、型號是否支持堆疊；并且還需要使用專門的堆疊電纜和堆疊模塊；最后還要注意同一疊堆中的交換機必須是同一品牌。其結構示意圖如下所示。

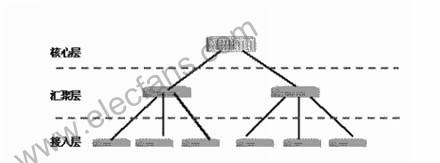

分層方式

這種方式一般應用于比較復雜的網絡結構中，按照功能可劃分為：接入層、匯聚層、核心層。其結構示意圖如下所示。

后記

作為網絡的重要連接設備，交換機在實際使用中相當頻繁。對于一般家庭用戶而言，比較復雜的應用就是交換機的級聯結構了；而三層路由、堆疊等高級應用一般在企業中應用較多。

?
