引言

　　與固定網絡不同，在移動世界中，運營商不能用增加帶寬來解決問題。移動網絡中的傳送容量，特別是無線接入網(RAN)，是一種稀缺的資源。因此，必須采取切實可行的調度和服務質量(QoS)機制(從傳輸設備到各種服務，從核心網到終端)，使它能夠承載真正的多業務流量，并根據業務類型及業務的實際流量特點，在幾秒鐘內分配或釋放定制的網絡資源。只有把高效的分組調度和緩沖策略與端到端的網絡和用戶平面QoS機制結合在一起，才能實現這一目標。因此，網絡優化必須改變整個移動網絡的調控方法，重點應該從控制平面轉移到用戶平面，使之成為網絡指揮控制程序的主要推動因素，這樣一來優化將變得更加動態化(也更加復雜)。

　　在2G網絡中大量使用的傳統優化工具——路測，在這種環境中將失效。因?yàn)槁窚y(cè)只采樣少量的活動呼叫，路測系統模擬采樣呼叫不僅不能復現移動寬帶網絡的業務組合，且這些少量測試呼叫結果也不再能代表小區的運行狀態，特別是在扇區中的傳輸和接收條件持續變化的時候。優化這些網絡唯一有效的方式就是從實時網絡業務中提取必要的優化數據(無線參數、控制平面、用戶平面)。如果數據還能通過地理位置算法獲得定位信息，那么就可以優化基礎網絡設施，最大限度地提高網絡性能。

　　3G網絡優化的強大工具

　　——OptiMon

　　OptiMon是泰克通信最新推出的一套完善的網絡優化軟件工具，能幫助移動網絡運營商明顯降低無線網絡優化和調試的成本。將泰克網絡和業務分析軟件(NSA)與K18數據采集儀表相結合，可捕獲和處理3G的Iub、Iu、Iur和2G的Abis、A、Gb、Gr等網絡接口的數據。Trend Navigate軟件服務器把NSA采集來的數據匯總，然后存儲在專門的數據庫中。通過Trend Navigate圖形界面，客戶端可訪問Trend Navigate數據庫中的數據，為用戶提供了一個互動的操作接口。多個Trend Navigate圖形化客戶端可以并行訪問相同的數據庫，從而在OptiMon中實現多用戶操作。處理流程如圖1所示。

?

　　圖1 UTRAN和GERAN的處理流程圖

　　本文將就OptiMon的一些主要工作特點和所帶來的益處，并結合實際應用案例做一個完整介紹。

　　確定呼叫事件和服務劣化問題

　　的地理位置

　　OptiMon可以在地圖上顯示優化和故障診斷工程師感興趣的呼叫事件，并根據UE報告的測量事件，使用獨特算法來計算其具體的地理位置。由于知道服務問題發生的位置所在是有效解決問題的關鍵，因而有了OptiMon，優化工程師不需要執行路測就能知道問題小區的地理位置，這大大節約了路測成本，同時縮短了解決問題的時間。

　　為無線網絡優化提供自動報告

　　和決策支持工具

　　OptiMon擁有多種自動化工具，無線優化工程師可為不同KPI和主題創建儀表板。在儀表板上顯示幾個小時、幾天或幾周內特定KPI的發展趨勢。與OMC/OSS和網絡監測系統的KPI相比(后者通?；趪L試/成功事件計數器)，OptiMon的KPI基于專門的失敗事件數量，可對問題分類，從而以更快的速度找到故障的根本原因。不僅如此，用戶只需按一個按鈕，就可向下鉆取，進一步分析每個KPI或事件報告，得到包括消息解碼在內的詳細呼叫細節。內容涉及網絡中的最差手機統計、最差小區、故障原因和地域分布、最差漫游用戶等多種類型。

　　這些自動化工具為無線優化工程師提供了至關重要的特定信息。通過這些信息，能更高效地執行日常任務，將精力集中在最重要的問題上，并大大節約故障診斷和網絡優化的時間。

　　自動觸發和告警

　　OptiMon用戶還可自己定義門限值(絕對門限，如掉話率超過2%;相對門限，如與前一個值相比掉話率變化達到0.5%)。在超過門限時，OptiMon會自動生成告警，然后通過電子郵件或短消息提交給最終用戶。這樣用戶就不需要時刻監測網絡，當網絡超過了任何設定的門限值時，將自動收到告警通知，隨時掌握網絡狀況。

　　全方位分析網絡和用戶吞吐量

　　OptiMon提供了全方位用戶平面分析功能，包括不同接口(如Iub、Iu)和不同層次(傳輸層、應用層)的吞吐量、重傳數量和雙向時間。用戶平面分析圖表(粒度為1秒)與無線參數圖表和信令事件相結合，使OptiMon成為優化和改善移動網絡PS域服務的理想解決方案。此外，OptiMon中的NodeB吞吐量分析功能允許網絡工程師評估哪些NodeB需要升級傳輸網絡容量(如E1/T1鏈路)或增加處理電路板。

　　深入小區和呼叫無線分析包括各種HSxPA指標

　　OptiMon中的特定無線圖表工具允許用戶對各個呼叫或小區執行全方位無線分析?？衫L制無線參數隨時間的變化曲線，如Ec/No、RSCP、BLER、BER、RTWP等，并與信令事件(符號)發生數量關聯起來。

　　HSxPA特定指標包括容量分配額度、HSUPA功率控制分析、HS-DSCH提供的信息速率，以及E-DCH HARQ重傳數量等。

　　DT-Synergy

　　——與路測數據相關聯

　　對仍需要進行路測的情況，OptiMon還提供了專門的應用軟件DT-Synergy。它允許用戶把路測日志與泰克的NSA記錄的協議測試數據關聯起來。通過路測數據和協議測試數據的關聯分析，可全面了解Uu、Iub、Iur和Iu接口的情況，并可在地圖上繪制呼叫數據，同時以圖形方式顯示無線測量參數，從而并發分析和比較上行事件、下行事件及指標，尤其適合在其它方法不能奏效的時候分析網絡問題的根本原因。

　　實際案例

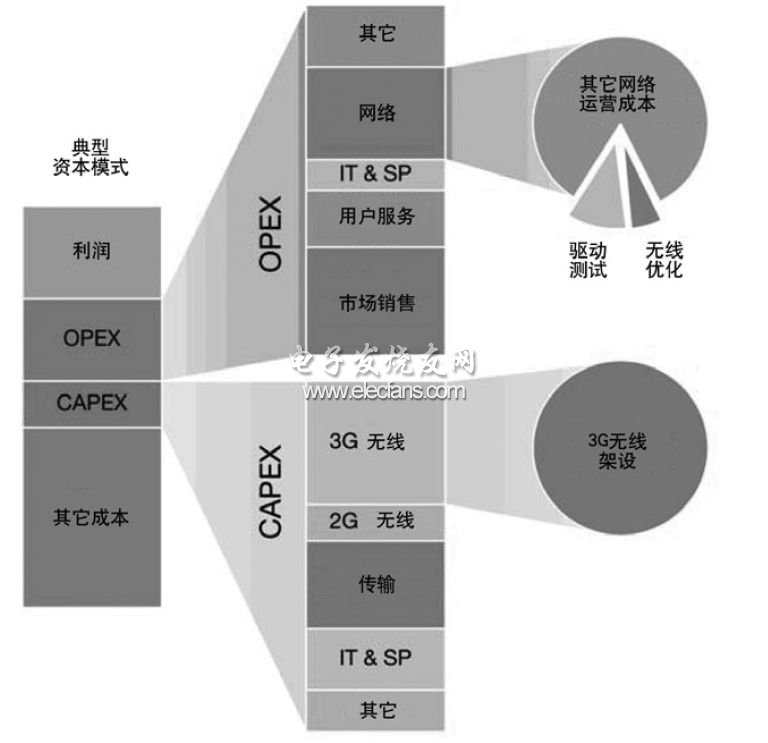

　　現在來看一個實際的現場案例。圖2所示是歐洲一家典型的3G網絡運營商的資本開支和運營費用分布概況，這家運營商擁有500萬~1000萬3G用戶。

?

　　圖2 歐洲一家典型3G網絡運營商的資本開支和運營費用分布概況

　　該運營商最近的一個項目中，通過在每個RNC中部署帶有地理位置功能的OptiMon網絡優化系統，該運營商每年每個RNC節約的成本超過80萬歐元。表1具體給出了其在各種運營費用和資本開支相關費用方面節約的成本分布情況。

　　表1的數據分布顯示，OptiMon降低成本的一個主要原因是它能節約對路測的投入。

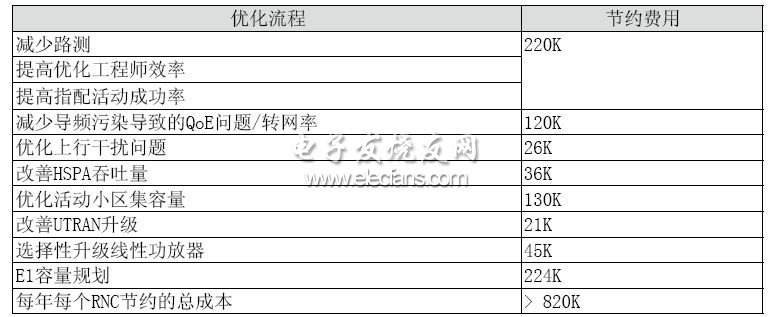

　　表1 在各種運營費用和資本開支相關費用中節約的成本分布情況(單位：歐元)

?

　　實踐證明，路測在3G網絡中的效率特別低，成本非常高。由于OptiMon以上所述的獨特功能，它可把路測總量降低60%~80%，允許工程師在更短的時間內實現更好的優化效果。

　　成本明顯下降的另一個原因是在用OptiMon代替其它工具時，網絡工程師可提高工作效率。OptiMon高級網絡優化工具和獨特的分析特性能大幅縮短解決問題的平均時間。尤其是OptiMon能在地圖上提供流量和質量分析功能，允許網絡規劃工程師更精確地確定需要在哪里執行額外的站點或設備升級。OptiMon提供的這種網絡規劃方式可顯著節約資本開支，同時改善網絡質量。

　　結語

　　OptiMon這套完善的解決方案支持多種網絡結構和應用，如LTE、固定和移動網融合、IMS、寬帶無線接入、WiMAX、VoIP和三網合一，包括IPTV。它能以特有的優化方式為移動運營商降低路測成本，縮短解決問題的平均時間，提高網絡工程師的工作效率，幫助運營商明顯節約資本開支，同時改善網絡質量。
