設計低功率電路同時實現可接受的性能是一個困難的任務。在 RF 頻段這么做更是迅猛地提高了挑戰性。今天，幾乎每一樣?xùn)|西都有無線連接能力，因此 RF 功率測量正在迅速變成必要功能。這篇文章著重介紹多種準確測量 RF 信號電平的有用方法，以優化這些無線系統的性能。本文討論滿足各種不同應用需求的優化方法。

從單載波連續波 (CW)、多載波連續波到含有高波峰因數波型的 QAM (正交調幅)，RF 信號可以采取多種形式。測量這些參差不齊的信號功率需要了解它們的特性以及所需的測量準確度。如果信號是突發性的，諸如 TDD (時分雙工) 系統中的信號，測量就變得更加復雜，因?yàn)榇嬖跁r(shí)域測量考慮因素。無論如何，選擇合適的檢波器類型能有助于簡化設計任務。

用峰值檢測測量 RF 功率

以最簡單的 CW 波型測量情況為例。即使幅度可能變化，只要信號在幅度相對固定的規定時間間隔之內，那么就所有實際目的而言，都可以用一個諸如凌力爾特公司 LTC5532 那樣的峰值檢波器進行準確測量。這個器件用非?？斓?a target="_blank">肖特基檢波器制造，具有片上溫度補償和 2MHz 帶寬輸出緩沖器。內部肖特基電路以峰值檢波方式檢測輸入 RF 信號，并執行峰值保持濾波，從而產生一個與 RF 輸入峰值成正比的 DC 輸出電壓。

LTC5532 是一個功率非常低的器件，在工作模式以 500uA 電源電流運行。但是其內部肖特基電路能檢測 7GHz RF 信號。該器件的版本之一 LTC5532EDC 采用 6 引線、2mm x 2mm 塑料 DFN 封裝，具有低寄生性，并能支持直到 12GHz 和更高頻率的工作。

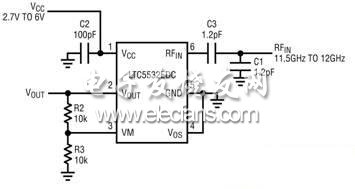

圖 1 顯示這個 12GHz 檢波器的 RF 輸入，該輸入匹配到 11.5GHz 至 12GHz。因此它的輸入電路可以連接到一個定向耦合器的耦合輸出或一個 RF 源。利用電阻器R2和R3 (阻值各為 10k) 在外部設定檢波器輸出放大器增益，從而對內部放大器 (具有一個數值為2的同相增益) 周?chē)沫h(huán)路進行補償。在 12GHz 頻率時，電路板材料可能引入可影響輸入阻抗匹配的電路寄生性。不過，可以用標準 FR-4 PC 電路板材料實現可接受的性能。RF 輸入匹配由兩個 1.2pF 電容器、C1 和 C3 組成。C3 電容器還起 DC 隔離作用，因?yàn)樵撈骷?RF 輸入是內部 DC 偏置的。RF 輸入匹配也許需要為每一個具體的應用布局或其它工作頻率而重新優化。在12GHz頻率下，測得的RF輸入回程損耗為10dB。圖2中的曲線圖描繪的是：當一個12GHz RF輸入信號掠過-24dBm至8dBm (有效檢波范圍) 時檢波器的傳輸特性。
?

????????????????????????????????????????????????????????????????????????????????????????????? 圖1：一個 12GHz RF 峰值檢波器電路。

??????????????????????????????????????????????????????????????????????????????????????????圖2：12GHz 檢波器特性。

?

用一個大動態范圍檢波器測量低電平 RF 信號

就需要測量電平非常低的 RF 信號的應用而言，一個具有更高靈敏度的大動態范圍檢波器是必要的。這類功能常常用于為提供 AGC (自動增益控制) 反饋控制而測量 RSSI 的接收器中。其它應用包括場強計儀表。就這類信號測量而言，對數檢波器非常適合，因?yàn)樗鼫y(cè)量信號的平均功率。除了有大動態范圍和極高的靈敏度，對數檢波器還有擴展到低頻的卓越帶寬特性。它們的輸出以 mV/dB 對數線性比例提供固定輸出斜率，從而方便了使用。

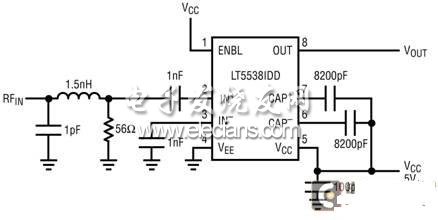

大動態范圍對數檢波器電路的一個例子 (如圖 3 所示)。LT5538 是一個凌力爾特公司制造的對數檢波器，具有超過 60dB 的動態范圍。盡管這個 IC 能夠在 40MHz 至 38GHz 的頻率范圍內工作，但是圖示電路的設計和恰當匹配是從 40MHz 至 2.2GHz，從而覆蓋了包括所有蜂窩頻帶的寬頻率范圍。這個檢波器可以分辨出一個小至 -68dBm 的信號。其動態范圍涵蓋近 70dB，具 ±1dB 的準確度。在更低頻率時 (例如在 880MHz)，其動態范圍改善到 74dB。
?

??????????????????????????????????????????????????????????????????????? 圖3：一個大動態范圍對數檢波器電路。

溫度漂移對高準確度儀表以及諸如蜂窩基站等很多高性能無線系統而言是個難題。所希望的典型準確度是 1/2dB 或更高的精度，而且在額定溫度極限范圍內保持這一容限。LT5538 在寬動態范圍內實現了這一希望的準確度，因此最大限度地減少了對隨溫度變化進行單調乏味的校準操作需求。

LT5538 吸取 29mA 電源電流，這是實現 4GHz 最高工作頻率所必需的。該器件具有停機功能。在休眠模式，該器件消耗的靜態電流低于 100uA。該器件可以在 300ns 內接通和啟動測量。因此這個檢波器方便了突發模式測量，從而節省了便攜式應用的功率。
