2.3 高頻諧振功率放大器電路

　　高頻諧振功率放大器電路可以工作在 A 類、B 類或C 類狀態，考慮到C 類諧振功放適用于輸入信號比較大、輸出功率大、效率高，因此，在大功率射頻功放電路中采用。功率放大器電路如圖5 所示。

?

　　2.4 反沖突處理

　　在RFID系統中，閱讀器與應答器之間的通信，不能排除可能會有一個以上的應答器同時處于閱讀器的作用范圍內，當在閱讀器的天線區域中有多個應答器同時到達時，它們將幾乎同時響應閱讀器的指令而發送信號，這樣就會產生信道爭用的問題，信號互相干擾，閱讀器不能正確接收數據，即發生了碰撞(Collision)。

　　為了提高系統的抗“碰撞能力”，就需要采用信道編碼技術，對可能或已經出現的差錯進行控制，信道編碼是使不帶規律或規律性不強的原始數字信號變換為帶上規律性或加強了規律性的數字信號，信道譯碼器則利用這些規律性來鑒別是否發生錯誤，或進而糾正錯誤。

　　3 系統軟件設計

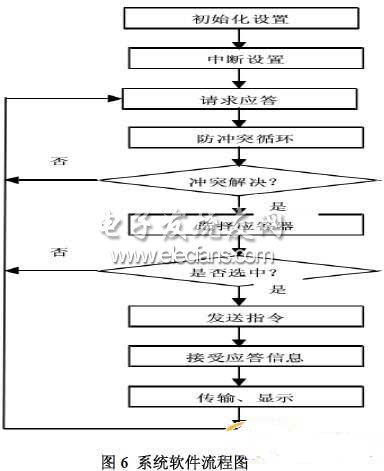

　　系統如圖 6 所示，初始化設置包括GPIO 設置，串口通信模塊設置，中斷設置包括外部中斷和定時器中斷設置。

?

?

　　當應答器進入閱讀器的天線感應范圍,經過一段時間的延遲，應答器上電復位，進入停頓狀態，在此狀態下可接收閱讀器發送的請求應答指令，當應答器接到閱讀器的請求應答指令后，返回卡的類型號，隨即閱讀器發送防沖突指令，系統進入防沖突循環中，防沖突循環結束后，閱讀器發出選卡指令，選中其中一張卡，在此階段，應答器處于準備就緒狀態，被選中的卡隨即進入激活狀態。此后，閱讀器可以發送多種不同的指令，發送完成后等待接受應答信息。

　　上述操作完成后，閱讀器發送停止指令，應答器從激活狀態返回到停頓狀態，一次交易結束，單片機可以把關鍵信息作傳輸或顯示。

　　4 結束語

　　經過大量的實驗，基于S6700 的RFID 系統在讀卡的實驗中，多張卡同時到達讀卡器工作范圍時都可以準確的讀出；在加上率放大模塊并采用配套大功率天線時,可以有效增加讀寫距離，增加了讀卡器在遠距離讀卡時的準確性。

　　本文的創新點：設計基于 S6700 閱讀器芯片的新型閱讀器，通過使用對中高頻閱讀器外加功率放大模塊的方法，實現較遠距離通信；在RFID 系統中集成設計了RS232/RS485通訊模塊等，著重說明了其軟硬件實現方法；討論了RFID 系統的通信安全及突發的偶然因素，包括校驗和防沖突設計，說明了循環冗余校驗和防沖突算法的原理及實現方法。

?
