交流220V供電，每路繼電器均有一組開關接口輸出，用在大電流開關場合，繼電器額定電流30A，實際使用中負載功率不小于2千瓦。可驅動電動機負載，這是一般遙控組接所不能達到的。

?

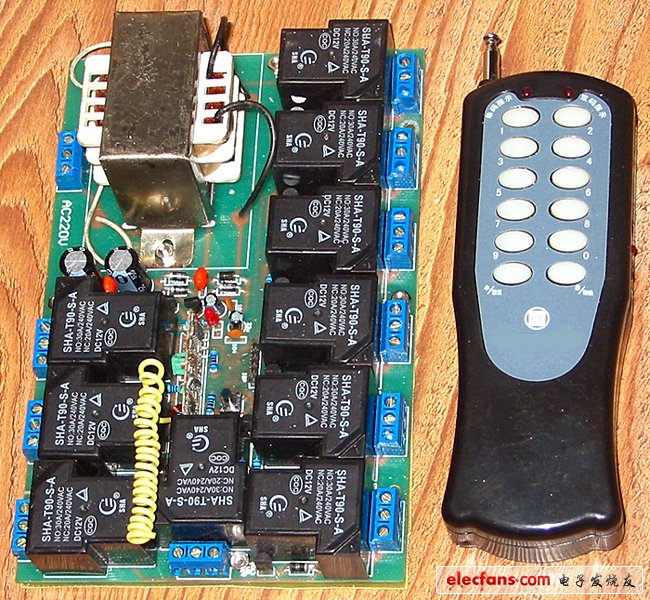

　　遙控系統使用前需要有一個學習對碼的過程，方法如下：按住接收板上的學習按鈕，如上圖箭頭所指的位置，然后接通220V交流電源(交流電源接入變壓器旁邊的藍色接線柱)然后按下遙控器的任意一個按鍵保持3秒，松開學習按鈕，接收板上的指示燈閃動4下，即表示學習成功可以使用了。

　　遙控器的1、2、3～8、9、0共10個按鍵，對應接收板上10個大電流繼電器，工作模式為“觸發翻轉模式”也就是按一下1號按鍵，第一路繼電器吸合并保持，然后再按一下1號按鍵，第一路繼電器釋放。遙控器最下面的*號按鍵和#號按鍵在本系統中不用。

?

　　產品特點：

　　1、遙控器的按鍵比較大，所以操作很方便，遙控器體積比較大，因此不容易丟失。

　　2、本遙控器使用6F22型9V層疊電池供電，相對于遙控器一般使用的A23電池來說，電池的容量增加數倍。不但使用成本降低，也為大功率發射打下基礎。遙控器上具有充電輸入插座，可為6F22型充電型電池充電，這對環保，對長期使用都有好處。

　　3、本遙控器采用大功率發射設計，同時具有較長的發射天線，遙控距離設計為200～1000米(開闊地)。

　　4、遙控器靜態完全斷電：按鍵操作時電池供電，操作結束電池完全停止供電。節省電能延長電池使用壽命。

　　5、接收板直接由220V交流供電，使用方便。

　　6、接收板的驅動輸出均采用30A大電流繼電器充分考慮實際情況，可以省略交流接觸器的費用。

　　7、接收線路板的PCB面專門增加絕緣襯板，可以防止意外短路。

　　8、充分考慮驅動電動機、日光燈、節能燈等負載工作時會產生強烈電磁干擾，單片機程序經過特殊處理，均可正常工作。
