3 軟件平臺設計

　　軟件平臺采用一種開放源碼的Linux 操作系統，便于在其基礎上完成各項相關應用程序的開發。軟件主要涉及到操作系統的裁剪與編譯、驅動程序編寫和系統主程序編寫。

　　3. 1 家庭網關軟件體系結構

　　家庭網關采用模塊化設計方案，如圖4 所示由硬件驅動層、操作系統層、網絡協議層和應用程序?qū)咏M成。硬件驅動層描述網關節點中Zigbee 模塊和Wi-Fi 模塊的驅動； 操作系統層移植了ARM Linux 實時操作系統內核； 網絡協議層移植了Zigbee 和Wi-Fi 協議棧，實現Zigbee 和Wi-Fi 協議雙向轉換；應用程序?qū)釉贚inux 內核上移植嵌入式Web 服務器軟件Boa.

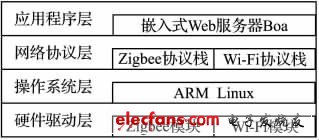

　　圖4 家庭網關結構。

　　網關中的網絡協議層主要完成從Wi-Fi 和Zigbee 協議的相互轉換工作。對于從Zigbee 設備發送到Wi-Fi 的數據，在網關需要經過以下處理步驟： Zigbee 設備接收到數據→去掉物理層Zigbee 分組→去掉MAC 層Zigbee 分組→添加MAC頭的Wi-Fi 分組→添加物理層頭的Wi-Fi 分組→Wi-Fi 處理或發送。Wi-Fi 接收數據到發送給Zigbee 設備的過程如下：

　　Wi-Fi 接收到數據→去掉物理層Wi-Fi 分組→去掉MAC 層Wi-Fi 分組→添加MAC 頭的Zigbee 分組→添加物理層頭的Zigbee 分組→Zigbee 處理或發送。Wi-Fi-Zigbee 通信協議模型如圖5 所示。

　　圖5 Zigbee /Wi-Fi 網關的通信協議模型。

　　3. 2 Zigbee 組網軟件設計

　　家庭網關集成了Zigbee 網絡協調器和嵌入式Web 服務器，有兩個主要功能。1 ） 實現無線傳感器網絡的建立，傳感器節點管理和數據傳輸。將收集到的數據存儲在數據庫中，使用戶可以隨時查詢監控Zigbee 終端設備的狀態。2） 用戶可以通過Web 瀏覽器直接訪問網關，可以進行實時監測和遠程管理。

　　為了實現家庭網關的功能，在硬件平臺上移植了Linux2. 6 實時操作系統、Zigbee 協議棧和VT6656 的驅動程序，并使用基于HTTP 協議的Boa 服務器作為Web 服務器，其中ZigBee 網絡協調器的軟件實現包括ZigBee 協議和監控管理程序的移植。該軟件流程如圖6 所示。

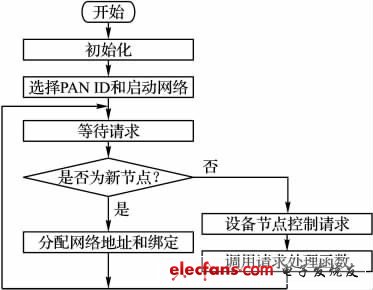

　　圖6 Zigbee 軟件流程。

　　在智能家居內部ZigBee 無線網絡中，首先協調器進行初始化，然后協調器選擇一個稱為PAN ID 的標識號碼，接著啟動網絡，所有的設備接入CSMA-CA 機制的協調器。當協調器收到數據時，首先判斷是新節點加入網絡的請求還是設備節點的控制請求： 如果是新節點加入網絡的請求則分配網絡地址并綁定節點； 如果是控制請求，則調用控制請求處理函數處理數據。數據處理完畢，協調器返回等待請求監聽狀態。

　　3. 3 家庭網關主程序設計

　　家庭網關是建立在傳輸層以上的協議轉換器，通常它連接兩個或多個相互獨立的網絡，每接收一種協議的數據包后，在轉發之前將它轉換為另一種協議的格式，Zigbee 協議棧由一系列分層結構組成，包括物理層、數據鏈路層、網絡層、應用支持層和應用層，每一層為上一層提供服務。采集節點將要傳輸?shù)墓?jié)點地址信息和監測數據以Zigbee 幀的形式打包發送給網關節點。傳送數據在通過物理介質進入網關后，先用Zigbee 協議棧解封裝得到原始數據，網關可以用操作系統上的應用軟件根據需要對原始數據處理。然后再以TCP / IP 協議打包后通過USB 口與Wi-Fi 通信模塊VT6656 相連，Wi-FiVT6656 網卡通過AP 路由器，將數據傳送到Wi-Fi 網絡中，AP路由器接入Internet，從而實現網關與Internet 相連。為實現系統的監測和控制兩大功能，數據幀結構的設計由前導碼、數據模式、目標地址、數據長度、數據信息與校驗和等部分構成［3］，其中數據信息字段又劃分為方向位、功能類型和數據。

　　方向位分為上行和下行兩種： 上行傳輸?shù)氖潜O(jiān)測數據，下行傳輸?shù)氖强刂泼睢?/p>

　　家庭網關主程序處理流程如圖7 所示。硬件上電系統啟動以后，應用程序初始化，網關開始監聽網絡，有數據到來網關進入中斷狀態。首先判斷是否Zigbee 數據，如果是Zigbee數據，按照WSN 協議處理數據然后打包轉發給Wi-Fi 模塊，網關返回監聽狀態； 如果不是Zigbee 數據，網關判斷是否Wi-Fi 數據，如果是則以Wi-Fi 協議處理數據然后打包轉發給Zigbee 模塊，并返回監聽狀態； 若是未知數據，網關進行丟棄處理直接返回監聽網絡狀態。
