3 系統軟件設計

　　3.1 無線傳輸模塊軟件設計

　　無線ZIGBEE 支持星型，格型，簇型三種拓撲結構?？紤]到本模塊要應用到教學樓節能中，此處選擇星型結構。典型的星形網絡由一個網絡協調器和若干網絡終端組成。其中，網絡協調器控制整個網絡的通信，負責建立和維護網絡通信。每個網絡終端提供240個節點供終端設備使用，終端設備之間不能直接通信，只能通過網絡協調器配合完成設備之間的通信。

　　無線ZIGBEE 模塊的主要功能是實現串口和ZIGBEE 網絡協議的雙向數據轉換，一方面將串口發來的數據，經過ZIGBEE 協議轉換成能發送到網絡中的數據。另一方面，將ZIGBEE 網絡中傳輸來的數據，經過ZIGBEE 協轉換成能用串口傳輸的數據，以便控制器查詢。

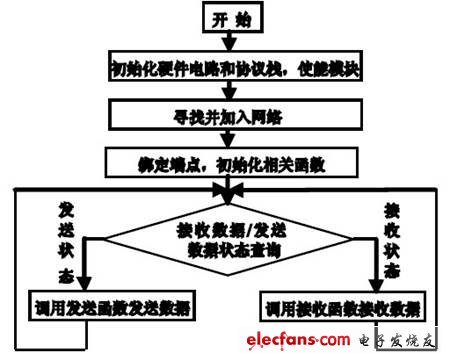

　　無線傳輸ZIGBEE 模塊程序流程圖如圖4 所示。

　　圖4 無線傳輸ZIGBEE 模塊程序流程圖。

　　3.2 ARM 控制器軟件設計

　　ARM 控制器通過分析自身內部儲存的學校作息時間和無線傳輸模塊串口送來的教室亮度信息，通過串口下達相應指令給無線傳輸ZIGBEE 模塊，后者通過無線方式傳輸指令給亮度監控儀，最終有亮度監控儀實現教師相應燈具的開光。ARM 控制器實現上述功能要編寫串口應用程序。

　　其中串口應用程序主要包括四部分：初始化函數、發送函數、接收函數、主函數。

　　① 初始化函數。

　　初始化主要實現引腳功能的選擇、串口數據的格式設置、時鐘源選擇及查詢方式等功能。串口主要寄存器（S3C2440 有三個UART，此處選擇串口0）設置如下：

　　GPHCON =0Xa0;//GPH2，GPH3 為 TXD0，RXD0功能

　　ULCON0 =0X03;//數據格式為8 位，一停止位，無校驗位

　　UCON0 =0X05; //時鐘源為pclk ，查詢方式

　　UBRDIV0 =（PCLK /（57600 ×16）-1）;//設置波特率57600

　?、?發送函數和接收函數。

　　兩函數通過對UTRSTAT0 寄存器相應位判斷來實現發送或接受的功能。

　　發送判斷指令：

　　while （?。║TRSTAT0 & 0X04））//判斷當UTRSTAT0寄存器［2］位為1 時，執行發送指令

　　接受判斷指令：

　　while （?。║TRSTAT0 & 0X01）） //判斷當UTRSTAT0寄存器［0］位為1 時，執行讀取指令

　?、?主函數

　　主函數主要實現UART0 的初始化，信息判斷和相應功能函數調用等功能。

　　3.3 亮度監控儀軟件設計

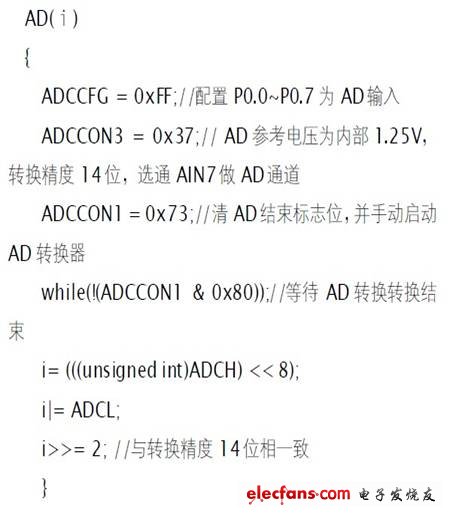

　　亮度監控儀主要的功能是對可見光照度傳感器on9658 采集的亮度信號進行相應轉換，并實現無線發送，AD 轉換程序如下：

　　4 系統實際應用

　　該自動節能系統在我校實驗室已成功應用。其中，在10m×12m 的實驗室內只需放3 個亮度監控儀，分別用于檢測控制實驗室離窗子較近的一排燈，實驗室中間一排燈，實驗室離過道近的一排燈。三個亮度監控儀的選擇和運行由一個zigbee 協調器統一控制。

　　經教學樓里的實際測試，亮度監控儀和zigbee 協調器的傳輸距離要小于30 米，因此在同一樓層要根據樓宇的實際設計來確定zigbee 協調器的多少和位置，不可以按照理論的數值來確定傳輸模塊的距離。在功耗方面由于是定時檢測教室的亮度，為了降低功耗，zigbee 協調器和亮度監控儀在大部分時間是控制在休眠模式以等待外來中斷的喚醒，這樣就大大增強了電池的使用壽命。本系統中的zigbee 協調器和亮度監控儀均采用兩節1.5 伏干電池供電。經實際檢測，無線模塊在實驗室運行八個月來，模塊電源電壓均在2.7 伏以上，由此可見，基于CC2430 的無線模塊功耗極低。以此為據，理論上兩節1.5 伏干電池，可供單個無線模塊工作2 到3 年。因此這種價格低、功耗小、功能大的節能系統值得推廣。

　　5 結語

　　本文設計的基于S3C2440 芯片、CC2430 無線通信芯片和傳感器技術的教學樓智能節能控制系統，性能優越，結構清晰具有良好的擴展性。學校教學樓中，可以在原來的設備布局基礎上少做作處理，便可利用該設備達到學校節能的效果。將嵌入式技術和ZigBee無線收發技術應用到教學樓的節能中，成本低，便于推廣。學校教學樓及與節能相關的樓棟都可以利用此技術進行節能。
