低能耗藍牙被業界廣泛認為是實現物聯網（IoT）應用愿景的關鍵技術。事實上，極低的功耗使其成為電池供電的物聯網產品最理想的無線通信解決方案，盡管目前低能耗藍牙技術規范還是局限于幾種特定應用，但是，創新的解決方案可促使這項技術拓展到不同的應用領域，例如，多媒體流。按照這個發展方向，本文介紹一個叫做 BlueVoice的低能耗藍牙設備語音流應用。

　　本文從支持語音流服務所需的擴展服務集開始介紹BlueVoice應用，然后在實際硬件設備上評估BlueVoice的性能。在所選的硬件平臺上，BlueVoice應用完全支持語音流服務，同時避免能源浪費。

　　I. 前言

　　經歷過去幾十年的快速增長，互聯網幾乎滲透到人類社會日常生活的方方面面。未來互聯網將擴展到萬物互聯，數十億甚至數百億個有唯一身份的“物品”通過無線通信與人類和周圍環境交互，執行高級任務。在這一構想中，“物品”可能是傳感器、致動器、家電、玩具，總之，可以是任何能夠被識別的虛擬或?qū)嶓w物品，這種互聯網演進構想被稱為物聯網（IoT）。

　　物聯網概念是通過標準協議解決方案（即互聯網協議）和無線通信接口，把所有產品設備連接在一起，組成一個全球網絡。實現萬物互聯，雖然可以使用現有的大量的射頻通信技術，但是當物聯網產品是部署在現場的自主型電池供電裝置時，低功耗無線通信技術才會是最適合的通信解決方案。在這個方面，低能耗藍牙 （Bluetooth LE） ［1］技術被視為最有效的物聯網通信解決方案，同時正在融入互聯網世界［2］。

　　在今天的物聯網應用中，低能耗藍牙解決方案主要用于生命參數監視用途。除傳統的監視服務外，近幾年業界開始探索基于其它技術的先進應用。例如，參考文獻［3］提出并分析了基于IEEE802.15.4的網絡［4］語音通信。在這個方面，通過低能耗藍牙傳輸多媒體數據還是處于起步階段，缺少可用的解決方案主要是因為最初設想時未考慮到這些應用（例如，最初主要考慮的是醫療、健身等應用）。本文以在低能耗藍牙設備上支持語音流服務的BlueVoice應用為例，探討如何解決這些技術限制問題。我們先了解一下低能耗藍牙技術，然后詳細介紹支持該新應用概念所需的擴展服務集，再介紹應用設計，最后在STM32 Nucleo L476板上測試實際性能。

　　本文的有要內容安排如下：第二章介紹低能耗藍牙工作原理，先描述整個工作棧;然后介紹配置文件（Profiles）概念。第三章介紹應用方案設計，描述其低能耗藍牙配置文件，然后介紹其設計原則、設計實現及實際性能。第四章是結論。

　　M. Gentili and R. Sannino are with AST Audio/Sensors Platforms R&D and Audio SW Ecosystem， STMicroelectronics， Agrate Brianza， Italy （e-mail： ［maurizio.gentilijroberto.sannino］@st.com）。

　　M. Petracca is with Scuola Superiore Sant’Anna di Pisa and National Inter-University Consortium for Telecommunications， Pisa， Italy （e-mail:matteo.petracca@sssup.it） 。

　　II. 低能耗藍牙技術概述

　　BLE低能耗藍牙規范于2010年寫入藍牙4.0核心規范，盡管與基本藍牙相似，但是低能耗藍牙規范主要是為超低功耗應用設計開發。通過低能耗藍牙技術連接電池供電設備的潛在應用非常少，醫療、健身和智慧家居是其中僅有的幾例。

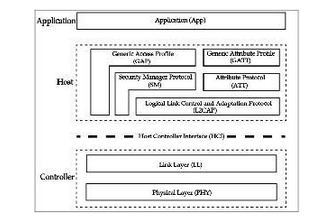

　　圖1. 低能耗藍牙協議棧

　　如圖1所示，低能耗藍牙協議棧總體結構主要由兩個部分組成：控制器和主機。應用軟件使用協議棧主機層的協議提供的服務。主機層分為五層：邏輯鏈路控制和適配協議（L2CAP）、屬性協議（ATT）、通用屬性配置文件（GATT）、安全管理協議（SM）、通用訪問配置文件（GAP）。控制器部分只有兩層：物理層（PHY）和鏈路層（LL）。如圖1所示，主機-控制器（HCI）接口是控制器與主機的通信通道。

　　物理層負責比特調制，通過無線通道收發數據。最高數據速率是1 Mb/s，典型通信距離是幾十米。

　　鏈路層規定兩個設備之間雙向通信的功能。低能耗藍牙節點有兩個角色：主設備和從設備。通常是主設備（例如，筆記本電腦、智能手機）搜索從設備（例如，體感設備）;必要時，從設備向主設備發送數據。從設備通常處于睡眠狀態，并在固定間隔內喚醒，以便被主設備搜到。

　　在鏈路層之上，邏輯鏈路控制和適配協議（L2CAP）有兩個主要功能。該協議的主要作用是提供多路傳輸功能，按照標準低能耗藍牙分組數據格式，封裝轉換頂層多協議數據。安全管理協議（SM）和通用訪問配置文件（GAP）分別提供數據安全和服務管理功能。詳細的說，安全管理協議定義密鑰的生成方式，以及如何在兩個設備（主從設備）之間交換密鑰，建立安全加密通信通道，而通用訪問配置文件則規定兩個設備如何在底層交互操作

　　屬性協議（ATT）和通用屬性配置文件是開發新應用時需要重點考慮的兩個協議組件。屬性協議是一個無狀態的客戶機/服務器協議：不考慮設備的底層角色是主設備還是從設備，每個設備都可以設為服務器、客戶機或是客戶機兼服務器。客戶機請求服務器數據發送數據，服務器向客戶機發送數據，數據以屬性的形式保存在服務器內，每個屬性都含有GATT管理的數據，而且該數據被分配一個通用唯一標識符（UUID）。通過一個L2CAP專用通道，屬性協議在服務器屬性與客戶機之間建立一條通信通道。通用屬性配置文件（GATT）在屬性協議層添加一個數據抽象模型，負責搜索屬性協議保存的數據，在兩個設備之間交換特征。每個低能耗藍牙設備都有一套可能屬性（存儲服務）和特征（與存儲服務相關的屬性）。如果在低能耗藍牙棧上建立一個新應用，則必須定義屬性和特征。某一特定應用的特征、屬性和底層規范合稱配置文件，標準配置文件可保證不同品牌的產品能夠互聯互通。
