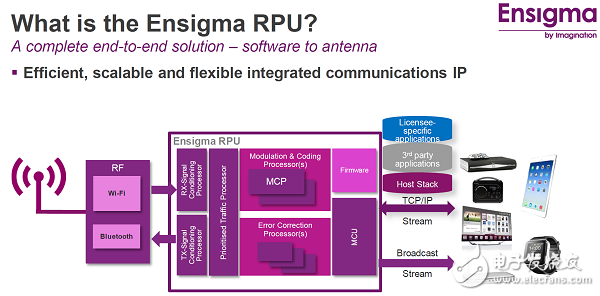

此系列推出之前，Imagination公司的Ensigma Series 4系列無線電處理器（RPU）一直是高性能連接應用標準的主導，例如802.11ac 2x2，802.11n 4x4，以及很多TV和無線廣播等標準。多家客戶已經取得此系列RPU授權，集成更多（或者全部）高性能連接于單芯片中，這些客戶有S2-Tek，Toshiba，Elvees，Rockchip等。

　　然而更高數據速率的需求不斷快速增長，一些高帶寬應用例如：視頻流采用更高的標準和配置（如802.11ac 4x4，8x8以及802.11ax ），這就要求無線電處理器具有更高的可擴展性，可編程能力和調試功能。

　　為了能夠滿足這些要求，在這里我們介紹Imagination公司新一代多標準無線電處理器—Ensigma Series 5系列RPU。

　　此系列RPU支持上面提到各種無線應用所需的高性能要求，同時也向后兼容Ensigma 4系列，并且為客戶提供快速升級更新方法。下圖是Series5 RPU所有特性的模塊框圖：

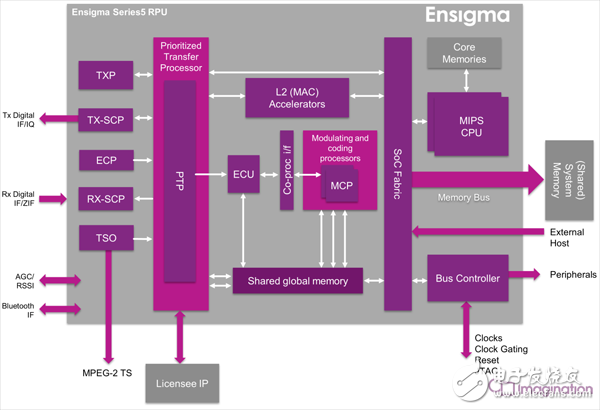

　　Ensigma Series5 RPU內部架構

　　除了在硬件模塊上幾處更新和提升，Ensigma Series5 RPU的優勢主要體現在其他幾方面。例如Series5采用基于MIPS的嵌入式控制單元（ECU），與調制編碼處理器（MCP）配合使用。

　　下面是對硬件各模塊和功能更詳細的介紹。

　　? 嵌入式控制單元

　　Series5 架構允許多片ECU和CPU同時工作，對于更高的帶寬和數據速率具有更靈活的可擴展性。ECU和CPU都非常適合執行控制和標量的處理任務。因此可以將MCP分離出來，讓它集中負責內核矢量和基于DSP的運算操作。除此之外，在一些典型的Wi-Fi應用中，CPU可用來執行MAC層操作。

　　MIPS內置的一些特性包括多寄存器集，協同處理器接口，更快的中斷響應等。因此可以和ECU協同作為MCP 的Layer 1控制器。

　　我們可以使用工業標準和高級語言（例如C）很容的實現對ECU和CPU的編程操作，這樣Series5 RPU架構就具有了更好的靈活性，支持并且適應任何下一代連接標準。

　　? 調制編碼處理器

　　就像上面我們提到的，Series5 RPU的核心的MCP，集中負責DSP相關任務。MCP是一個4，8，16或者32位的SIMD引擎，負責處理多有的矢量運算。根據吞吐量和性能要求MCP片的數量可以增加。Series5 RPU為MCP集成了很多內置的庫函數，這樣就會明顯減少所需的匯編代碼。除此之外MCP工具包可以生成stub函數，可以被ECU調用，因此增加了此RPU的可編程性能。

　　上面提到的所有特性都與底層硬件加速器的精心設置息息相關，硬件加速器將一些標準化任務從MCP那里分離出來，例如低密度奇偶編碼（LDPC）和維特比（Viterbi）解碼。使用固定功能的硬件混合出一個可編程引擎的能力能夠為即將到開的連接標準提供驗證測試，同時又能偶平衡功耗和面積的要求。

　　與上一代PRU相似的是Series5系列提供標準的后端接口，完美兼容系統存儲器和主機總線。這樣客戶可以輕松的升級到這個新架構的RPU上來。在前端Series5 RPU同樣兼容標準的數字I/Q接口。

　　最后Series5 RPU提供完美的日志功能和工具。對于調試復雜的實時場景，日志功能是非常有用的，并且能夠在RPU內建立邏輯分析儀，跟蹤所有事件。同時還有很多其他可用的工具，如RPU模擬器，仿真器，工具包和SDK等，這些大大方便了我們客戶和合作伙伴的開發工作。

　　? 結論

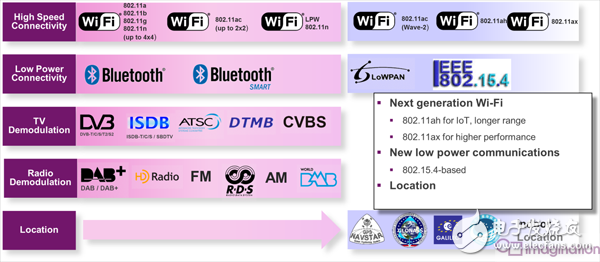

　　新一代Ensigma Series5 RPU是全系列產品線中的一部分，致力于滿足高速連接，TV解調和無線解調標準（802.11ac， 802.11ah， 802.11ax等）的要求。于此同時Ensigma Whisper系列RPU繼續致力于滿足低功耗連接標準（智能藍牙，6LoWPAN等）的要求。
