大家是否注意到人們對移動設備，尤其是對智能手機的著迷程度到了何種地步？人們?cè)谟弥悄苁謾C(jī)進行網絡沖浪、查收和編寫電子郵件、玩網絡游戲或者更新社交網絡等活動。所有這些活動，外加撥打語音電話，都要消耗電池的能量，從功率放大器（PA）到顯示器和內核芯片組，它們要消耗大量的能量。最終，鋰離子電池的體積也只能適當增加，以保證智能手機不至于過于笨重。

但是卻有幾種方式可以讓用戶感到滿意，避免經常為智能手機充電，或者在不適當時間電池電能耗盡的現象出現。智能手機中功率放大器消耗的功率大約占總體30%，在網絡覆蓋情況較差的區域，這個比率會高達70%。一般要求智能手機和手機具有兼容前幾代蜂窩網絡協議的能力，現今大多數手機均具有所謂的HEDGE-enabled功能，這意味著它們能夠支持HSUPA、HSDPA、WCDMA、EDGE、GPRS和GSM。換言之，3.5G（HSUPA和HSDPA）手機支持3G（WCDMA）和2G（EDGE、GPRS和GSM）技術。目前市場上還有支持CDMA2000 1x EV-DO和TD-SCDMA等3G蜂窩技術的其它手機，它們也消耗大量功率。

不論是3G還是2G，功率放大器都會消耗大量功率，所以需要一種有效的方法來獲得更長的通話/工作時間。不論是在進行語音通話，還是將數據從手機發送到基站，功率放大器均要消耗功率。在接收效果較差的區域，則需要更高的輸出功率水平，這就意味著更高的功率消耗。對于3G功率放大器和GSM/EDGE功率放大器模塊（PAM）的EDGE部分而言，不僅需要特定水平的輸出功率，還要求具有足夠的線性度，以確保向基站發送信號的保真度。

對于功率放大器外圍的技術，已經開發出兩種有效方法：DC-DC轉換器和包絡跟蹤。第一種方式是更為流行的解決方案，飛兆半導體公司用于2G/3G功率放大器的6W、3MHz/6MHz降壓轉換器FAN5904就針對這種應用。該產品是為了支持GSM/EDGE PAM和3G/3.5G PA而專門設計，因?yàn)樵谑謾C(jī)中線路板空間十分珍貴，設計人員無需再使用兩個獨立的降壓轉換器。FAN5904支持從WCDMA到HSUPA+，以及世界流行的CDMA200 1x EV-DO等3G無線標準。此外，該器件還支持中國的3G標準TD-SCDMA，以及用于更高數據傳輸率的TD-SCDMA信號調制下的HSUPA。隨著兼容GSM/EDGE、支持TD-SCDMA的“TEDGE”手機的出現，F(xiàn)AN5904將是一種理想的解決方案。

FAN5904與基帶處理器和功率放大器配合工作，以達到降低功耗的目的?；鶐酒M將會根據從基站接收到的信息來設定輸出功率水平，然后將其轉換成電源電壓，以便FAN5904可以為功率放大器供電。圖1的系統應用示意圖顯示了FAN5904與基帶芯片組、射頻收發器和功率放大器之間的接口情況。為了生成正確的、相應于輸出功率的電源電壓，要求基帶芯片組的固件能夠包含Tx AGC/POUT查找表（LUT）中的另一列內容。

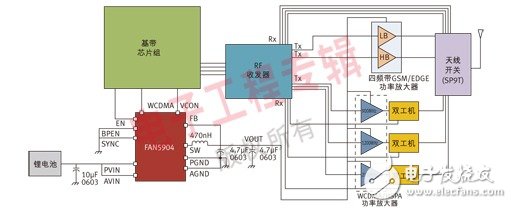

圖1. FAN5904與基帶處理器、射頻收發器和3G功率放大器以及GSM/EDGE功率放大器模塊的系統應用示意圖。

表1所示為針對某個HEDGE手機的WCDMA和HEDGE端口，如何配置查找表（LUT）的例子。該表格針對Avago的3G功率放大器，分為高、中和低功率模式三個主要部分。其它功率放大器因結構不同而具有不同的設置。高、中和低功率模式分區下各列內容為該模式下的輸出功率及其相應的VCON電壓，這些電壓是基帶處理器生成的電壓，通知FAN5904為功率放大器提供正確的輸出電壓，獲得特定的輸出功率。GSM和EDGE則需要不同的查找表。

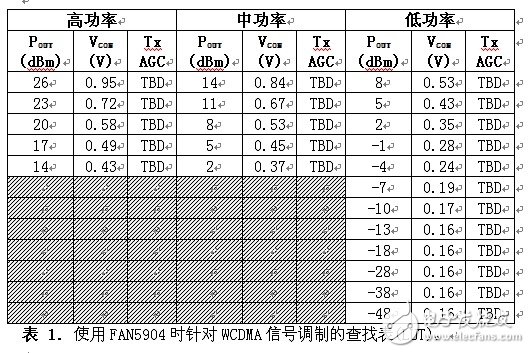

表1： 針對某個HEDGE手機的WCDMA和HEDGE端口，如何配置查找表（LUT）的例子

基帶處理器能夠針對輸出功率水平，動態調節功率放大器的電源電壓，從而降低功率放大器消耗的電流。這樣便得到兩種重要結果：一是降低了電源電壓和電流，使得散熱減少；二是延長了智能手機的通話時間和數據使用時間。在高輸出功率或者大電流負載情況下，F(xiàn)AN5904會以6MHz的PWM模式工作，但在要求“中”或“低”輸出功率時，它會自動轉換至脈沖頻率調制（PFM）模式。在PFM模式下，轉換器以更低的開關頻率工作，以保持更高的效率。圖2和圖3針對WCDMA （語音和數據）信號調制的DG90功率分布函數，顯示使用與未使用FAN5904的3G功率放大器的性能。對于語音通話，F(xiàn)AN5904在大部分時間工作于PFM模式，因?yàn)楦鶕?jù)DG09曲線，PFM模式占用的時間少于輸出功率高于18dBm時間的10%。恰恰相反的是，為了保證接收器的信噪比，在數據傳送模式下則要求保證更高的“每bit能量”，所以在數據傳送模式下，輸出功率為16dBm或者以上的時間占據33%。

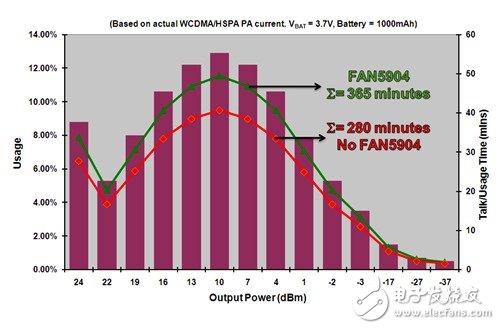

圖 2. WCDMA信號調制和1000mAh鋰離子電池條件下，使用和未使用FAN5904的3G功率放大器的通話時間分析。

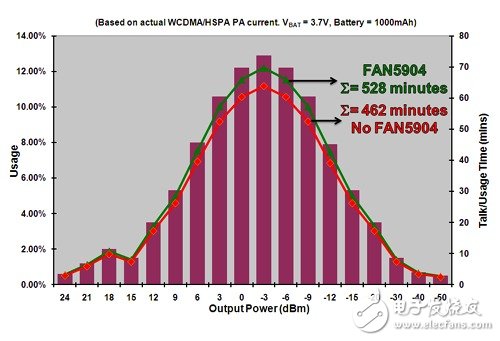

圖 3. WCDMA信號調制和1000mAh鋰離子電池條件下，使用和不使用 FAN5904的3G功率放大器的數據發送時間分析。
