ADS軟件設計VCO的方法介紹

ADS軟件的使用：

· 本章內容是介紹使用ADS軟件設計VCO的方法：包括原理圖繪制，電路參數的調整優化、仿真等。

下面開始按順序詳細介紹ADS軟件的使用方法。

· 設計振蕩器這種有源器件，第一步要做的就是管子的選取，設計前必須根據自己的指標確定管子的參數 ，選好三極管和變?nèi)?a target="_blank">二極管；第二步是根據三極管的最佳噪音特性確定直流偏置電路的偏置電阻；第三步是確定變?nèi)荻O管的VC特性，先由指標（設計的振蕩器頻率）確定可變電容的值，然后根據VC曲線確定二極管兩端直流電壓；第四步是進行諧波仿真，分析相位噪音，生成壓控曲線，觀察設計的振蕩器的壓控線性度。

· 設計指標：設計一個壓控振蕩器，振蕩頻率在1.8GHz左右。

· 第一步根據振蕩頻率確定選用的三極管，因?yàn)槭菈嚎卣袷幤?，所以還需要一個變?nèi)荻O管；第二步需要用到ADS的直流仿真；第三步通過S參數仿真確定變?nèi)荻O管的VC曲線；第四步用HB模塊來進行諧波仿真，計算相位噪音。

管子的選?。?/p>

· 設計的振蕩器采用HP 公司生產的AT41411 硅雙極管［12］，變?nèi)荻O管選MV1404。

· AT41411的主要指標有：

· 低噪音特性：1GHz噪音系數是1.4dB，2GHz噪音系數是1.8dB；

· 高增益：1GHz時增益為18dB，2GHz時增益為13dB；

· 截止頻率：7GHz，有足夠?qū)挼念l帶；

· 1.8GHz時最佳噪音特性：Vce＝8V，Ic＝10mA；

振蕩器采用的初始電路：

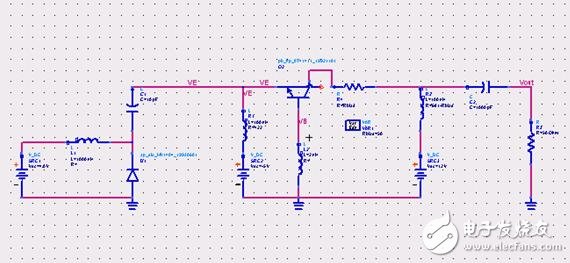

· 振蕩器采用的初始電路如下圖所示，圖中的三極管、二極管以及電阻電容等器件在ADS的器件庫中均可以找到。

用ADS設計VCO

偏置電路的設計：

· 在電路原理圖窗口中點擊，打開Component library

· 按“ctrl+F1”打開搜索對話窗口

· 搜索器件“ph_hp_AT41411”這就是我們在該項目中用到的Agilent公司的晶體管

· 把搜索出來的器件拉到電路原理圖中，按“Esc”鍵可以取消當前的動作。

· 選中晶體管，按可以旋轉晶體管，把晶體管安放到一個合適的位置。

· 選擇probe components 類，然后在這個類里面選擇L_Probe并放在適當?shù)奈恢茫砜梢栽凇癝ources－Time Domain”里面選擇V_DC，在lumped components里面選擇R。

· 在optim/stat/Yield/DOE類里面選擇GOAL，這里需要兩個，還有一個OPTIM。

· 在Simulation－DC里面選擇一個DC。

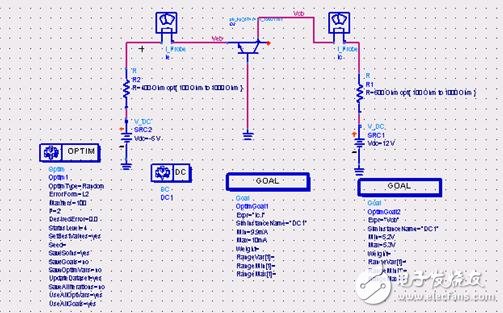

· 上面的器件和仿真器都按照下圖放好，并連好線。

· 按NAME鈕出現對話框后，可以輸入你需要的名字并在你需要的電路圖上面點一下，就會自動給電路節點定義名字，如下圖中的“Vcb”，“Veb”節點。

用ADS設計VCO

· 采用雙電源供電的方法，設置兩個GOAL 來進行兩個偏置電阻的優化，考慮到振蕩器中三極管的工作狀態最好是遠離飽和區，還要滿足三極管1.8GHz時的最佳噪音特性，所以直流偏置優化的目標是 lc=10mA，Vcb＝5.3V，如右圖所示。

· 設置接在“C極”上的電阻為600，優化范圍為100－1000，把電源改為“12V” 。

· 同理，設置接在“E極”上的電阻為400，優化范圍為100－1000，把電源改為“－5V” 。

· 按“F7”快捷鍵進行仿真。

· 在Data Display窗口，就是新出來的窗口中，按LIST鍵，選擇“R1.R；R2.R”這樣就會顯示出優化的直流電阻的數值
