一。 項目概述

中國聯通于2009年在原中國網通和原中國聯通的基礎上合并而成，是中國唯一一家同時在紐約、香港、上海三地上市的電信運營企業。截至2008年底，資產規模達到5266.6億元人民幣。中國聯通為能更好的利用資源拓展商機，在提升自身競爭力的同時，為大眾提供更周到全面的服務，將原IDC數據機房進行了全面的改造升級，并對機房中起保護作用的UPS不間斷電源設備，采用公開招標選購。

在此次招標中，伊頓公司作為全球第二大不間斷電源及控制系統生產商，再次憑借過硬的產品、周到的服務、完善的解決方案，獲得招標方的青睞，成功拿下該項目訂單

二。 數據機房UPS系統設計原則

1. 安全穩定的新型不間斷電源系統

伊頓9395采用雙轉換在線式結構設計，專為最關鍵的敏感負載提供純凈、不間斷、高質量的電力保護，以確保負載處于最安全、可靠的運行狀態并有效延長它們的使用壽命，足以確保數據中心持續穩定的電源供應。

2. 綠色環保

伊頓9395在設計之初就引入使用可持續材料和高效率的制造工藝，使產品在市場上的碳排放最低，僅在使用維護中就能夠節約大約80%的能源需求;而新型的無變壓器設計，通過減少鋼、銅等原材料，減少有害物質，使產品單位重量減輕，在運輸過程中減少20%的碳排放量，降低了運輸成本。

3. 便捷的安裝與測試

簡便易行是中國聯通北京公司對UPS產品的重要參考標準。9395輕便小巧的機身便于運輸與安裝;與生俱來的負載測試功能，避免租用昂貴的假負載做滿載測試，簡化了測試程序。

4. 靈活的容量升級與擴展能力

規模龐大的工程要求靈活的擴展功能與之相適應。伊頓9395獨特的模塊化裝配構架及智能化增容結構設計，使UPS的N+1并機冗余及容量擴展工程變得極為簡單，充分滿足了黑龍江國稅局對未來容量升級、后備時間延長等變化的需求。

三。系統配置

在電信機房不間斷供電系統設計中，為了確保重要負載不會因為UPS、電池、輸入和輸出配電系統出現故障造成斷電現象，采用雙總線UPS供電系統是一種最佳解決方案。

雙總線供電系統的高可靠性體現在以下方面：

1. 確保在有一套UPS出故障時，仍然能夠為所有負載提供不間斷的高可靠的電源。

2. 雙總線供電系統帶來了負載用電可靠性的顯著提升，從輸入配電到輸出配電，每個環節均采用備份冗余方式，消除系統上的任何單獨故障，為電信的安全可靠運行提供全方位的保護，并使對負載的供電可靠性達到 99.9999%甚至更高。

---- 對于雙輸入負載，采用雙路電源供電，每一關鍵設備的輸入均來自兩條母線配電開關。

---- 對于單輸入負載，將雙母線上的電力經過STS自動電子轉換開關，轉變成單路的電源，再向負載提供精密供電。STS完成的功能是當一路輸入電力故障時，STS能夠在6ms內切換到另一路輸入上，保障關鍵設備不間斷運行。

3. 在隨著電信業務的不斷增長，對負載設備進行擴容時，只需對現有的UPS系統進行擴容即可，為客戶節省二次投資成本。

為每套系統根據后備時間要求配置相應數量的免維護鉛酸蓄電池，9395 UPS系統可以定期自動對電池組進行充放電和性能檢測。

在UPS輸入端和輸出端分別配置輸入配電柜和輸出配電柜，并在配電柜中配置相應的電壓，電流和其他參數檢測裝置。

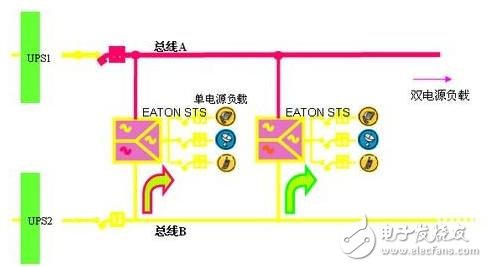

雙總線供電系統配置系統圖

四。產品特點

9395系列是伊頓愛克賽公司推出的第五代大功率UPS電源，單機容量從225KVA至1100KVA。它由伊頓愛克賽位于美國和芬蘭的工廠聯合研發，是美國軍方指定的UPS產品。

1.全IGBT設計，輸入功率因數》0.99，輸入THDI《3%

2.高達0.9的輸出功率因數

3.全球最高的整機效率，即使在半載時依然可達95%

4.ABM（Advance Battery Management）：

5.DSP數字控制技術

6.整流器和逆變器的一體化、通用化、模塊化設計

7. Hot-Sync熱同步并機專利技術，模塊化冗余并聯設計

8. 風道式冷卻系統，冗余風扇，風扇轉速檢測技術

風扇作為易損件，在UPS各部件中占有非常重要的地位，一旦風扇出了故障，UPS主機輕則因溫度過高而導致元器件老化性能下降，重則會因過熱而停止工作造成負載斷電。9395采用風道式冷卻方式，前進風、上出風，風扇位于UPS中部，向外吹風，UPS進風口設有除塵過濾網，避免將灰塵抽入UPS機內。愛克賽9395則是利用霍爾傳感器對于風扇轉速進行實時檢測，UPS的LCD面板可監測每個風扇故障，并通過監控系統進行聲光報警。

9. 冗余邏輯電源設計

邏輯電源是UPS的核心控制電源，一旦出現故障將會導致UPS整流逆變電路無法工作，因此每臺9395 UPS都采用了兩塊冗余的邏輯電源板，同時采用三路取電方式，邏輯電源板的獲電來自市電輸入，旁路輸入，逆變器輸出。這種冗余設計保證了主機控制電路在任何情況下都能正常工作。

10. Easy-Load負載測試專利技術

當UPS系統安裝完畢后，通常用戶需要租用昂貴的假負載對系統進行加電實驗，此時會產生大量的散熱和功耗。而9395采用專利的EASY-LOAD負載測試技術，

這是一種完全綠色的測試，無需外部負載箱，無需相應的電纜安裝工程，UPS自己在內部即可產生一個滿負載，可以對對UPS內的所有功率部件及連接件進行滿載測試，測試UPS， 旁路， 電纜，開關設備上的發熱現象，并可以進行滿載電池放電測試。

11. 簡潔方便的可操作維護性

9395標配上進線和下進線走線方式，無需額外的上進線柜，可靠墻或并排擺放。

預置式電纜連接，在進行擴容時無需復雜的二次電纜布線，從而為用戶節省了大量工程開支。
