1 引言

藍牙是無線通信領域最有前途的技術之一，也是當前主導且唯一通過驗證的小范圍無線傳輸技術，應用廣泛。藍牙器件主要有基帶處理和射頻分離的雙芯片方式及兩者合一的單芯片方式，后者以其減少尺寸，降低成本，簡化各種藍牙設備的設計而成為今后的發展趨勢。CSR公司推出的BlueCore4-ROM CSP與TI和Broadcom等公司的產品相比，集成度高，降低了功耗和軟件占用空間，擴展了容量，提高了數據傳輸率，是目前應用較多的藍牙器件之一。

2器件簡介

2.1主要特性

BlueCore4-ROM CSP器件特性：工作電壓范圍2.7～3.6 V，工作頻段2.40～2.48 GHz；提供8 Mbit Flash存儲器接口，片上具有48 Kbit RAM；占用空間很小的藍牙軟件協議CSR或者BGA，支持802.11，完全兼容藍2.0規范；USB2.0及UART主機界面，PCM音頻界面；支持?jǐn)?shù)據和語音傳輸，2級功率輸出，最高可支持3 M調制模式，適用于手機或PDA等應用。

2.2內部結構

圖1示出Bluecore4-ROM CSP器件的其內部結構。它由高頻組件加基帶控制器組成。高頻部分采用通用的TX／RX終端，簡化了外部匹配電路，省去了外部天線開關，主要由射頻接收機、射頻發射機和頻率合成器組成。其中，射頻接收機主要包括低噪放大器LNA和模數轉換器ADC。采用了零中頻結構，整合了信道濾波器。低噪放大器LNA，能配置成兩種模式，一是單一終端形式，適用于第一代藍牙系統；二是微分模式，適用于第二代。模數轉換器ADC用于實現快速自動的自動增益控制（AGC）。它采樣接收到的信號幅度指示電壓RSSI，使前置的LNA根據標準的RSSI保證第一混頻器的輸入信號在有效范圍內，這樣可改善接收機的動態范圍和環境干擾，使其具有完整的信道濾波器。射頻發射機主要包括IO調制器、功率放大器、8位的數模轉換器，其內嵌一個直接IQ調制器，支持DQPSK（2 Mb／s）和8DPSK（3 Mb／s）調制，該內部功率放大器具有最大+6 dBm的功率放大，使該器件在2級和3級傳輸應用中無需外部射頻功放和收發轉換開關，在1級傳輸時支持外接功放，通過內部的8位數模轉換器實現功率控制。頻率合成器采用完整的內置合成器，無需外部VCO（壓控振蕩器）和環路濾波器。

基帶部分主要由存儲器管理單元、觸發模式控制器和DSP，48 KB的RAM，4 MB的ROM及各種接口組成。存儲器管理單元采用動態管理，使RAM得到有效使用。觸發模式控制器可以減少處理器在發射和接收過程中造成的干擾。DSP片內有專門的邏輯電路，執行前端錯誤修正、循環冗余檢查、加密、數據擦除、音頻轉換等操作。微控制電路中由16位微控制器、中斷控制器和突發時鐘組成，用以運行藍牙軟件包和控制主界面。

2.3主要引腳描述

RF-A，RE-B接外圍天線匹配電路。XTAL-IN，XATL-OUT：器件本振和內部數據時鐘都來自于外部晶振，頻率有多種可選。該系統選用26 MHz晶振。UART串口：該器件專門的串口，可與其他遵守RS232標準的接口通訊，該串口有UABT-TX、UART-RX、UART-RTS、UART-CTS4信號線。當接口與其他設備相連時，UART-TX、UART-RX在兩設備間交換數據，UART-RTS、UART-CTS可用于控制。PCM：脈沖編碼調制是數字音頻信號在數字通訊通道中的標準，該器件通過硬件支持PCM數據的連續發射和接收。I／O口：13根I／O線，PIO［0］用于RXEN；PIO［1］用于TXEN；所有的I／O口均可配置為中斷或喚醒。

3系統設計

3.1硬件電路設計

該藍牙系統是基于展訊SC6600D手機基帶器件設計的，由BlueCore4-ROM CSP和WM8731音頻編碼解碼器組成。由于采用了單獨的音頻編碼解碼器件，僅使用BlueCore4-ROM CSP器件少數引腳和部分端口，因此電路設計易于實現，流程簡潔，圖2示出硬件連接電路。其工作原理是根據通信需要基帶器件由軟件控制發出復位信號，上電時，首先由基帶器件的串口1對藍牙器件初始化設置。當需要藍牙發射時，其主要傳輸和處理是來自基帶器件的MP3和通話對方的語音信號，首先使WM8731的MICIN引腳通過接收手機基帶器件SC6600D的AUXSPN／HEAD-R引腳模擬音頻輸出信號（該信號在未啟動藍牙時傳給手機聽筒或喇叭），在WM8731內經A／D轉換、編碼等處理后由PCM接口傳到BlueCore4-ROM CSP，再經調制、放大等處理后傳輸至天線，由天線發射給藍牙耳機接收。接收時，主要傳輸和處理的是藍牙耳機傳輸?shù)恼Z(yǔ)音信號，藍牙天線接收到藍牙耳機發送的高頻信號后，傳到BlueCore4-ROM CSP內，經濾波、解調等處理后經PCM接口傳輸WM8731進行解碼和D／A轉換，再通過一個差分電路送到基帶器件的AUXMICP和AUXM-ICN引腳進行下一步處理，最后由手機傳給通話對方。

手機藍牙還可以文件傳輸。傳輸文件時，BlueCore4-ROM CSP將接收到的數據通過串口傳輸至基帶器件的串口1，將數據存儲到手機的SD卡中，同樣也可將手機SD卡中的文件通過該通路傳輸至外部藍牙接收設備。

3.2系統軟件設計

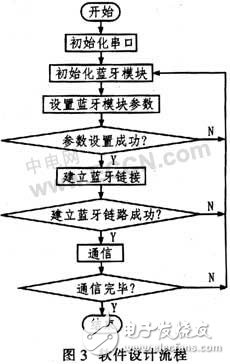

藍牙軟件結構標準包括Core（核心）和Profile（應用協議棧）兩大部分。前者為藍牙協議核心，主要定義藍牙的技術細節；后者定義相應的實現協議棧，這為全球的兼容性奠定了基礎。藍牙標準主要定義底層協議，也定義一些高層協議和相關接口。具體協議分為4層：①核心協議即藍牙連接管理協議LMP、藍牙邏輯鏈路控制與適配協議L2CAP、服務檢測協議SDP）；②藍牙電纜替代協議RFCOMM；③電話傳送控制協議TCBBIN／AT；④與Internet用相關的一些高層協議。即PUDP／TCP／IP、OBEX／vCard／vCal、IrMC、E-mail、WAP和WAE等。該器件的軟件主要分為標準的藍牙HCI包和藍牙嵌入主機軟件（BCHS）；支持Bluetooth v2.0+EDR協議規范，其藍牙進程和應用程序能在片內的RISC微處理器和片外主處理器兩者之間運行。圖3給出其軟件設計流程圖。

4結語

研究了實現手機藍牙功能的一種方法，出于軟件編程方便和實現容易的考慮，設計時借助了WM8731音頻編碼解碼器，通過采集手機的模擬信號進行再處理，以致在信號處理上有些重復，若能直接從手機基帶器件中提起數字信號到帶藍牙器件，則可省去WM8731音頻編碼解碼器，降低成本，這將是今后的一個研究方向。
