為什么使用Femto基站？

基于3GPP的第三代蜂窩系統設計用于支持全移動多媒體體驗，很多情況下，該系統的普及受限于其接收效果，尤其是住宅和偏遠地區。在住宅密集的市區，尤其是高層建筑物中，急待解決系統擴容、改善服務質量(QoS)等問題。

面對這樣的要求，“Femto”蜂窩基站應該是合乎邏輯的選擇，基站一般分為以下幾類：
• +45dBm：宏蜂窩基站，覆蓋室外大約5km的區域
• +30dBm：微蜂窩基站，覆蓋大約0.5km的區域
• +15dBm：Femto基站，覆蓋大約50m的室內住宅或建筑區域

對于住宅內部署，F(xiàn)emto基站可通過公共交換電話網接入網絡，通?？梢圆捎米≌腄SL線路。手機僅與家里的Femto基站通信，從而使用戶擺脫對宏蜂窩基站的依賴。在高層建筑中，F(xiàn)emto基站可連接到大廈的有線以太網系統，這也減輕了宏蜂窩基站的負荷。下面，我們簡單介紹Femto基站部署的基礎，了解Maxim射頻方案如何為這一技術提供關鍵優勢。

提高蜂窩覆蓋

蜂窩系統的設計需要在手機電池壽命、手機計算功耗、基站用戶負荷之間達到最佳平衡。此外，隨著蜂窩標準的不斷完善，可以充分發揮先進的移動DSP的性能優勢。蜂窩系統運營商緊跟這一趨勢，努力提供更多、更好的多媒體內容，從而提高收入并吸引更多的新用戶。用戶則享受到了“無處不在”的移動互聯。由于蜂窩手機用戶以每年1億的速率增長，在這一利益的驅使下，形成了一個高效、極具競爭的供應鏈，以保證低價格、高性能。

寬帶無線通信與蜂窩RF業務的比較

寬帶無線系統的開發和部署與蜂窩系統的開發計劃如影隨形，以滿足市場/用戶的發展需求。最初，所謂的“咖啡廳”Wi-Fi®為用戶提供802.11互聯網接入，當用戶在附近停留或在飯店用餐時可以使用網絡。隨后，有些城市開始著手建設Metro-Wi-Fi接入點，為商業區提供服務。這種模式非常成功，2004年發布了更好的無線接入系統，即802.16 WiMAX® (以及韓國的WiBro®)，目的是提供“城域?qū)拵o(wú)線接入”服務。

采用正交頻分復用(OFDM)代替單載波調制，能夠允許這些寬帶無線系統克服城市的多徑效應，但發射功率需要提高4倍。這是因?yàn)镺FDM 802.16d的峰均比(pk-avg)接近11dB，而WCDMA 3GPP pk-avg為5dB。Intel®已經率先將WiMAX作為超級移動PC (UMPC)的RF連接標準，超級移動PC的大小定義為普通蜂窩電話的大約6倍。因此，UMPC促進了WiMAX服務，但由于WiMAX需要更大容量的電池，所以很難將其集成到超薄/翻蓋手機中。

發射塔建設

蜂窩和WiMAX部署的一個共同障礙是發射塔建設和道路占用問題。道路占用權的租賃費用以及市政部門對城市規劃的條例，都會大大制約這兩套系統的建設空間和區域。蜂窩運營商早在WiMAX之前大約20年就開始系統的部署與建設，在基站覆蓋和新建系統上具有明顯優勢。

有線固定住宅業務

有線住宅接入系統是對住宅WiMAX的有力補充。住宅業務一般包括光纖到戶(PON)、電話線DSL和有線電視互聯接入。在發達國家，這些業務得益于網絡終端設備的長期發展。PON是比較新的接入方案，但網絡的本地交換運營商(LEC)已經擁有道路使用權，只需要用新光纖替換老舊的銅纜即可。

這些業務為Femto基站部署提供了現成的設計平臺，我們將在下文詳細討論。

基本的Femto基站部署

圖1所示對傳統的節點B宏峰窩基站連接與Femto基站連接進行了比較。

圖1. 傳統的節點B宏蜂窩基站連接與Femto基站連接比較

圖1中，左側部分為蜂窩手機與蜂窩發射塔的直接連接方式，圖中房屋為木質結構，穿過墻壁的損耗相對較低，在一定程度上等效于靠近宏蜂窩基站。

右側部分則為混凝土高層建筑，室內或公共辦公樓安裝了Femto基站。通過住宅DSL線路或商用有線以太網連接Femto基站。這種情況下，大廈內的信號可以很微弱，F(xiàn)emto基站扮演了一個“個人、專用基站”的角色，不與宏蜂窩基站通信。

需要指出的一點是現在許多基帶DSP供應商都可提供成熟方案，使Femto基站能夠克服宏基站和其它Femto基站信號的干擾，這一點對Femto基站來說很重要。

Femto基站克服了蜂窩系統的關鍵問題

容量限制

傳統的宏蜂窩基站在高峰時段的呼叫容量受到一定限制。系統按照統計學原理設計，采用了流量排隊理論處理既定時間的呼叫數量。所以，長時間的通話會降低高峰時段的呼叫容量。

另外，當基站為位于邊界附近的手機提供服務時，宏蜂窩基站將不得不增大發射功率，這會影響為其他客戶服務的動態范圍。所以，邊界附近的手機呼叫也會降低總呼叫容量因?yàn)樗麄儠?huì)壓縮基站發射的動態范圍(見圖2)。

圖2. 呼叫距離對宏蜂窩基站發射功率的影響

這兩種因素限制了宏基站的容量，進而影響運營商的收益，并將新用戶拒之門外。

Maxim的單芯片F(xiàn)emto基站RF收發器

Maxim的RD2550 Femto基站參考設計能夠滿足WCDMA波段1的TS25.104要求，我們還提供WCDMA波段2、4和5的參考設計。該參考設計的核心是單片收發器，帶有Δ-∑比特流數字接口，可直接連接基帶DSP/調制解調器。收發器采用低電平LVDS接口，在基帶DSP/調制解調器完成信道濾波，可通過軟件重新配置無線工作狀態。

我們已經完成完整的RF收發器參考設計。利用收發器集成的LNA，支持宏蜂窩基站監測模式。圖3所示為參考設計電路板，詳細信息請見參考設計5364：利用MAX2550–MAX2553收發器構建的Femtocell射頻參考設計。

圖3. Maxim Femto基站參考設計

滿足UTRA波段1 Femto基站標準(3GPP TS25.104)

Femto基站的主要指標如表1所示，對于WCDMA Femto基站，滿足接收機和發射機TS25.104的動態范圍要求比TS25.101手機規格的要求更嚴格，相差至少10dB。但是，由于預計的產量很大，集成度和BOM成本還必須做到手機的同等水平。因此，理想情況下最好采用低成本、高集成度的手機芯片組設計，而在與手機相反的收/發頻帶內也要保持高性能(基站應用)。

表1. TS25.104主要要求

例如在接收通道，用于測量ACS的5MHz頻偏內阻塞要做到-38dBm，比-52dBm的手機要求苛刻得多。同樣，用來測試通道選擇性的10MHz頻偏內，阻塞要做到-30dBm，而手機僅要求-56dBm。因此，接收器必須具有更高的IIP2和IIP3性能。

相對于手機，F(xiàn)emto基站發射機線性度的指標同樣要求非常高。對于WCDMA手機，ACPR規定為-33dBm，而TS25.104 Femto基站則為-45dBm左右。

系統性能測試和分析

接收靈敏度是一個重要的系統指標，受RF通道的信號質量和基帶調制解調器DSP處理能力的影響較大，在最小輸入信號條件下，RF通道質量受接收器噪聲(即NF)的影響。接收靈敏度可通過系統NF計算，在靈敏度計算中，基帶解調器BER為0.001%的QPSK信號要求Eb/No為7.5dB，靈敏度可根據下式計算：

參考靈敏度 = KTB + NF + Eb/No - PG
式中：
BW = 3.84MHz碼片速率
KTB = -174dBm/Hz + 10 log (3.84MHz) = -108.13dBm
PG = 12.2kbps碼率，相對于擴頻帶寬 = 10log (3.84MHz/12.2kbps) = 25dB
如果NF為10.5dB，靈敏度計算如下：
-108.13dBm + 10.5dB + 7.5dB - 25dB = -115.13dBm

ACS及阻塞性能可采用類似方法計算，按規定的干涉條件測量系統NF。這里，由于干涉效應產生的附加噪聲，使得NF比靈敏度測量結果要差一些。

按照TS25.141規定的測試模型1 (TM1)測量Tx性能，TM1信號模擬實際的流量情況，pk-avg可能較高。

在3.84MHz WCDMA帶寬測量最大功率，在5MHz頻偏位置測量ACLR。這種情況下，發射ACLR性能主要取決于外部PA。

RD2550 UMTS波段1 Femto基站參考設計的性能測試

表2. RD2550參考設計性能測試

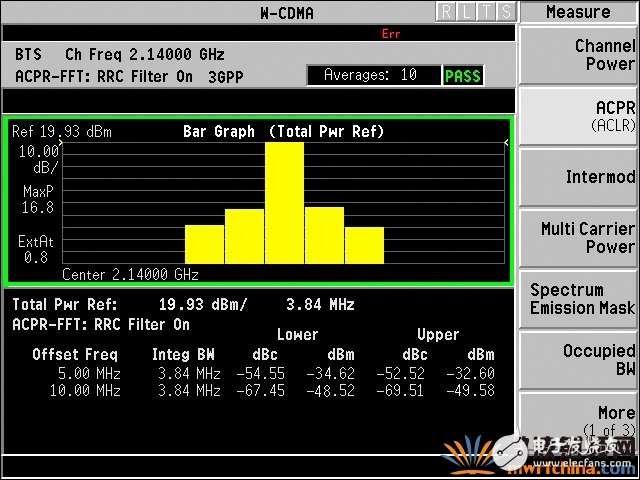

圖4. TM1 16DPCH信號ACLR，+20dBm輸出功率

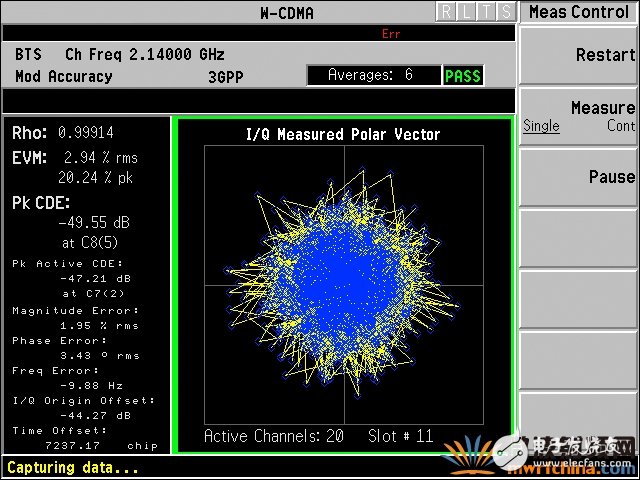

圖5. TM1 16DPCH信號EVM，+20dBm輸出功率

結論

Femto基站將為住宅內的手機通信帶來更好的數據網絡體驗。由于必須滿足嚴格的基站性能指標，而成本卻要保持在手機成本的同等水平，F(xiàn)emto基站設計面臨巨大挑戰。Maxim的Femto基站收發器完全滿足3GPP TS25.104規范要求，并使用最少的BOM數量。Maxim的RD2550 UMTS波段1無線電參考設計基于MAX2550 Femto射頻收發器，達到了目前市場的最高性價比水平。
