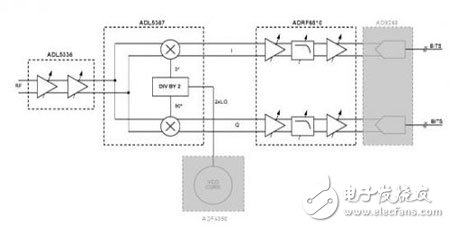

圖1顯示了該系統的基本原理示意圖，包括集成自動增益控制(AGC)環路的級聯中頻可變增益放大器(VGA)，以及緊隨其后的正交解調器、具有可變基帶增益的可編程低通濾波器。圖1中以灰色顯示的元件( ADF4350 和 AD9248) 是為清楚起見，并不包括在系統級測量中(有關這些器件的詳情請參見“常見變化”部分)。

理想情況下，第一級的輸入和最后級的輸出應設置系統的動態范圍(信噪比)。實際上，情況可能并非如此。在正交解調器之前放置級聯VGA不僅會給系統帶來更多增益，而且有利于整體系統噪聲性能，只要VGA的噪聲系數低于正交解調器，只要VGA仍具有增益，且未發生衰減。后續級的噪聲系數通過初始VGA的增益進行分頻處理。提供VGA (相對于僅提供固定增益放大器)的另一優點是AGC環路可經設計以調平正交解調器的輸入信號。這一限制施加于正交解調器和任何后續級的信號電平的能力非常重要。

中頻VGA和AGC環路

中頻VGA和AGC環路功能可通過 ADL5336來實現。它具有兩個可級聯VGA，每個VGA具有24 dB的模擬動態范圍，并且可以通過SPI端口以數字方式改變每個VGA上的最大增益。

為了實現信號調平AGC功能，每個 ADL5336 VGA具有平方律檢波器，通過可編程衰減器連接到輸出。檢波器將衰減器的輸出與63 mV rms的內部基準電壓進行比較。如果衰減器輸出與63 mV rms基準電壓間有差異，誤差電流便會產生并集成到CAGC電容內。AGC環路通過將DTO1/DTO2引腳連接到GAIN1/GAIN2引腳關閉。為了使AGC環路正常工作，將MODE引腳拉至低電平，從而產生負VGA增益斜率。

每個 ADL5336 VGA具有允許的輸入功率范圍，AGC將在此范圍內調平至特定設定點。在該范圍以外，VGA輸出隨輸入一起按dB遞增或遞減(假定VGA未處于壓縮狀態或信號不在噪底內)。

IQ解調器

信號從 ADL5336 路由至 ADL5387，在此接受解調并將頻率轉換為零中頻。 ADF4350 頻率合成器可向 ADL5387提供所需的2×LO信號(參見“常見變化”部分)；但實際測試使用信號發生器代替 ADF4350 。

ADL5387 使用兩個雙平衡混頻器，一個用于I通道，一個用于Q通道。提供給混頻器的LO使用2分頻正交分相器生成。這為I和Q通道提供了0°和90°信號。 ADL5387在RF輸入至基帶I和Q輸出之間提供約4.5 dB的轉換增益。

低通濾波器、基帶VGA和ADC驅動器

低通濾波、基帶增益和ADC驅動器功能全部使用 ADRF6510來實現。施加于 ADRF6510 的信號現在具有獨立的I和Q路徑，信號首先通過前置放大器放大，然后進行低通濾波，以抑制任何不需要的帶外信號和/或噪聲，最后通過VGA放大。

ADRF6510 的每個通道可分為三個級：

通過GNSW引腳，前置放大器具有6dB或12dB的用戶可選增益。低通濾波器可通過SPI端口設置為1MHz至30MHz的轉折頻率，步進為1MHz。VGA具有50dB增益范圍，增益斜率為30mV/dB。VGA增益通過GAIN引腳控制，GNSW引腳被拉低時范圍可為0.5dB至+45dB，GNSW引腳被拉高時范圍可為+1dB至+51dB。輸出驅動器能夠?qū)?.5Vpp差分電壓驅動至1k負載內，同時保持高于60dBc的HD2和HD3。
