就像幾乎所有電信系統一樣，對衛星系統的帶寬要求也越來越高，原因是在這些鏈路上承載的互聯網業務、數字電視和其它數字業務量在不斷攀升。結果衛星運營商被迫徹底地使用直到頻帶邊緣的所有可用帶寬，而頻帶邊緣的信號質量由于傳輸路徑上的衛星轉發器和地面系統中使用的濾波器等元件而有所下降。

現有衛星轉發器典型配置下的信道帶寬在36MHz至72MHz范圍內——取決于具體的衛星系統——雖然更新系統配置的帶寬達幾百MHz也并不少見。由于在這些信道的頻帶邊緣時延變化幅度會增加，因此很可能導致信號失真或信號惡化。為了確定信號失真或惡化的總量，測量這些轉發器信道帶寬內的相對群時延就顯得非常重要。為了采取精確的補償措施從而避免可能出現的數據混亂，這種時延測試是必須的。

為了無差錯的傳輸信息，要求在感興趣帶寬內有平坦的幅度響應和線性的相位響應。群時延平坦度指標可以用來衡量相位線性度，該指標的測量有多種方法。兩種最常用的方法是直接相位和包絡時延(調制時延)。大多數矢量網絡分析儀通常使用直接相位方法，雖然這些儀器可以提供很高的精度，但在表征頻率轉換設備時非常復雜。成熟的微波系統分析儀可以克服這些問題。這種儀器將頻譜分析儀中的接收機用作已調諧的標量輸入，并采用包絡時延測量技術。

微波系統分析儀(MSA)

微波系統分析儀(MSA)通常是整合了一臺頻譜分析儀與一臺源和標量綜合分析儀的儀器，并且增加了頻率調制和包絡群時延選件。因此這種微波系統分析儀可以測量頻率轉換設備和網絡，還能對元件和子系統進行群時延測量。

微波系統分析儀中的源和接收機可以相互獨立，這樣激勵源可以工作在一個頻率，而接收機在另一個不同的頻率接收。由于群時延測量來源于調制包絡，調制又能通過頻率轉換得以保留，因此可以實現直接表征，不需要訪問本地振蕩器，也不需要在測試裝置中使用外部混頻器和振蕩器。

圖1：為了獲得最佳的衛星鏈路性能，有必要測量和精確補償在頻段邊緣由群時延引起的失真。

使用MSA進行群時延測量和校準

為了測量群時延，先要用一個已知的低頻信號對源進行頻率調制，然后將結果應用到待測設備(DUT)。在通過DUT后，信號被解調，將恢復出的低頻信號的相位與原始調制信號的相位進行比較就可以得到群時延結果。包絡時延是調制信號帶寬內群時延的平均值。調制信號的帶寬被稱為測量孔徑，需要小于群時延的變化才能獲得精確的測量結果。絕對群時延測量的上限等于正負調制頻率周期的一半。

校準MSA內的固有時延可以用簡單的直通連接非?？焖俚耐瓿?，如圖2所示。這對頻率轉換設備的測試精度可能有些影響，但在大多數情況下這種精度的少許下降不是問題。使用“黃金標準”技術可以達到更高的精度，這種方法先要測量一個完美表征過的元件，然后再與DUT進行比較，這將在下一部分進行詳細介紹。

圖2：微波系統分析儀的直通線校準。

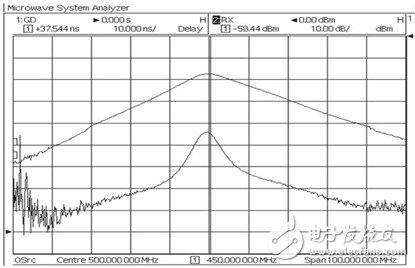

圖3顯示了用MSA測量2.2GHz至500MHz下變頻器的幅度和時延響應的屏幕快照，這時的MSA是用直通連接方法校準的。在某些情況下，上述直通連接校準可能無法提供足夠的精度。取代方法是使用具有已知或設定時延性能的“黃金標準”設備校準儀器。合適的黃金標準設備可以是帶外部本振的匹配良好的寬帶混頻器。另外一個選項是使用改進的DUT，其群時延關鍵元件(通常是濾波器)需要被旁路掉。

圖3：下變頻器的幅度和時延響應。

轉換器本振的精度和漂移

Aeroflex 6840 MSA使用的調頻包絡時延方法具有很大的優勢。與一些VNA方法不同，它不需要訪問頻率轉換器的本振，不過對本振精度有一定的要求。

6840頻譜分析儀的最大分辨率(孔徑)帶寬在群時延測量時固定為3MHz。在考慮到這種分辨率帶寬和調制解調器因素后，這意味著在實際測量中MSA頻率偏移必須設在實際頻率的±500kHz范圍內。

頻譜誤差會造成頻譜分析儀濾波器的群延時響應出現一定的偏移，如果只對平坦度感興趣，這沒什么問題。然而，如果轉換器本振的頻率穩定性很差，那么這種偏移將上下漂移，造成更大的解決難度。雖然這種情況下自動調整有一定的幫助，但唯一實用的解決方案是穩定轉換器的本振。這種效應的幅度經測量一般為每1kHz頻率誤差產生0.1ns的群時延變化。
