RF 儀器有許多規格代表了儀器效能。 隨著無線技術不斷變化，設計RF 組件與設備可能會成為工程師的例行工作，然而工程師在這方面的經驗可能并不完整。本文共分為三部分，有助于掌握基礎與進階的RF 儀器規格， 其中包含一般的發生器與分析儀規格。 第一部說明了頻率范圍、瞬間帶寬、微調速度、相位噪聲、電壓駐波比；第二部與第三部則是說明1 dB 壓縮點、三階交調截取、動態范圍與分辨率帶寬。

1. 簡介

本文說明下列規格，同時適用于RF 產生與分析作業。
· 頻率范圍
· 瞬間(實時) 帶寬
· 微調速度
· 相位噪聲
· 電壓駐波比(VSWR)

注意： 所有的RF 設備與RF 儀器一樣，均受限于相同的設計規則。

2. 頻率范圍

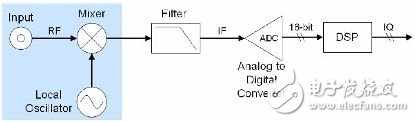

頻率范圍 (Frequency Range) 是RF 儀器的重要特性之一。 比如說，WiFi 測試解決方案所需的運作頻率高達2.5 GHz。 一樣的道理，如要分析運作頻率為900 MHz 的組件，采用此組件的儀器必須在相同的頻率范圍內運作才行?；旌掀?、輸入濾波器、局部震蕩器(LO) 等組件都會影響RF 儀器的最大頻率范圍。不過主要是通過調整LO，才能將儀器設定為在特定的頻率內運作。 有些儀器會采用多種系列的LO，但是簡化過的儀器方塊圖卻只使用一個LO (如圖2 所示)。

LO 搭配了RF 輸入，后者可以將RF 信號降轉換為中頻(Intermediate Frequency，IF) 信號。 相同的頻率合成技術也適用于RF 信號發生器。使用電壓控制震蕩器(Voltage Controlled Oscillator，VCO) 或釔鐵石榴石(Yttrium Iron Garnet，YIG) 即可完成頻率合成作業。傳統的作法是RF 儀器會采用YIG 架構以產生LO。YIG 是一種電流控制震蕩器(Current Controlled Oscillator)，其特色是密集的相位噪聲與大頻率范圍(高達20 GHz 或以上)。 不過YIG 架構的儀器不但耗電量高，也可能相當昂貴。 此外，相較于其他方法，調整YIG 的頻率或許得花更多時間。因此，近期采用VCO 的LO 架構變得更普遍。VCO 的頻率范圍比YIG 更小，但微調速度卻快很多。

3. 瞬間(實時) 帶寬

瞬間帶寬 (Instantaneous Frequency) 也稱為實時帶寬 (Real-Time Frequency)，代表了某儀器產生或擷取的最高連續RF 帶寬。比如說，向量信號發生器產生信號的中央頻率可能是2.45 GHz，但是該儀器的瞬間帶寬(也稱為信號帶寬) 可能只有20 MHz。 信號帶寬代表此設備可連續擷取20 MHz 的RF 頻譜，不必重新調整LO。

瞬間帶寬主要取決于該儀器的RF 模擬前端設備。如要深入了解瞬間帶寬，可以先掌握RF 儀器的基本架構。 目前的技術無法數字化Gigahertz 范圍內的每個信號。 所以RF 儀器會采用一系列的LO、混合器、濾波器等，才能將RF 信號導入IF 或基頻頻率范圍。 圖2 為向量信號分析儀的簡要方塊圖。

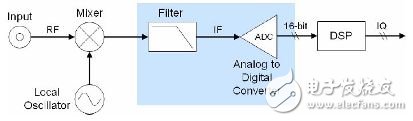

圖2. 濾波器與模擬數字轉換器(Analog-to-Digital Converter，ADC) 決定了瞬間帶寬

如圖2 所示，向量信號分析儀將一部分的RF 頻譜降轉換至ADC 可辨識的IF。RF 儀器的瞬間帶寬主要取決于下列兩個要素：
· 該儀器采用的濾波器
· ADC 的取樣率與帶寬

儀器的瞬間帶寬是否重要，主要取決于應用本身。比如說，如要產生窄頻的FM 信號，只需要200 KHz 的瞬間帶寬即可。但如果要產生并分析寬帶信號，例如IEEE Standard 802.11g (WiFi)，那就至少需要20 MHz 的瞬間帶寬。 如果瞬間帶寬比重點信號本身大很多，就可以大幅提高頻譜屏蔽測試等應用的速度。 如果儀器的瞬間帶寬不夠頻譜屏蔽測試作業使用，就必須重新調整儀器，才能擷取區段內的頻率信息。

4. 微調速度

微調速度 (Tuning Speed) 是指LO 在特定的準確度范圍內變更中央頻率所需的時間。 將震蕩器調整至不同頻率的時候，LO 的趨穩時間即代表了微調速度。就一般系統而言，如要調整頻率，LO 通常會稍微超過所需的頻率，并且在特定時間內趨穩至所需的頻率。 基本上，微調速度是一種頻率間隔(Frequency Step) 大小功能。 頻率間隔越大，LO 調整至特定范圍所需的時間就越長。表1 為YIG 架構LO 的趨穩時間。

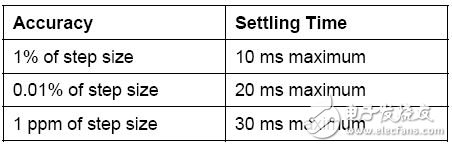

表1. YIG 架構LO 的微調速度

對于802.11g 收發器自動化生產測試等應用來說，微調速度可說是非常重要的規格。 由于802.11g 標準明訂了設備必須在2.4 GHz ~ 2.48 GHz 之間于14 個通道之一運作，所以RF 儀器必須用來測試多種頻率內的設備運作狀況。測試信號的掃頻速度越快，測試接收器的速度也就越快。

5. 相位噪聲

相位噪聲 (Phase Noise) 是指RF 儀器的短期頻率穩定性。 相位噪聲是由小型的瞬間LO 相位抖動而造成的，會在鄰近載波的頻率內產生信號功率。

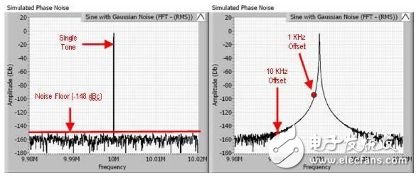

有個簡單的方式可以說明相位噪聲的影響，那就是分析頻域內的單一音調。圖3 為兩個模擬載波：一個是理想載波，一個具有相位噪聲。

圖3. 理想載波vs. 非理想載波
