噪聲指數(Noise Figure)主要測量的是組件的信噪比(Signal-to-noise Ratio, SNR)性能，信噪比是誤碼率(BER)和載波/噪聲比(C/N)等大部分?jǐn)?shù)字通信參數的基礎。以往只會針對射頻(RF)到射頻的組件，也就是低噪聲放大器(LNA)，進行噪聲指數測量，但在過去幾年，低噪聲放大器已被整合到接收器中，將信號從天線端帶到模擬或數字基帶的單元(I和Q)，因此，測試射頻到基帶架構的噪聲指數已經變得越來越普遍。

測試射頻到基帶架構的噪聲指數已是射頻組件量產測試必經的步驟，為縮短測試時間和降低測試成本，必須在自動化測試設備中導入冷噪聲，或使用具任意波形發生能力噪聲源的Y系數方法來進行測試。

射頻到基帶的前端電路包含一個與混頻器串接的低噪聲放大器，混頻器可以將射頻信號降頻轉換為基帶信號，這樣的組合在今日射頻組件的大量生產(HVM)測試中，已經相當普遍。雖然測量這些組件的噪聲指數所使用的方法與測量射頻到射頻組件的方法相同，但臺式測試設備與自動化測試設備(ATE)，以及射頻到射頻組件與射頻到基帶組件之間的運用方式還是有些不同。

噪聲系數為噪聲指數根本

噪聲指數可測量出組件會帶入多少噪聲到系統中，在射頻到基帶的接收器中，通過噪聲指數測量，可得知降頻轉換和放大過程會加入多少的噪聲。噪聲指數與信噪比這項基本的參數有關，從最早期的音響設備到最新一代的個人通信裝置等各種電子應用中，信噪比都是極為重要的參數。 噪聲系數(Noise Factor, F)雖然較少使用，卻是噪聲指數的根本。噪聲系數是以線性的格式描述因某個組件所造成的信噪比降低程度：

(1)
噪聲系數是在標準化的參考溫度T=T0(IEEE訂為290K，約17℃)下，將輸入端的信噪比與輸出端的信噪比相除的結果。溫度之所以成為一項條件，是因?yàn)殡娮与娐分械脑肼曋饕怯山M件傳導媒介中的電子熱擾動(Thermal Agitation)所造成的，又稱為熱噪聲。由圖1描繪的方程式(1)可以看出這種噪聲對組件的影響：經待測組件(DUT)放大后(增益值為G)的輸入功率位準以及待測組件的輸出端所增加的噪聲降低了信噪比。請注意，輸入信號和輸入噪聲都被待測組件放大，使得兩者在待測組件輸出端的位準都變高。然而，由于待測組件也會帶入一些噪聲，因此，輸出端的總噪聲會大幅提高。

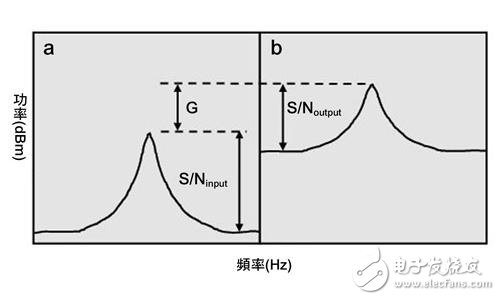

信號通過半導體組件后，信噪比降低

圖1　信號通過半導體組件后，信噪比降低。圖中，輸入信號的峰值功率不高，且信噪比很理想，但輸出信號的峰值振幅變高，同時噪聲底線也提高，導致整體的信噪比性能變差。

較常使用的術語是噪聲指數，一般以NF代表，其定義與噪聲系數有關，描述兩者關系的方程式如下：

NF |dB = 10log10(F)　　　　　(2)

噪聲指數測量之道

測量射頻到射頻噪聲指數的方法有好幾種，包括Y系數(Y-factor)、冷噪聲(Cold Noise)、雙倍功率(Twice-power)等，然而，就主流的射頻到基帶組件而言，只有其中兩種最常使用，分別是Y系數和冷噪聲方法，兩種方法各有其優點。

Y系數測量

測量噪聲指數的Y系數方法可能是已知最古老的方法，大部分噪聲指數量表和分析儀幕后所采用的正是這種方法。測量時，須將一個噪聲源灌到待測組件的輸入端，然后在待測組件的輸出端測量噪聲功率。如此來，即可得到噪聲功率測量的比值，也就是Y系數，再進一步算出噪聲指數。

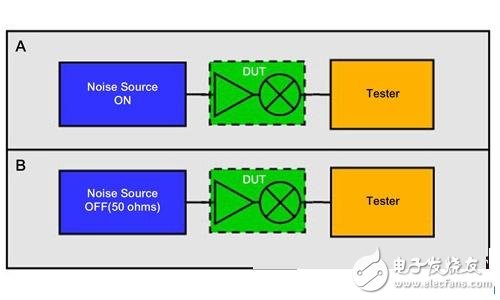

Y系數方法須將噪聲源灌到待測組件的輸入端，如圖2所示。測量時，要先將噪聲源的電源打開再關閉，每一次都要在待測組件的輸出端進行一次功率測量。Y系數的定義為“熱”條件與“冷”條件下所測得之噪聲功率(以瓦為單位)的比值：
  　(3)
“熱” 條件指的是噪聲源的電源為開啟狀態，并將噪聲加到待測組件中，就像利用信號產生器提供電壓或電源信號到待測組件的輸入端一樣。“冷”條件指的是噪聲源的電 源未開啟，但還是有連接到待測組件的輸入端。幾乎所有噪聲源的“關閉”或“冷”條件狀態的標準都提供一個50歐姆的終結負載到待測組件的輸入端。
