總之，CDMAIS-95需要移動臺每1.25毫秒以±1.0dB的幅度調整一次發射功率，而CDMA2000可以是±0.25dB～±0.5dB。圖1所示為手持設備的線性功率放大器信號鏈的一般輸出功率控制。由于CDMA需要很高的線性度，輸出功率放大器通常被偏置在一個固定的增益上，然后該輸出功率水平必須通過增益控制線性驅動放大器進行調整,該放大器在CDMA移動臺中通常稱為自動增益控制(AGC)放大器。

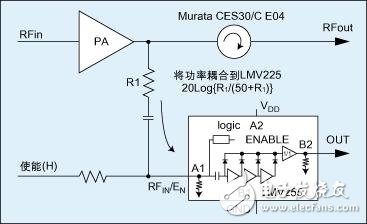

　　實驗發現，由于使用了隔離器(如MurataCE04和CES30)和高精度射頻功率檢測器LMV225，圖2中的射頻發射結構能夠減少功率放大器的直流功耗。隔離器為功率放大器的輸出提供了一個近乎完美的50歐姆負載，而LMV225能夠檢測精確的發射功率水平。然后，移動臺的DSP將輸出功率設置到基站所需要的水平。在這一應用電路中，使用了一個電阻器將主信號信道的射頻信號轉移到LMV225的輸入端。此外，還需要一個約100pF的電容器來進行隔直，防止使能控制信號進入主信號通道。由于不希望直流電壓進入功率放大器的輸出端或隔離器，這個隔直電容器十分必要。由于已經有了一個隔離器，因此大部分被轉移的射頻能量都是來自發射功率放大器。來自天線的反射能量將轉移到隔離器的內建50歐姆負載上，很少能夠到達電源放大器的輸出或LMV225。因此，被耦合到LMV225的功率可以用20log 『R1/(R150)』來估算。

　　實際的測試結果發現，電源電流為500mA、鄰信道功率抑制(ACPR)為-40dBc的功率放大器失真性能可以改善到電源電流為450mA、鄰道功率抑制為-50dBc。在該情形下電流下降了10%，失真改善了約10dB。

　　現在我們已經證明，對于IS-95、W-CDMA、CDMA2000和TD-SCDMA空中接口，LMV225和一個CES30隔離器能夠在線性CDMA功率放大器的應用中，在功耗和射頻失真方面表現出較好的性能。事實上，由于在發射信號通道中器件的不確定性和變化(像AGC、功率放大器的增益以及無源器件的損耗等)，為了實現嚴格的內環閉環功率控制，CDMA2000移動臺或接入終端有必要采用LMV225作為發射功率檢測器。

　　移動臺發射信號通道

　　圖2中的射頻發射電路架構可以用于很多種不同的CDMA芯片組。圖3是一個為CDMA20001X或EV-DO單波段手持設備發射功率檢測而推薦的LMV225應用簡圖。在這種發射器結構中，輸出到天線的功率為：

　　RFout=PRFT-LSAWGPA-LISOLATOR-LDUPLEXER

　　其中：RFout為到天線的射頻功率(假定已實現50(阻抗負載)；PRFT為射頻發射器芯片的輸出功率；LSAW為聲表面波濾波器的插入損耗；GPA為CDMA功率放大器的固定增益；LISOLATOR為隔離器的插入損耗；LDUPLEXER為雙工器的插入損耗。

　　由于R1和LMV225已經為信號通道構成了一個高阻抗的并聯負載，這里R1和LMV225構成的電阻功率分配器的插入損耗可以忽略不計。在室溫下，可以將LSAW、GPA、LISOLATOR和LDUPLEXER看成不變的。那么，至天線的射頻功率RFout就可以通過PRFT調節，而PRFT受發射芯片中的AGC控制。實際上，AGC放大器通常支持IS-95或CDMA2000所要求的80dB動態范圍。我們還發現，CDMA移動臺大部分工作時間的輸出功率為中等大小，因此從中等輸出功率到高輸出功率的變化過程中，功率控制的精確度十分重要。不當?shù)母吖β孰娖綍p少移動臺的通話時間，并對其他網絡用戶產生更多的干擾。

　　LMV225的優點

　　為在CDMA手持設備中提供最佳的功率檢測范圍，LMV225的設計進行了優化。如上所述，從中功率到高功率精確的功率控制尤為重要，采用耦合電阻R1使LMV225能知道射頻信號出現的關鍵范圍。假設將AGC設置在高/最高增益上以實現CDMA功率放大器的最大輸出，比如28dBm。如果此時射頻發送信號的振幅因數為3dB，那么CDMA功率放大器的瞬時峰值功率將為283=31dBm。如果我們選擇它作為LMV225應該能檢測到的最大參考點，即當功率放大器的瞬時輸出功率為31dBm時，輸入到MV225的RFin/使能引腳為0dBm,應該采用一個31dBm的耦合因子。我們發現用一個1.8K(的R1能夠在本電路中產生一個31dBm的耦合因子。

　　LMV225的線性特征

　　LMV225有30dB的線性檢測范圍，這一特征減少了生產校準過程的復雜度。校準過程是CDMA移動臺生產過程中的一個重要環節。使用自動測試設備來收集控制碼/信號從弱到強過程中的移動臺輸出功率信息，將該信息保存在移動臺的存儲器中以供現場使用。基站請求輸出功率時，移動臺的DSP從存儲器中找出實現請求輸出功率水平應采用的控制碼/信號。
