　　引言

　　目前﹐數碼相機技術進步很快，朝著高解析﹑高ISO、多功能、超薄、超小、防水、防震等方面不斷發展。但其中，數碼相機拍出的照片圖像質量才是最重要的﹐圖片的成像質量與鏡頭、CCD﹑DSP等等均有關聯，特別是影像處理部分硬件方面的設計尤顯關鍵。

　　本文所說的影像處理部分硬件包含以下幾個部分。(見圖1)

　　關鍵元器件的選擇

　　(1)CCD光電耦合器

　　CCD的總類較多﹐按濾光片的顏色分有原色CCD及補色CCD，原色CCD濾光片按綠藍﹑紅綠方式排序，補色CCD濾光片按洋紅綠﹑青黃方式排序?；旧希獵CD的色彩還原性好但靈敏度差﹐補色CCD的色彩還原性差但靈敏度好﹐一般數碼相機使用原色CCD的較多。按電荷的轉移方式分有全幀轉移設計(FT)CCD﹑行間轉移設計(IT)CCD﹑幀行轉移設計(FIT)CCD。FT CCD器件面積較大，價格較低;IT CCD面積最小﹑價格最低;FIT CCD面積最大﹐價格最高﹐綜合考慮﹐一般家用普通數碼相機均使用IT CCD。

2009-9-17 17:16:59 上傳

下載附件 (43.79 KB)

　　首先﹐根據相機的設計要求決定CCD使用多少的像素﹐再根據與鏡頭的搭配性確認其合適的尺寸﹐并仔細了解CCD的規格書﹐重點確認飽和輸出及靈敏度的值(如圖2 )﹐選用值大的產品。簡單來說﹐CCD就是將光信號轉化為電信號的器件(如圖3)。

2009-9-17 17:06:14 上傳

下載附件 (15.9 KB)

　　(2) IC AFE

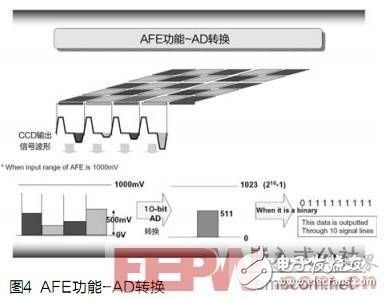

　　AFE模擬前端，TG時序發生器，CDS關聯雙倍取樣器，通常與CCD驅動、ADC等整合在一起，組成一個整體的從CCD電荷讀出、取樣、放大、模數轉換處理單元IC AFE。基本上，只要選定了CCD，此處理單元AFE也隨之確定。AFE就是將CCD輸出的仿真電信號轉化為數字信號的器件(如圖4、圖5)。

2009-9-17 17:06:14 上傳

下載附件 (26.41 KB)

　　(3)DSP數字處理器

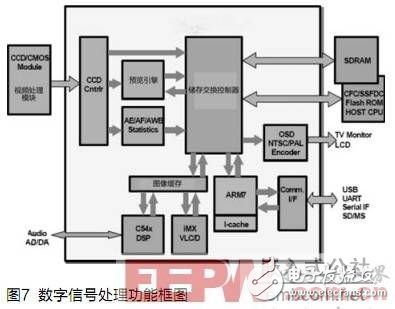

　　DSP主要就是對經過AFE得到的數字影像信號進行一系列處理﹐如白平衡﹑亮度調整﹑色調整﹑γ修正﹑銳利化﹑白點﹑熱燥點補正﹑噪聲處理﹑壓縮等﹐一般根據產品的設計規格﹑DSP廠商演示實際效果評價﹑成本分析等決定。(見圖6、圖7)

2009-9-17 17:06:15 上傳

下載附件 (14.23 KB)

2009-9-17 17:06:15 上傳

下載附件 (19.87 KB)

　　電路設計

　　上述關鍵元器件確定后﹐就可以根據廠商提供的規格書進行電路設計﹐本文以CCD使用Panasonic MN34542PAJ(12M像素)﹐AFE 使用Panasonic NN12083A﹐DSP 使用Novatek NT96433BG作做設計。

　　電路重點分析說明

　　(1) CCD使用-6V及+12V兩組電源，其中+12V同時提供給CCD輸出電流放大IC U3使用﹐CCD輸出的信號質量直接影響圖像質量﹐故對+12V電源噪聲要求很高﹐需小于60mV(越小越好)。

　　(2) 在AFE電路中﹐CCD信號進入AFE前設計了一個由R210及C242組成的簡單的RC濾波器﹐將高頻噪聲濾掉。AFE各部分使用的電源對噪聲要求較高﹐故使用了三個LDO對電源進行凈化﹐+1.8V同時提供TG及 模擬部分﹐用L200作分隔。H1/H2/HL/RG均是對CCD電荷進行驅動轉移及清除用的﹐頻率為40.5MHz﹐瞬間電流較大(達到60~80mA)，對EMI影響很大﹐增加FL200/FL201 LC濾波器作改善。

　　PCB設計

　　考慮到裝配需求﹐通常CCD部分電路單獨使用一塊FPC﹐AFE/DSP及其他電路放在另一塊PCB上，通過FPC輸出連接。
