采用MSTAR MST718BE的液晶電視設計

隨著越來越多的電子消費廠商加入當前日益繁榮LCD產業中，整機廠商間競爭越來越激烈，就一臺LCD電視機來說，由于LCD面板的絕大部分技術被韓國、***企業壟斷，可改變的余地很小，所以對于想在業內繼續保持領先地位的電視制造商而言，新的電視信號處理方案選用尤為關鍵。

除了更低成本外，主芯片高集成度和功能兼容全球市場這兩個特征是在選擇方案時必須要考慮的。這是因為主芯片的集成度高、功能兼容全球市場的方案具有以下幾個優點：(1)外圍器件少，硬件設計簡單，能大大縮短開發周期，有利于提高產品的可靠性；(2)主芯片的功能兼容全球市場為整機廠商派生其它機型提供了方便，使得機型開發具有延續性。因此，主芯片高集成度和功能兼容全球市場將是今后LCD信號處理方案的發展趨勢。

這里所說的“主芯片高集成度”是指主芯片至少具有微控制器(MCU)、視頻信號解碼器、隔行逐行轉換模塊、模數轉換器、圖像縮放模塊，并兼容LVDS/TTL輸出功能?！凹嫒萑蚱脚_”是指IC內部設計中必須考慮到歐洲和美國市場的需要，這樣設計者便能根據不同的市場需要，更改DSP代碼，使產品具有歐洲市場要求的圖文(Teletext)和麗音功能，以及美國市場要求的CCD和Vchip等功能。

Mstar Semiconductor(晨星半導體)公司推出的MST718BE芯片是一款具有上面提到的功能的視頻信號處理IC，本文將解釋了如何使用Mstar公司的MST718BE/U LCD控制芯片構建支持各種視頻信號的電視平臺。

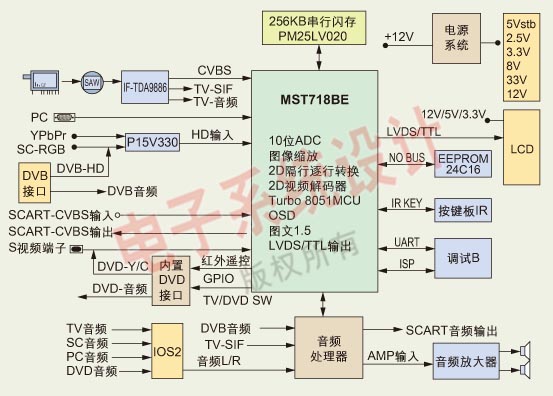

圖1：基于MST718BE/U的LCD TV平臺系統框圖(點擊放大圖片)

作為一個具有視頻處理和LCD控制功能的芯片，MST718BE/U不但可以接收來著電視高頻頭、DVD 或VCR信號源的NTSC/PAL/SECAM CVBS和S-VIDEO視頻模擬信號，而且還能很好地支持弱信號和非標準信號。它內置的line-buffer 提供2D 梳狀濾波器，此外還具有10位雙通道模數轉換器，可以接受YPBPR、VGA信號。其輸出格式支持8位TTL及雙通道8位LVDS，最高可以支持物理分辨率為1440×900的顯示屏。

下文將討論硬件工程師應如何利用MST718BE/U作為主芯片，并配合少量的外圍器件，搭建一個功能強大的LCD電視信號處理平臺。

圖2：為MST718BE/U芯片提供電源的電路圖

LCD TV平臺架構

在LCD TV平臺的視頻處理電路中，有一個IF(中頻)模擬電視信號輸入到LCD TV接口，然后到液晶屏顯示圖象。前端需要經過高頻頭解調，然后經過中頻放大器輸出CVBS視頻信號，后端的視頻解碼、隔行逐行轉換、圖象效果調整、圖像比例縮放、LVDS/TTL輸出等步驟全部由MST718BE/U獨立完成，由于MST718BE/U內置Line_buffer，所以對于一般應用，用戶不用外掛存儲器。此外MST718還內置了8051微處理器，可提供OSD(屏幕菜單式調節)，并通過I2C總線及GPIO端口控制外圍器件。它可以滿足絕大部分的用戶界面及TV功能需求，所以不需要在外面增加微處理器電路。

LCD TV平臺的音頻處理部分需要一顆音頻解碼芯片進行解碼輸出，并需要一個音頻功放芯片，將信號輸出到揚聲器。功放芯片可由電視制造商根據期望功率要求、音效功能等因素自行選用。圖1是基于MST718BE/U的LCD TV平臺系統框圖。

圖3：MST718BE/U的外部復位引腳FB1、FB2的電路連接圖

設計要點

MST718BE/U采用128腳PQFP封裝，占位空間較小，對貼片工藝要求低，其系統平臺設計采用兩層PCB即可完成，在開發周期及成本上占有一定優勢。但在設計MST718BE/U外圍電路時需要注意以下問題。

1.電源電路

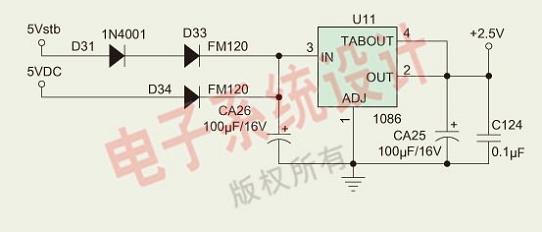

MST718BE/U有三種輸入電壓值各不相同的電源引腳 ，電壓分別為2.5V、3.3V和5V，主要為芯片內部各模塊供電。這三種電壓應當由不受待機控制的待機5V電源提供，因為這樣才能保證在芯片待機后，程序仍然能正常工作，以響應外部的重啟命令。在實際應用中，由于待機5V電源的功率一般較小，建議用一個可通過較大電流的二極管連接到正常工作用的5V電源上，以保證電流的持續供給。另外，建議在MST718BE/U的電源引腳上并聯100nF的濾波電容，以盡量減少電源紋波。圖2給出為MST718BE/U芯片提供電源的LDO應用電路圖。

2．振蕩器輸入

外部12MHz晶振信號通過XTALin 、XTALout兩個引腳接進來。在MST718BE/U中，所有需要的基準頻率都是從外部12Mhz晶振信號分頻得到的。跨接晶振的兩個NPO電容被用來使晶振可靠起振，并確保晶振頻率的穩定性。NPO電容值由晶振規格參數決定。在視頻解碼器中，為準確地解調出色差信號，關鍵是要在接收端恢復出和發射端同頻同相的基準幅載波Fsc，否則，解調出的V分量中將包含有U分量，而U分量將包含有V分量，從而造成彩色不正常，甚至是無彩色。因此，在應用過程中，必須確保NPO電容與晶振規格相匹配。

圖4：復位電路(2)

3．復位電路

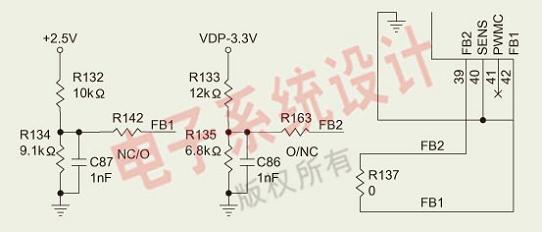

MST718BE/U有兩組共5個復位引腳，其中FB1(引腳42)、FB2(引腳39)為外部復位引腳。通常情況下，這兩個引腳應該短接在一起，并連接到1.2V電壓上。此1.2V可從外部電源獲得。當FB1、FB2上的電壓低于1.2V時，芯片將進行復位動作。在實際應用中，建議將外圍穩壓模塊(LDO)的輸出通過電阻分壓產生1.2V電壓連接到FB1、FB2上。需要注意的是，在設計電路時，應在不同的外圍LDO上做出預留，這樣就可以根據實際情況選用上電慢的LDO，以保證芯片復位時，各個電源引腳上的電壓已經穩定。圖3為實際的復位電路圖。

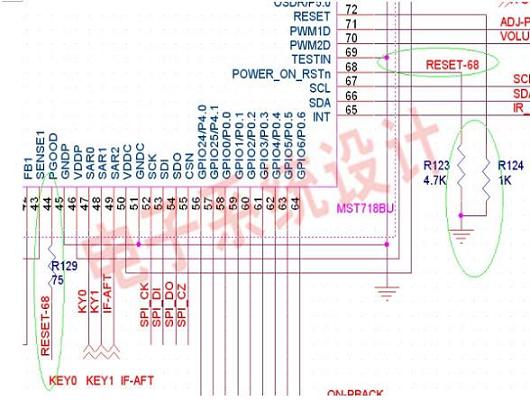

MST718BE/U的Powergood(引腳44) 、Power_on_RStn(引腳68)、Reset (引腳72)為內部復位引腳，它們靠內部產生的復位信號給芯片內部其他模塊提供復位。其中Powergood 、Power_on_RStn通過一個75歐姆電阻連接到一起，Power_on_RStn需要4.7K電阻連接到芯片附近GND上，Reset需要用1K電阻連接到芯片附近GND上。具體連接方式見圖4。

圖5：串行閃存電路的連接電路圖

4. 串行閃存電路的連接

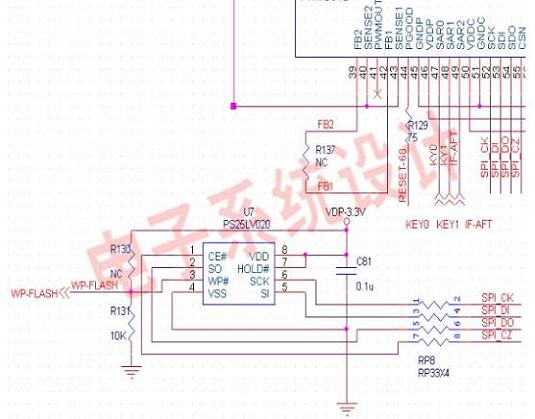

MST718BE/U電視平臺所運行的程序要求被寫到一顆外置串行閃存芯片PS25LV020內。Mstar公司在提供MST718BE/U芯片的同時，將同時提供這顆閃存芯片，這樣不但方便電視制造商使用，同時也能較好地保證了MST718BE/U與閃存芯片之間配合的穩定性。PS25LV020具有256KB儲存空間，對于功能要求不是特別復雜的電視平臺來說已經足夠。MST718BE/U是通過一個四位串行總線與PS25LV020進行數據讀取的。具體電路見圖5。

本文小結

基于MST718BE/U開發出的LCD TV，可以針對歐洲、美國市場需要，換用管腳兼容的芯片，使產品兼容全球市場的要求。其中，MST718BE是針對歐洲市場開發的，具有圖文，麗音功能；MST7181BU是針對美國市場開發的，支持CCD和Vchip功能。由于Mstar公司已將這些功能集成在芯片硬件DSP中，開發商可直接在現有的基礎上構建其應用層，并對其進行調用。對于MST718BE/U， Mstar公司還提供成熟的底層軟件平臺，能加快LCD TV 軟件的開發進度。

通過以上說明可知，構建定制的LCD電視信號處理平臺并非難事。為進一步推動對LCD TV的研發，Mstar公司現已設計出并提供 基于MST718BE/U的LCD平臺演示板，可作為參考設計和效果演示工具。該演示板是一個針對全球市場的LCD TV平臺，支持圖文、麗音功能，而通過換用管腳兼容的同型芯片，則還能支持CCD和Vchip功能。
