功放系統中無論是低檔還是高檔機，除了音量控制外都有音調控制電路，在一些低檔機廠家為節省成本，其音調部分僅采用阻容式，當音調調節時往往使得高低音相互干擾，而且缺乏力度和清晰感，聽起來非常渾濁雜亂，聽久了令人煩燥不安，這些機子棄之又覺浪費，但用之又不滿意，如果有動手能力的話，很有必要花幾十元對其動動手術（摩機）–––––制作一款高品質的音調板來替換原機音調部分。下面就向廣大發燒友介紹幾款品質極佳的音調電路供愛好者選擇。其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基礎上增加了3D音場效果處理功能的新一代發燒精品，筆者建議首選LM4610N。

    圖1是由2塊NE5532N組成的高中低音音調及音量控制電路（圖中僅畫一聲道，另一聲道完全一樣），原理為：信號經IC1（作緩沖放大及隔離作用，避免負載與信號源之間的影響）進入由電阻電容組成的三個頻率均衡網絡，即高音、中音、低音的頻率，當調節RP1–––RP3相應的低中高頻就會相應地進入由IC2及其反饋電路組成的反相放大器電路，調節RP1–––RP3就是提升或衰減了高中低音，從而實現了音頻調節作用。需要說明一點是所采用的NE5532N必須是正宗品，如美國大S的、飛利浦的，這樣才使行本電路的信噪比、動態范圍、瞬態響應和控制效果均達到相當高水準。（欲獲更高的水準NE5532N可換為NE5535N、OP275、AD827JN等精品運放，當然價格就高一點了）。

    圖2是采用二階RC有源二分頻電路，該電路由2塊NE5532N構成（圖中僅畫一聲道，另一聲道相同），圖中IC1A與IC1B分別組成低通與高通濾波器，完成音頻信號的分割，再分別送到高低音音量控制電位器再分別進入高低音功放電路去推動高音喇叭和低音喇叭。利用該電路的缺點是要多增加一對功板電路及增多一組接線柱。相對來說需要多花點錢，但采用前級分頻的優點卻是非常明顯的：①改善了低音音質；②兼顧了高低音揚聲器的發聲效率；③解決了以住電路中高低音揚聲器聯接時存在的阻抗不匹配問題；④音調調節的動態范圍明顯變大。正是如此很多發燒友都愛玩電子分頻功放。

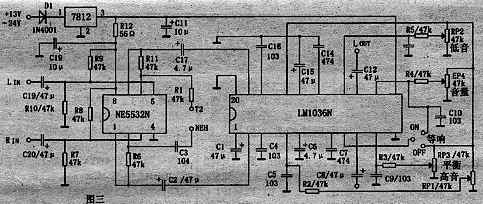

    圖3是一款音量、音調、平衡、等響控制電路，其核心是采用美國國家半導體公司的高品質音調電路LM1036N，并配以美國大S精品運放NE5532N作一級放大及展寬作用（T2與NEH短接時起作用，對卡座效果好），LM1036N是采用直流電平控制音調（高低音）、音量、平衡的雙聲道集成電路，并有等響控制，其作用是因人耳在音量較小時對高低頻信號靈敏度下降，因而需要在不同音量時對高低頻信號作適當附加提升補償，以使人耳在任何響度下均能聽到平坦、均衡的響度（圖3中LM1036N的7腳與12腳相接時起作用）。采用直流電平控制的優點是高低音調節互不影響，電位器用普通品并用長導線向外連接也無噪音引入，控制非常平滑。LM1036N的主要性能如下：工作電壓為9－18V（通常用12－15V），信噪比90dB，音調控制范圍15dB，音量控制范圍80dB，失真僅為0.03％。LM1036N其高音解析力和低音力度極佳，音質清晰自然流暢，是作功放音調的精品，相信廣大發燒友在眾多電子刊物上了解過了吧！

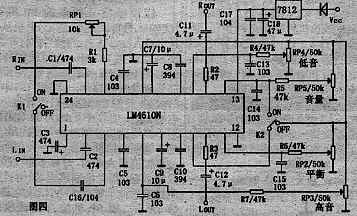

    在這里向廣大發燒友推介一款比LM1036N還佳的音調電路——LM4610N，該集成芯片是美國國家半導體公司（即NS公司）新推出的一款包含了LM1036N的全部功能外，還具有立體聲3D環繞聲音場效果處理功能，當K2接通時3D環繞聲處理功能開啟，此時可根據自己的愛好將立體聲三維（3D）音場效果調至最佳即可！LM4610N的主要性能參數如下：工作電壓為9－16V（典型采用12V），音調調節范圍±15dB，平衡調節范圍1－20dB，音量調節范圍75dB，總諧波失真僅為0.03％，信噪比80dB，頻響寬達250KHz。LM4610N除具備了LM1036N極佳的音質外還具備了3D環繞聲音場效果處理功能（開關接通調節RP5可獲喜歡的效果），其三維空間感包圍感極強(類似SRS的效果)，圖4是LM4610N的應用電路，是替換或組裝功放系統中音調部分的首選之極品。

    只要元件完好，焊接正確，上述四種音調電路的制作并不難，關鍵在于合理地設計印刷線路板，采用高品質的發燒元件才能發揮各自的特性，筆者的設計以上四種音調電路均不帶變壓器電源的，因?yàn)閹ё儔浩髦粫?huì)增加電磁波對音質的干擾，而整流濾波更是多此一舉，功放中難道沒有合適的電源嗎？的確沒有可制作一個有源伺服電源或并聯式穩壓電源，其效果還能發揮到至高景界！筆者元件選擇：①耦合電容用日本優質電容；②無極電容采用日本樂聲CBB金屬化無感電容；③電阻全用低噪音精度高的五色環金屬膜電阻；④線路板采用環氧板的，（業余情況下制作最好鍍一層錫，批量生產可采用鍍銀工藝的，效果更佳）；⑤由于LM4610N是新近在中國市場推出，比較難買，可以郵購得到。

    替換功放機音調部分具體視不同的機子，有不同的方案，相信有動手能力的朋友一定會的，在這里僅推薦一個如何組裝功放的方案：音源（如CD、VCD機等）→音效處理電路（如62415、BBE、3D等）→音調電路（如本文的四種電路）→前置放大（可以不要，若要?jiǎng)t要合理調整放大倍數）→功放電路（如TDA1514A、LM4766、LM1875T、LM3886TF、TDA7294等）→喇叭保護，另外還需變壓器及電源部分等，組裝時注意要一點接地法，力求噪音最小為止。
