它的阻抗為300Ω，算是高阻耳機，用CD機的耳放輸出接口推動它時，雖然聲壓也達到一定的水平，但由于驅動功率太小，開大音量時，失真較大，聲音不耐聽，發揮不了HD600的高音質特性，故決定自己制作一個耳機放大器。
????過去幾年里，自己也制作過幾款不同的電子管放大器，單從聽音感覺去比較，我認為電子管放大器的聲音要比晶體管放大器更動聽，因此耳機放大器也打算用電子管制作。上網看了一些耳機發燒友的制作經驗并研究了很多不同種類的電子管耳機放大器線路后，再考慮自己的電子管存貨，我決定選用Morgan?Jones(摩根·瓊斯)設計的電子管耳機放大器。?
電路原理

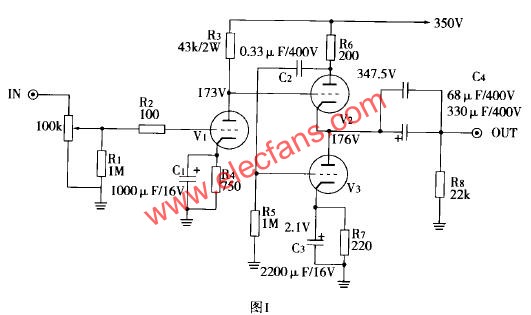

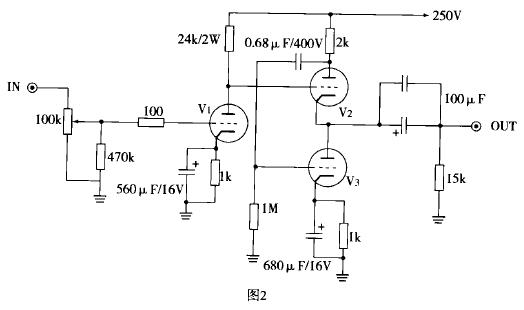

????該電路原理圖見圖1。它是一個無輸出變壓器(OTL)電路，沒有環路反饋，電路十分簡潔，非常適合初級耳機發燒友仿制。這個耳機放大器只用6N1一種型號的雙三極電子管，左右雙聲道共用3枚6N1電子管，6N1有很好的參數曲線，社會庫存量較大，而且售價不高，有利于降低成本。雖然聲音特色和特性會有所差異，但6N1原則上可與6N11(6922、6DJ8、ECC82、E88CC)兼容和互換，當然如果使用6N11，線路的相關元件和屏壓要作相應改變，圖2就是改用6N11電子管制作的該耳機放大器，供感興趣的朋友參考。?

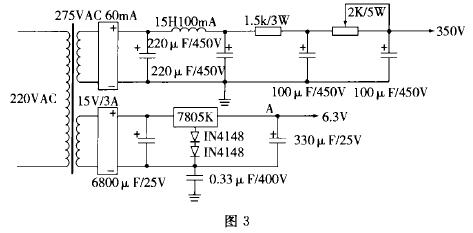

?????在這里我采用的是北京電子管廠生產的6N1T(特級)電子管。這個6N1?OTL放大器線路最大特點是采用不對稱輸出，它其實和前一段時間很流行的禾田茂氏放大器的線路有幾分相似，它去掉了禾田茂氏放大器的線路輸入級，信號經100k的音量控制電位器控制后輸入V1的柵極，其屏陰輸出使各種阻抗尤其是高阻抗耳機有較充裕的音量輸出。不過，6N1的OTL?輸出在驅動低阻抗耳機的表現可能不如它驅動高阻抗耳機。由于它的末級采用仿如SRPP般的不對稱輸出，需要較高電壓的電源供電。圖3為電源部分。

??
????在筆者的經驗中，簡單的線路要有良好的音效，電源部分要下很大的功夫。筆者制作的這款耳機放大器的電源不算復雜，但濾波作用很好。其中高壓部分采用經典的π型LC線路濾波，后經兩只電阻作RC濾波，有良好的減噪音特性。該線路的高壓為350V，陰極與燈絲間電壓超出了6N1規格書上要求的不大于100V，我在這里用一個0.33uF/400V的CBB電容將燈絲電源與地之間懸浮起來，這樣整個線路與地的連接是通過這個接地電容。高壓電源的輸出部分有一個1.5kΩ/3W和一個2kΩ/5w?可變電阻串聯，使用時可以通過調整2kΩ/5w可變電阻的阻值調節輸出電壓。在這里的燈絲供電是采用經整流后用7805K金屬殼三端穩壓器作直流穩壓供電；同時6N1的第9腳是位于電子管內兩個真空三極管的屏蔽層，在使用時應將它接地，不但可以減少交流聲，而且有利于減輕兩個真空三極管的互相干擾。

制作調整
????機箱使用鋁制底盤，變壓器和電子管裝在底盤的上部，底盤內部接線。交流電源插座和音頻輸入插座放在底板的后面，電源開關、耳機插座、音量控制部件裝在底板的前面。其中，輸入插座和音量控制盡可能遠離電源部分和電源開關。為了達到良好的音效，該機音頻線路所用的電阻是1/2W?的美國DALE電阻，大功率電阻用優質的金屬膜電阻，輸入音量控制選用日本ALPS?100K?藍色塑殼的品種，C1和C3為日本ELNA補品高速電解，C4用德國的WlMA聚丙烯電容時聲音清澈明亮，用法國的SOLEN是顯得更柔和一些，輸出電容在這里是用飛利普的330uF/400V電解和68uF/400V的SOLEN聚丙烯電容并聯組成，事實證明，這種接法既讓音質有效提高又不至于讓成本大量增加。
????變壓器采用60W?的R型變壓器，漏磁低，效率高，有利于提高音質。該變壓器的次級高壓線圈的電壓應在265V~280V之間，電流應大于50mA，低壓線圈的電壓應不低于10V，由于每個6N1的燈絲電流達0.6A，要供3個6N1的燈絲用電，低壓線圈的電流容量應大于2A。線路采用搭棚方式，各接地點以星型接地將總地線(12AWG的實心銅線)連接到固定處底板，底板用砂布磨出金屬光澤，保證接地可靠。如果條件許可，R型變壓器和15H?的扼流圈電感最好能封裝在接地的金屬盒里，以減少對周邊線路的干擾。
???通電前先測試放大器的電源供電是否正常，如果沒有負載，電源電壓會升高很多(約400V左右)，因此，測試電源電壓時最好是插上電子管，在插上電子管前應檢查焊接是否正確，有沒有虛焊等。在調整高壓電源電壓時，可改變并聯電阻2k/5W?的阻值，調節電壓在350V左右。測試燈絲電壓時也要求電子管裝在插座上，如果是空載，A點的電壓應在6.5～7V之間，在電子管裝在插座后，A點的電壓應是6.1～6.5V之間。
????線路是否正常應檢查電路圖1上的各點電壓數值。對于6N1電路，我測量在R3與V1的接點電壓為173V，R6與V2的接點電壓為347.5V，在輸出電容的正極有176V?的電壓，1.2V?的電壓在V1的陰極，在不同的使用環境中，這些點的電壓測量值會略有差異，L、R兩個通道之間也可能有稍許差異，這都是允許的。如果這些檢查都正常，就可以準備開機聆聽了。

試聽校音
????經過仔細調整的這款耳機放大器播放CD時音質相當扎實，而且信噪比很高，背景寧?kù)o。聽“蕭邦第2號鋼琴協奏曲”時管弦樂團散發出的立體音像和澄清通透音效通過HD600的播放顯得很逼真，這張CD碟我聽過很多次，但該耳機還是給我?guī)?lái)不同凡響的感受。“煲”了近一個星期后音色柔和而鮮明，高低頻延伸流暢，音調抑揚頓挫，變化豐富，低頻充滿微妙的質感變化，特別是鋼琴的觸鍵質感既優美豐富又充滿活力，聲音沒有普通晶體管耳放的單薄感，反而充滿能量和動感，立體感的表現也很出色。
????該機所用的電容對聲音的影響很大，有條件時請用高質產品。輸出電解電容C4用德國的ROE補品電解，聲音與飛利普電解相比別具特色。當然，如果有條件，左右聲道的元件尤其是電子管最好能配對使用，盡量使左右聲道的各點電壓測量值差異減輕，這樣，音效的立體感、聲像定位會更加準確，聲音會更流暢，節奏也更強烈。
????總的來看，這個耳放就算是音量開得很大，聲音也很圓潤，它的音場稍靠后，但很宏大，功率很強勁，推動HD600一點也不捉襟見肘，不但中頻聲音平滑，而且低音豐滿柔和，相當耐聽，長時間聆聽耳朵也不會有疲勞之感；用它推低阻抗耳機時聲音也稱得上不過不失。對它感興趣的朋友不妨依葫蘆畫瓢。
