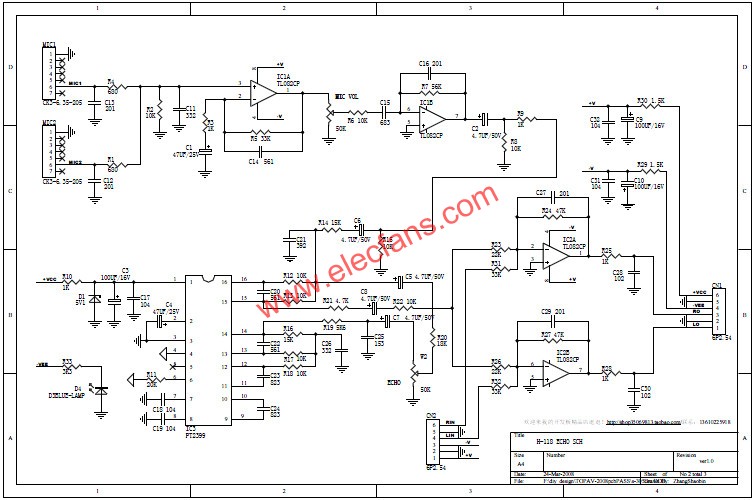

KALAOKE電路原理

1）話筒輸入由兩個話筒七腳插座引入信號，在話筒未插入時話筒輸出信號被短接到GND。只有在話筒插入時，話筒輸出信號才會與GND斷開,并有效輸出到后級功放。電路圖未畫出，7腳話筒有一組開關，話筒未插入，把輸出短路到地，起到靜噪的效果，話筒插入會自動短開，音頻通路暢通。這個大家找一個7腳座研究下。

2）話筒輸入信號經過IC1A雙運放一側放大器正相放大管后，由50K單聯電位器（2W1）實現話筒MIC VOL衰減調節，音量調節后的話筒信號再經過一級共射極放大電路，同樣由IC1B雙運放另一側實現反相放大，話筒信號最后進入RSM2399進行混響（ECHO）處理。調節2399底6腳下地電阻阻值可改變混響延時時間，一般以聽到漸弱連續的7個回聲為標準。

3）RSM2399可以處理音頻信號的延時效果，其外圍元件連接請參考PT2399的DATASHEET。

KALOKE電路檢修

1）MIC話筒電路故障:話筒無聲無輸出。

A）檢查MIC電路供電
檢修步驟先確認RSM2399供電正常，正常供電RSM2399的PIN1腳對地電壓為4.7V～5V,無信號輸入時為5V,同樣還須確認話筒IC1雙運放的供電正常。

B）檢查MIC信號通路
輸入MIC信號（插入話筒試音，同時測試），用示波器觀察C15是否有耦合的信號輸出。
如果C15沒有信號輸出說明故障在MIC雙運放IC1放大電路，須重點檢測IC1放大，是否供電不正?；蛘唏詈想娊忾_路，音量電位器虛焊，信號短路等不良，可排除故障。
如果C15有信號輸出說明RSM2399輸入信號OK，但是RSM2399無輸出，首先應檢測2C11耦合的信號是否因話筒插座不良被短接到地了。否則檢測RSM2399外圍電路和RSM2399品質。

注：話筒插入，輸出信號仍被短路到地，則話筒插座不良，須更換。正常狀態，兩個話筒插頭均未插入話筒，則信號被短接到地，任意一個插入則信號將不再被短接到地。

2）MIC電路故障：調節MIC VOL或者ECHO有雜音
檢修步驟重點應放在MIC VOL/ECHO電位器品質上，檢查是否電位器內部簧片接觸問題，可以用專用清洗液或者工業酒精清洗電位器內部，有條件則直接更換不良電位器。

3）MIC電路故障：MIC聲音失真
檢修步驟重點應放在兩個運放（IC2運放把MIC信號和其他音頻信號做了一個加法器混合，使人聲和音樂疊加KALAOKE）和RSM2399本身品質或者外圍元件品質。重點檢查他們的供電是否正常，必要時更換元件，用“替代法”縮小問題區域，直到找出問題給予排除。
