HDMI 在TV 應用中的注意事項
HDMI 做為一種新的數字視頻接口規范，其應用越來越廣泛。應
用HDMI 接口的數字電視機也越來越多，本文就HDMI 的幾個使用
細節做說明。
由于HDMI 的數據傳輸速度較高，它的布線有嚴格的要求。
一，HDMI layout 部分有幾個問題，如下：
1．ESD 元件： 請不要使用STZ6.2N，STZ6.8N（這應該是安
裝上該元件后阻抗只有50Ohm 的原因），推薦使用低電容值的
BAV99(<=1.5pF), 或者專門for HDMI 高速信號的ESD 器件

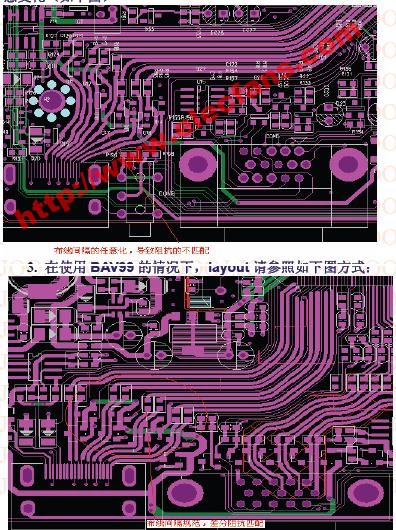

2．差分信號layout 請嚴格遵循差分原則，而不要使差分間距隨
意變化（如下圖）
3. 在使用BAV99 的情況下，layout 請參照如下圖方式：

4. 在使用ESD(0603)的情況下，layout 請參照如第3 項圖方式。
5. 因?yàn)樽呔€可能造成信號衰減，最好保證信號的線寬度在24mil
以上，差分信號之間的間隔只能為8mil。一組差分信號與另外一組
差分信號之間插入8mil 地線，四組信號線盡量做到等長。信號走線
采用圓形走線，以減小走線的阻抗（85 歐-115 歐之間）。
二，HDMI 的具體應用
1.HDMI 的切換開關PS201/PS301（Parade），TMDS341A(TI)在應用
上是兼容的。
2.HDMI 在調試時，必須燒有EDID 和HDCP 的KEY，僅有少數的DVD
輸出的HDMI 不需要檢測KEY。如果只有EDID 的，那么我們只能看
到圖像，而沒有聲音。另外，面對眾多的廠家HDMI 接口器件，部分
HDMI 的線與插座接觸并不是很好，也有可能導致沒有信號。部分組
信號衰弱，造成圖像有彩點和圖像有跳動。當然HPD 檢測能提供
HPD_SINK 信號，供給主器件判斷使用。
3.DVD 1080P 輸出不支持的原因是：DVD 輸出的HDMI 信號包中存
在錯誤（通過BK0B_05 寄存器可以讀出），我們軟件有嚴格的檢測包
的正確性，所以圖像不能顯示，加入補丁，當1080p 輸入HDMI 包中
有錯誤時，跳過檢錯處理程序，并且默認為YUV 模式，強制顯示。
補丁在附件中，覆蓋原函數即可。
4，DDC 的數據線電壓V-SCL 和V-SDA 的電壓要求在4.5 到5.5V
之間，高或低都不行。如果使用了CEC 標準，對CEC 這只腳也是有
電平要求的。
