　　移動數字電視標準綜述

　　目前全球主要存在4種移動數字電視的標準：歐洲的DVB-H、韓國廠商為主的S/T-DMB、日本NHK領導的ISDB-T、Qualcomm主推的MediaFLO。我國正在自主研發地面數字電視標準——DMB-TH，該標準主要針對傳統地面數字電視市場，并且理論上涵蓋了對移動數字電視的支持。與T-DMB相比，DVB-H在技術上具有一定的優勢，較寬的頻譜使得DVB-H在頻域上比較平坦，從而具有更好的頻率一致性;DVB-H所采用的QPSK的調制方式相對于T-DMB的D-QPSK而言，具有3dB的冗余;DVB-H的前向糾錯技術(MPE-FEC)可以帶來5~6dB的增益;時間分片技術也使DVB-H具有更加低的功耗(DVB-H終端的平均典型功耗一般小于80mW，而T-DMB一般為200mW以上)。但由于T-DMB開發較早，并有韓國的知名廠商的支持，在終端設備、整體方案和商業模式上都比DVB-H成熟，在目前我國移動數字電視市場中占據著主導地位。國內的許多手機設計廠商，都在進行著T-DMB手機電視的研發，預計在2007年初就可以看到產品。

　　移動數字電視終端

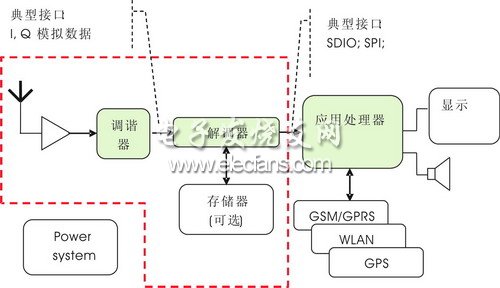

　　從應用模式來看，移動數字電視終端可以分為3類：筆記本上的應用，重點是DVB-T;手機上的應用，重點是DVB-H、T-DMB;專用設備(如PMP)的應用，重點也是DVB-H、T-DMB。通常來說，移動數字電視終端包含了4個關鍵部件，天線、調諧器(Tuner)、解調器(De-modulator)和應用處理器。圖1 顯示了一個典型的移動電視終端的架構。

?

　　圖1移動電話和PMP上的DVB-H接收終端

　　紅色邊框中的部分可以被設計成諸如SDIO卡等分離是模塊

　　基于Intel PXA270的移動數字手機電視的實現

　　PXA27x overview

　　PXA270處理器是一款集成的片上微處理器，廣泛的應用于高性能、低功耗、便攜、手持設備中。由于采用了on-the-fly電壓調整技術，頻率調整技術以及成熟的電源管理技術，使得英特爾XScale芯片能夠提供業界領先的高性能低功耗(MIPs/mW)性能。PXA27X處理器采用ARM架構，V5TE指令系統，遵從ARM編程模式，同時，PXA27X處理器還為諸如音頻和視頻處理提供無線MMX集成指令集，從而在一定功耗范圍內，大大提高了產品的性能。

?

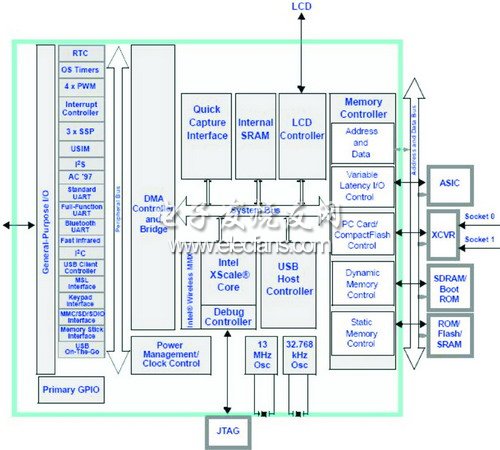

　　圖2 PXA270 芯片框架

　　英特爾提供的無線MMX技術可以避免使用額外的處理器或者加速芯片，從而大大延長了電池使用壽命。無線MMX技術包括了一套先進的多媒體指令集，能夠讓客戶在運行豐富的應用程序的同時大大減少功耗，從而把臺式電腦的性能帶給了PXA27X的處理器。英特爾無線MMX技術最初源于奔騰處理器家族，很多軟件開發者已經熟練掌握并使用這些指令，從而能夠迅速開發基于英特爾蜂窩電話和掌上電腦上的2D、3D游戲，MPEG4流媒體、無線編解碼技術、數字電視接收和語音識別的應用程序。

　　英特爾無線SpeedStep技術是首次被應用于PXA27X處理家族中。該技術提供了基于處理器需求從而動態調整功耗和性能的特性。這個新的特性可以在確保為復雜應用程序提供必要的性能的前提條件下，自由的改變電壓和頻率，從而顯著的降低無線手持設備的功耗，增加待機時間以及通話時間。 Xsclae Mobile DTV system

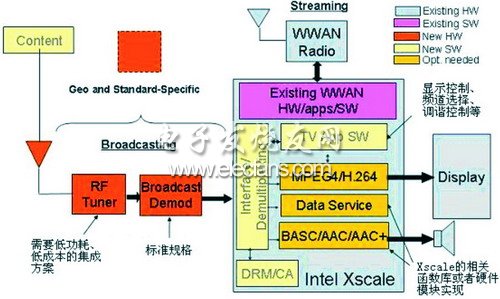

　　圖3簡要的表明了基于Xscale的移動數字電視系統的框架。

?

　　圖3 基于Xscale的移動數字電視框圖

　　結語

　　基于Xscale的移動數字電視應用就像GPS應用一樣是一個行將爆發的熱點應用，并且它們也非常可能進行有機的結合，連同PMP、手機功能一起組合形成一些多功能的便攜式產品，億道電子長期以來一直致力于這類便攜式產品的開發生產，更具體的情況請進一步參考由億道電子技術有限公司推出的Liod-DTV等參考設計方案。
