[組圖]6-8W雙音頻功率放大電路HA1394

HA1392是雙6-8W音頻功率放大集成電路，是日本日立公司生產的產品，當Vcc=25V RL=8Ω時，輸出功率每聲道為8.2W，THD=15%。適合于組合式立體聲音響系統和電視音頻放大，HA1394為12引線單列直插式塑料封裝結構，外形如圖1。

     電路特點：

    [1].雙音頻功率放大：7-8.2W/每聲道。

    [2].外接元件少（電容11個，電阻6個）。

    [3].工作電源電壓寬，18-35V。

    [4].噪聲小，失真低。

    [5].內有過熱保護電路。

    [5].輸出功率大，在4Ω負載時，12V電源每路可輸出4.3W功率，15V電源每路可輸出6.8W功率（THD=10%）。

    [6].內部設有熱保護電路。

     典型應用電路及電器參數：

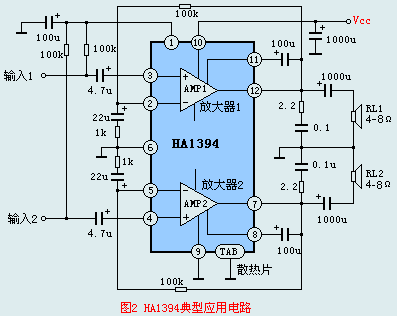

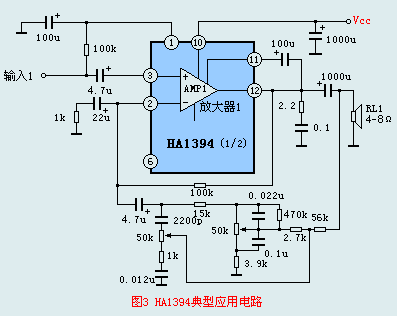

    HA1394由兩個獨立的功率放大器組成，其典型的應用電路如圖2，3所示。

HA1394電氣參數
參數名稱	符號	測試條件	最小值	典型值	最大值	單位
靜態電流	I_Q	Vin=0V（雙路）	-	80	150	mA
輸入電阻	Rin	f=1kHz	-	100	-	kΩ
電壓增益	Gv(dB)	f=1kHz	-	40	-	dB
電壓增益差	ΔGv(dB)	f=1kHz	-	-	1.5	dB
單聲道輸出功率	Pout	RL=8Ω,THD=5%	7.0	8.2	-	W
總諧波失真	THD	Pout=1W,f=1kHz	0.04	0.8	-	(%)
噪聲輸出	NO	Rg=10kΩ,BW=20Hz-20kHz	-	0.22	1.0	mV
串音	C.T	f=1kHz,Rg=600Ω	50	62	-	dB
電壓增益比	SVR	f=100Hz,Rg=600Ω	45	57	-	dB
頻響	fL fH	ΔGv=-3dB 低 f=1kHz 高	- -	40 80	- -	Hz kHz

HA1394極限參數
參數名稱	符號	極限值	單位
電源電壓	Vcc	35	V
單聲道輸出電流	To(peak)	4.5	A
耗散功率	P_T	15	W
結溫	Tj	150	℃
Topr	工作溫度	-20-+70	℃
儲存溫度	Tstg	-55-+125	℃

注：電源接通后，連接揚聲器時，可加兩只220Ω電阻作輸出電容的充電回路，以保護集成電路。
