前置放大采用了一支歐洲產TESLA牌低噪高頰雙三極管PCC88。該管增益適中(μ＝33)，陽極容許電流大(Ia＝15mA)，跨導高(12．5mA／V)，所需陽極電壓低。用它接成SRPP方式能得到25倍左右的電壓增益。

  為改善音質，減少干擾和穩定工作點，對PCC88燈絲供電采取了以下措施：1．降壓供電。燈絲電壓由標準的7V降至6．5V，能大幅降低管子的熱噪聲，增加電路的穩定性。2．燈絲電源由開關電源經LM317獲得，并采用懸浮式結構，避免對電子管工作狀態以及對音質的影響，3．墊高燈絲電位，通過兩支電阻對陽極電壓 進行分壓，將燈絲電位墊高至陽壓的1／3倍(這兩支電阻兼作高壓泄故)，降低了燈絲與陽極，特別是與U2管柵極、陰極間的電位差，能有效降低噪聲干擾。4．采用固定柵偏壓方式?！?8V電源經一個56k電阻和RD2．7穩壓管降壓得到—2.7V電壓，，由一支220k的電阻隔離接入柵極，陰極直接接地，免除了自給偏偏壓方式需在陰極電阻上并聯大電解電容所帶采的頻響及失真度指標下降等問題。

  電流放大級采用三級射極跟隨器，設置足夠的電流增益，減輕了前級膽管的負擔。用兩對D669／B649組成達林頓管結構，能消除由于信號過載引起的飽和削頂現象。當前級管接近飽和時，電流增益會迅速降低，使末級管水遠不會進入飽和區，實現信號“軟著陸”，避免刺耳失真。徹底取消負反饋，各級均采用推挽電路。

  末級用兩對東芝Hi—Fi對管2SC2564／2SAl094作并聯輸出。該管f_T＝90MHz，是常見的2SC3280／2SAl301特征頻率的三倍，電流12A．功率120W。推動級則選用日立發燒對管25D669／2SB649，該管f_T高達140MHz，耗散功率20W，用它與2SC2564／2SAl094搭檔能輸出相當溫暖甜潤的音色。

  末級設計成高偏置甲乙類輸出，管子靜態電流設置成360mA，使功放管始終工作在線性放大區，同時也可得到8W左右的甲類功率(8Ω)，作乙類輸出時，最大輸出功率可達140W!

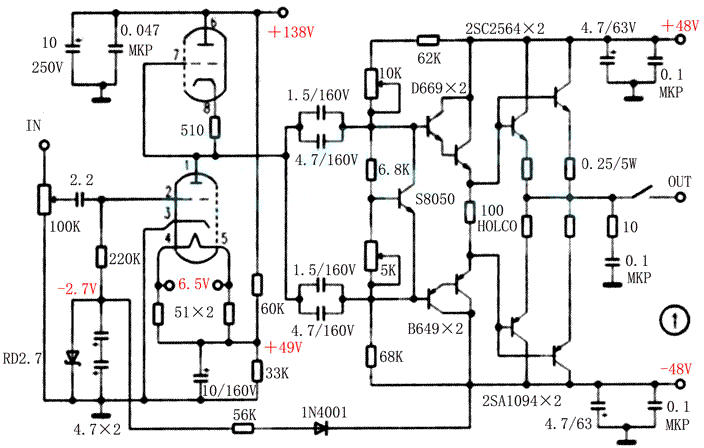

  采用高頻開關電源作整臺功放的能量供給(見圖2)。電子管供電選用三洋83P機芯彩電開關電源線路，稍做改動自制而成。后級供電選用兩***生產的明緯牌工業級S-320—48型開關電源構成±48V、6．5A電源，功率達320W，開關頻率167kHz，設有過流、過壓、過熱等多種保護功能，內置自動風冷系統。

  線路布置上遵循星形一點接地法則。除末級晶體管靜態工作點需耐心細致反復調試外，整機無需過多調整便能得到優美動聽的放音效果。
