用AD827/OPA2604/NE5532制作的負反饋高中低音調電路

　　音調控制電路的作用是用于適時調整音色，使之符合各種不同的聽音要求，用來補償音源的錄音缺陷或音箱的頻響等，由于其結構和使用方法比較簡單，負作用少，因而對一般條件的用戶來說，使用音調控制器簡單可靠，它的用途在音響系統中占有重要的地位，在一些網友的觀點是音響系統特別是音頻功率放大電路中以簡潔為上的原則為上，減少信號通道中多余功能電路，以達到原汁原味的聽音效果，筆者也贊成這種說法，問題是如果你已擁有夠發燒級的高檔音箱單元，它的高低頻響應達到一個理想的較為平坦曲線，這種說法是對的，而多數人擁用的箱體單元是普通的低價市面貨，加上音調電路來改善它的高低頻延伸，在聽音效果上還是相當?shù)囊粋€(gè)投資少見效快的一個途徑。　

　　音響電路的種類有RC衰減式和反饋式兩面種，還有本站價紹的AA類音調電路（實際上也是
RC衰減式，只不過前級用AA類放大），兩種電路各有優缺點，RC電路由于為無源元件，電路工作穩定，相位特性好，但是信噪比差，對前后級放大電路輸入輸出阻抗的要求較高，易受外界磁場的干撓，還有一個是對高低音的控制范圍較小。負反饋式音調電路有一定的增益，信噪比高，非線性失真較小，電路的動態范圍大，但是由于電路處于深度負反饋狀態，如果布線設計不合理的易產生自激，綜合以上的兩種電路的優缺點，本站決定選用反饋式音調電路來配合本站的SSE01/SSE02，理由是它的缺點可以在精心合理的布線中加以克服，同時在運放的輸出端和反相輸入端加入防自激的相位補償電容，在運放的電源供電腳4,8腳最近的位置加入電源退耦電容，這樣也為使用轉換速率較高對電路設計和布線要求較高的發燒運AD827/OPA2604做音調控制創造條件，不選用RC電路另外一原因是本站的曾搞出的AA音調板并定做出成品，在實際上和SSE01/SSE02板配合時信噪比不理想且易受電源變壓器的磁場干撓，故放棄它重新設計為下面介紹的SSE06　HIFI音調板，在實際配合本站的SSE01／SSE02板時通過更換不同的運放，均達到相當滿意聽音效果。

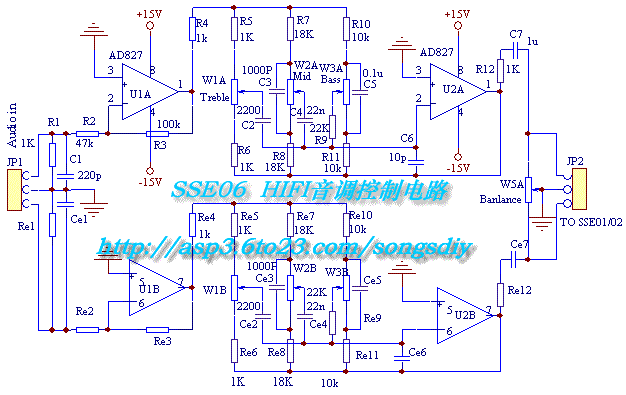

　　音調控制電路如上圖,由W1，W2，W3，W4，分別實現高音，中音，低音，平衡控制電路，音量電路由于本站的SSE01/SSE02板上已經設有音量電位器，故不再增加，音量電位其中運放U1做為前級信號的緩沖放大，R3/R2的值為1-5倍之間，本站設為2倍放大，可以根據實際的音源情況改變R2的值加以調整，信號通道中的電容C2，C4，C7對音質的影響較大，用高品質量發燒電容德國紅WIMA 電容，運算放大器U2選用高品質的發燒運放AD827/OPA2604/NE5532均可以，音色表現不同，燒友可根據自已喜好加以選取，有關前級發燒運放的音色特點請看聯系我們中有詳細的說明，上圖中和常見的功率放大器中的音調控制中只有高低音控制不同是增設中音控制電路，在聽音中，中頻部分和音樂的臨場感關系密切，中頻過亮或單薄都將導致臨場失真，由W2入相關外圍元件構成對1000HZ-2000HZ的中頻信號做6-10dB的提升或衰減，達到中頻控制的目的。

　在電源的設計上這里改用LM317/LM337構成的有源伺服穩壓電源，比78/79系列構成的有源伺服電源相比在電源內阻和噪聲低一個數量級，紋波抑制更強，和一些相對復雜的洼田式具有電源結構簡單，性能穩定的優點，在成本上雖提高了些，但是實際使用上對音質的改善也相當?shù)拿黠@。電路圖如上圖，輸入電壓為交流雙12V-雙18V均可，其中影響電壓精度的電阻R14/Re14,R15/Re15的參數要一致，這樣才能達到正負電源的良好對稱性，輸出的電壓值不一定為雙15V，但是正負電壓達到一致（一般運放電壓為DC雙12V-雙15V均可正常工作）

　　　　　　　　　　　　　　PCB板設計圖如下

　　PCB設計上充分的地考慮到用高速率的運放使用上的嚴格要求，在離ＩＣ電源腳最近的位置增加WIMA CBB退耦電容，電路的電源遠離小信號處理部分，增加地線隔離措施，以及嚴格的一點接地布線措施，使用本板得到最佳的信噪比。
　　下面是本站最近從廠家定做的本頁介紹的用發燒運放制作的帶高，中，低，平衡的音調控制板實物圖片。

１

２

３

　　元器件選取：在影響音質的關鍵元件上均用上發燒元件，退耦電容均用WIMA CBB 的0.1U電容,音頻交連耦合電容用WIMA 1U電容,C14/Ce14用正品的ELNA（S）高速補品電解電容，PCB板和SSE01/SSE02板一樣的工藝，為藍色加厚2MM鍍金板
　　電源輸入：交流雙12V-雙18V可共用環變上的小電壓輸出組。
安裝接線注意事項：
信號的輸入 ，輸出座均為板上的白色針式插座，其中靠近大電解濾波電容的插座為信號輸出座，其它一個為輸入座，信號線最好用專用的屏蔽信號線，以避免交流磁場的干撓。電源輸入座為板上的藍色的接線座，其中注意中間標為GND的為地線，不要搞錯。　　

　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　和本站的SSE01/SSE02板配合使用時注意：

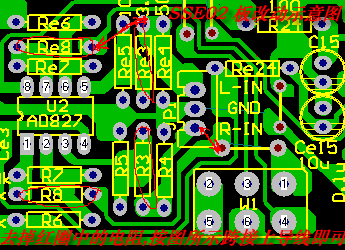

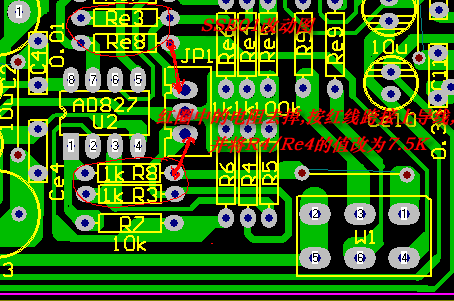

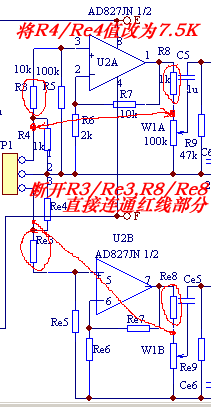

　 1.為了減小不必要的噪聲，提高信噪比，節約成本，已經購買過本站的SSE01/SSE02板的網友在另配本板做前級音調控制時，應該對SSE01/SSE02板做些小小的改動，即斷開或去掉該板的前級放大部分，如下圖所示

　　

經過改動后，接線就可以利用原SSE01/SSE02板上的音頻輸入座，直接連上本網頁介紹的SSE06板的信號輸出線，即接線流程為：信號源--》SSE06音調板信號輸入座，SSE06音調板信號輸出座--》SSE01/SSE02音頻輸入座，接上電源，揚聲器輸出，通電即可工作。需要指出的是，為了避免信號線受交流工頻磁場的影響，信號線最好用三蕊屏蔽線。
２．關于發燒運放的選取，本站提供的幾類發燒包括NE5532,OPA2604,AD827,AD812運均為DIP8封裝形式,可以在功放板前級上直接相互替代,但用在本反饋式音調板上時,由于它們的轉換速率和增益帶寬不同,相位補償電容C6/Ce6的電容取值會不同,在高頻10KHZ-80KHZ頻段方波特性測試中發現,U1,U2均為AD812或AD827時不要加該相位補償電容在該頻段沒有發現過沖現象發生,AD827/AD812的輸出腳電壓沒有零飄現象,加上補償電容反而出現方波特性變差,而用NE5532/OPA2604時,則必需要加上該補償電容,取值為30-50P(本站用33P)的高頻瓷片電容,用以消除方波波峰的輕微振鈴現象,在聽音上,通過以上嚴格測試取值,配合本站后級功放板SSE01/SSE02板時,在高音區要清晰纖細許多,透明度提高,很好的發揮了各發燒IC的優越性能,而簡單相互替代通常達不到預期的效果,在測試中除緩沖放大運放U1,音調控制U2統一用同一類運放外,即本站的代號為SSE06A(用NE5532x2),SSE06B(AD827X2),SSE06C(OPA2604X2),SSE06D(AD812X2).還嘗試做另外的幾類搭配均可以有較好的中高頻方波特性圖
　　 A:用NE5532(U1,用作緩沖放大)+OPA2604(U2,音調控制),C6/Ce6用33P,　代號為SSE06E
　　 B.用AD827(U1)+AD812(U2),不用相位補償電容(取消C6,Ce6),　　　　　代號為SSE06F
其它搭配如用NE5532/OPA2604 + AD827 或NE5532/OPA2604 + AD812 在10KHZ到80KHZ頻率內波峰有振鈴現象,建議不要采納.以上兩種方案可以為已購買本站的SSE01/SSE02板的網友提供參考建議,還有一點就是性能好的運放做為U2,直接輸出推動后級的功放板才能發揮該運放的優異性能.
