LM4766+NE5532 HI-FI功放制作

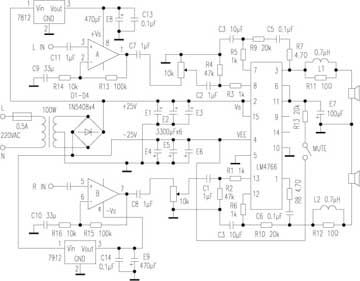

我向大家推薦的這款有源音箱功放用兩個集成電路芯片即ＬＭ４７６６和ＮＥ５５３２。其中ＬＭ４７６６是美國半導體公司專為數字電路設計的音頻功率放大器，在正負３０Ｖ供電時能在８Ω負載上產生３０Ｗ×２的正弦輸出功率，具有輸出功率大、信號放大不失真、電路連接簡單等優點。
　　前置放大部分采用ＮＥ５５３２作１０倍放大線路，耦合電容選擇德國ＷＩＭＡ聚丙補品電容，大容量的濾波電容選擇日本的ＥＬＮＡ電解電容，電阻都選用五環金屬膜電阻。該功放電路如下圖所示。
　　電源部分選用環形變壓器１００Ｗ雙１８Ｖ。給ＮＥ５５３２供電是由７８１２和７９１２來完成。整流器選用３Ａ全橋。ＬＭ４７６６的{6}腳和{11}腳分別是左右聲道的ＭＵＴＥ控制引腳，可以一起控制，也可以分別控制（我這種接法是一起控制，如果你想分別控制的話，需要將{6}腳和{11}腳分別接到ＬＭ４７６６的{4}腳）。高音選用銀笛ＹＤＱＧ５－２，最大功率３０Ｗ，低音選用銀笛ＹＤ１７８－２Ｐ，最大功率６０Ｗ。
　　連接好所有的電路和器件以后，試聽的感覺是音質柔和而優美，豐滿而富有彈性，特別是在玩３Ｄ游戲時所表現出來的震撼效果真是令人無法形容。

　　　　　　　　　　　　　　　　　　　　　　　　　　

點擊放大查看　

閱讀全文
