純直流場效應管功放電路-配

【電路原理】

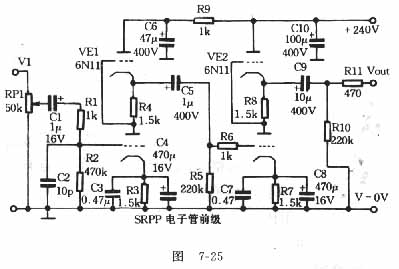

    這款場效應管功放，適合那些傾心于電子管音色，因而各種原因無法自制出靚聲的膽后級發燒友。此款雙極型場效應管功放與電子管的輸出特性極為相似，頻率特性好，音色與膽后級相近，再配上電子管前置放大則更為理想。SRPP電子管前置放大電路，如圖7-25所示。

    其電路為并聯調整式推挽電路，又可稱為分流調整式推挽電路，原是用于高頻輸入級，如VHF／UHF的電子管高頻頭線路，而用于AF輸入，無論失真度、線性度、放大率、動態和低輸出阻抗均全面優勝于一般的甲類三極管放大器，巨與許多其它的電子管線路設計相反，SRPP電路的失真率隨著頻率上升而減小。
    此電路明明是兩只電子管串聯著的，怎么是并聯調整式推挽電路呢？這是對交流工作而言，兩只管子直流供電方式是串聯著的，每只擔負一半的電源電壓。但對交流信號就不一樣，上面管子的屏極是對地相通，輸入取自下面管子的屏極，又由陰極輸出（共屏電路），這樣兩只管子就變成了并聯工作了。因?yàn)殡娮庸艿臇艠O是上作在相對陰極為負的情況下，使得偏置電路也極為簡單，此原理不能用于晶體管或運放電路中。

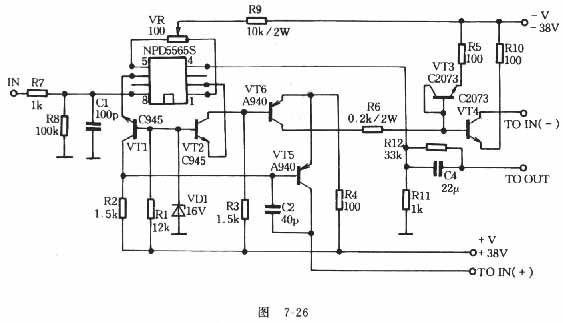

    場效應管功放級電路原理，差分排動級原理如閣7-26所示。差分輸入級采用場效應攣生模塊NPD5565S，其參數為VDss=55V，iDss=6～15mA，其輸入特性非常好（高輸入阻抗），如無NPD5565S，也可用其它小功率N溝道管，耐壓要求大于100V，Gm值配對，誤差要小于2％。VR既是源極負反饋電阻也是中點電位調零電阻。VT3、VT4是鏡像恒流源的特點是對直流電路近似通路，而對交流而言是開路，這樣就能滿足各管的直流工作點，又能使交流信號盡可能地傳送到下一級，這對于推動級來說是最好的，又因不用傳統的普通直流放大器的中點伺服電路，使得中點電位調零極方便、簡單。VT5、VT6為電壓放大級，因本電路采用電流傾注式，R4決定VT5、VT6的工作電流大小，故調節R4、使VT5、VT6的工作電流為80mA，工作在甲類狀態，一方面可以消除可怕的交越失真，另外可使它的負載能力加強。如果中點電位調到零點但不穩定（即中點飄移），這時可把R6的阻值減少，采用6.8kohm或4.7kohm，但阻值不能小于4.7kohm，而且VT3～VT6的散熱面積要足夠大。

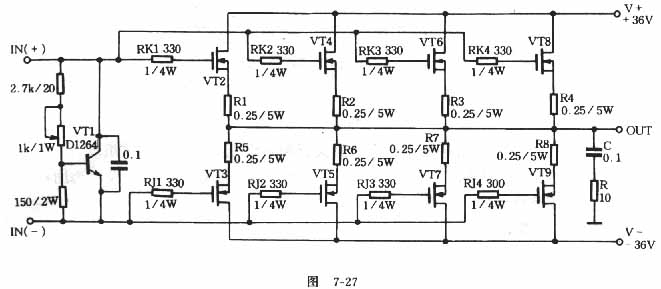

    功放級原理如圖7-27所示，推動級與后級之間的耦合取消傳統的電容耦合方式，功率放大管采用雙極型FET場效應管，此線路每聲道為4對，并聯使用，降低輸出阻尼系數。此線路輸出功率為50W，欣賞大動態音樂足夠。每聲道為4對時，如果配對比較困難，可采用2對，配對誤差要求在3％以內。各管要用云母絕緣，并涂上導熱硅脂。各功率管的柵極電阻采用五色環1／4W的金屬膜電阻。阻值越大，音色越“暖和”，經試驗在330ohm到470ohm之間為最好。吸收回路中C與R的值不能太小，也可不要。
    【元器件選擇】
電源變壓器采用600W環型變壓器，如用E型變壓器則更好，推動級與功放級及每聲道的電源要獨立分開。整流橋采用高速橋并聯使用。濾波電容采用德國ROE高速大容量電解電容。每聲道的濾波電解電容總?cè)萘恳笥?3000uF，容量越大低頻越深。大電解電容上要并聯小容量高速電解電容和聚丙烯電容。推動級電壓要稍高于后級電壓，推動級電源能采用伺服電源則更好。
