在自制功放電路時，最頭痛的問題莫過于差分電路的晶體管配對和調零漂，一個不小心還把功放管給沖了……現在好了（怎么聽上去象廣告J ？）可以試一試TDA7250。 TDA7250為SGS-THOMSON公司出品的一款功放驅動IC，它的特性如下：

·外圍電路簡單，制作方便；

·支持電壓范圍寬：2V-90V（±10V-±45V）；

·具有不需要溫度補償?shù)牧闫?a href="http://m.makelele.cn/soft/data/4-10/" target="_blank">控制電路；

·功率晶體管過流保護；

·靜噪/待機功能；

·耗電量少；

·低諧波失真：PO=40W、fo=1KHz時諧波失真=0.004%

·輸出功率60W/8Ω、100W/4Ω。

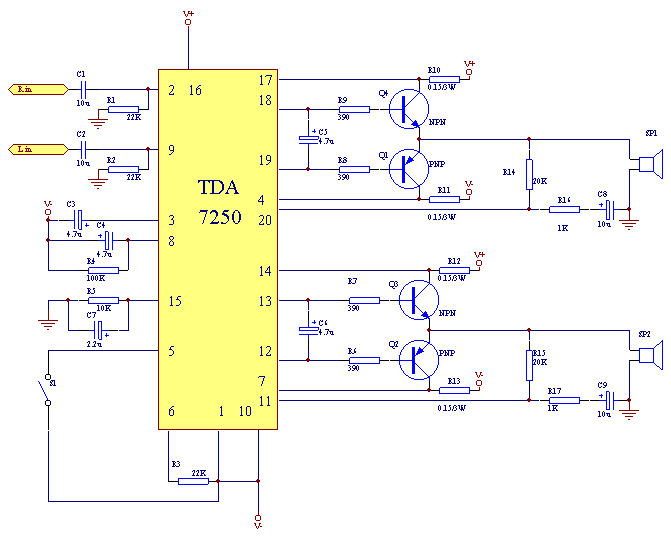

以下是應用電路圖：

從以上電路可以看出TDA7250的過流保護原理是檢測電阻R₁₁、R₁₂、R₁₃、R₁₄的電壓。當晶體管的過流時，根據U=I·R，得出電阻的端電壓隨之增加，到達一定的電壓后，TDA7250就將晶體管基極的電壓置零，從而達到晶體管過流保護的作用。電阻R₁₄、R₁₅、R₁₆、R₁₇為負反饋回路，整個電路的增益由R₁₄、R₁₅和R₁₆、R₁₇的比值決定，公式G_V=1+R₁₄/R₁₆或者G_V=1+R₁₅/R₁₇。

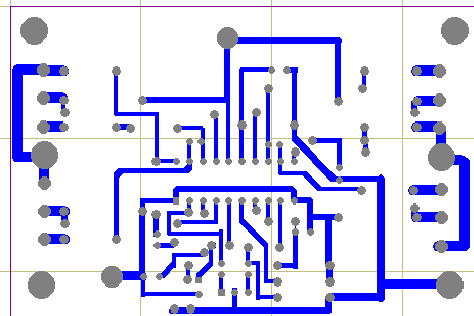

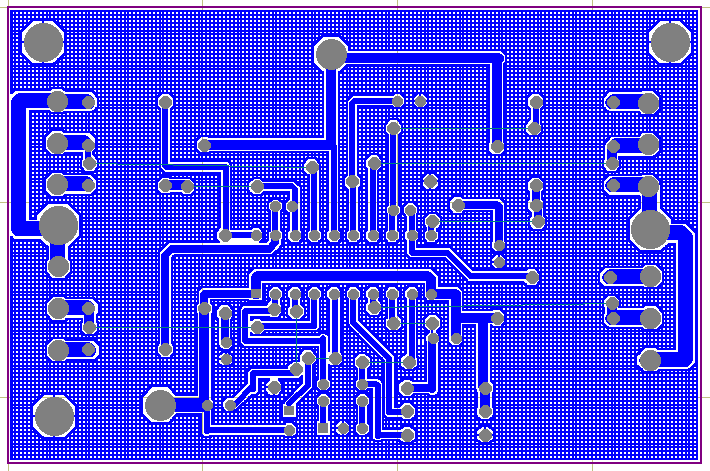

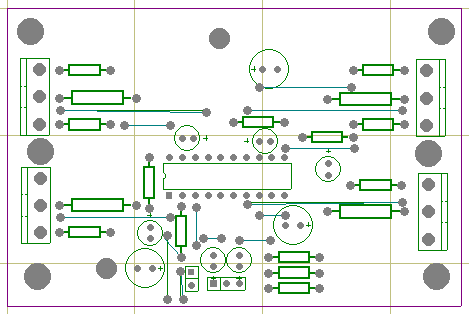

    上面是PCB圖和元件排列圖，下圖是送PCB板廠加工的PCB圖。

以上電路對于電子發燒友來說，還有一個用途：比較不同的功率管的差別。正好我手頭有MJ11032/11033、MJ11015/11016、2SC3055/2955、2SC4278/A1633、2SB522/D522、TIP142/147等對管，于是逐一接上一試。音箱為飛達的12寸箱。結果如下：

   最先聽的是MJ11032/11033，此對管高音通透、明亮，中音圓潤飽滿、唇齒音清晰可聞，低音更是強勁有力，富有彈性，聽過它的低音后，覺得其它對管的低音都差些，特別是2SC3055/2955和TIP142/147更是索然無味；MJ11015/11016在高、中、低音上比MJ11032/11033都差些，特別是在低音的力度和高音的泛音；2SB522/D522的音色比較純正，低音量感比MJ11015/11016還要差，但是在高音的泛音上比較MJ11015/11016好；2SC4278/A1633整體跟2SB522/D522差不多，高音好象比2SB522/D522還要好；而2SC3055/2955和TIP142/147就覺得很差，不知道是否買的是正品。以上是我個人的耳朵和心理的感覺，僅作參考。
