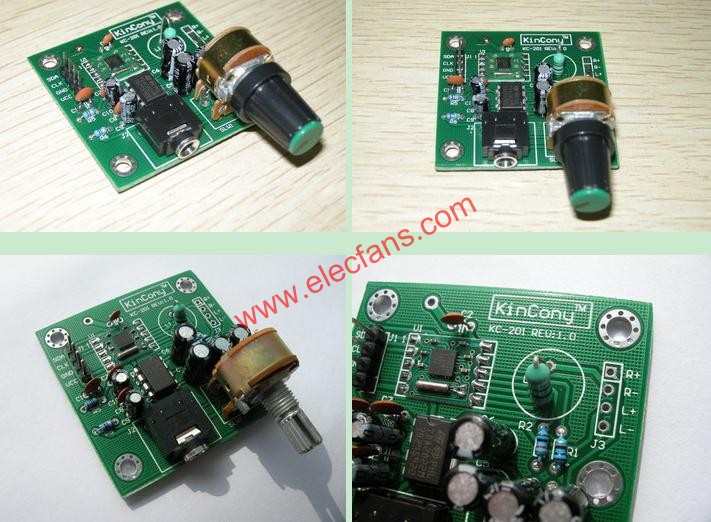

KC-201為FM立體聲收音模塊，配合單片機最小系統電路或本公司單片機實驗板夠完成 88MHz--108MHz頻率的調頻廣播接收。模塊采用TEA5767/CL5767 專用FM芯片，接收穩定可靠。板載TDA2822功放電路，同時有左右聲道音量調節電位器。

模塊主要參數和特點：

????A、采用通用的102BC模塊的封裝。
????B、兼容TEA5767及CL3767軟、硬件（軟件搜索使用IF中頻功率判斷方式，如原機型使用立體聲判斷方式的只需少做軟件改動即可）。
????C、靈敏度高、噪聲小、搞干擾能力強、外接元件極少、使用極其簡單，板子尺寸為 47mm*48mm 。
????D、I2C串行數據總線接口通訊。
????E、采用先進的SEEK硬件搜臺方式，全頻段搜索只需4～5Sec，在幅提高搜臺速度。
????F、內置LDO調整、低功耗、超寬電壓使用范圍（2.7~5.5VDC）。
????G、內置噪聲消除、軟靜音、低音增強電路設計。
????H、FM及MPX立體聲采用DSP處理器。
????I、應用簡便、成本低，性價比高。

KC-201 FM立體聲收音模塊接口說明：

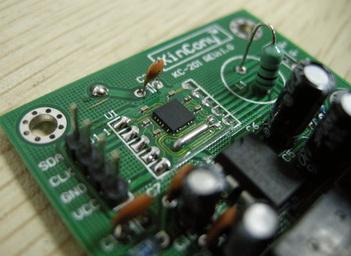

????模塊左側“J1”是與單片機連接的IIC總線接口，分別為：SDA（數據）、CLK（時鐘）、GND（地）、VCC（電源）
????模塊右側“J3”是音頻輸出口：R+（右聲道輸出線+）、R-（右聲道輸出線-）、L+（左聲道輸出線+）、L-（左聲道輸出線-）

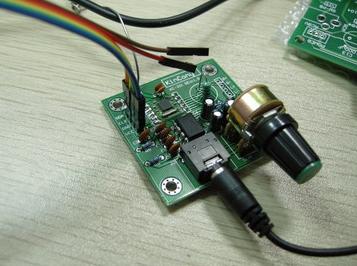

????模塊左下側“J2”為外置耳機插孔,插上耳機后，左右聲道音頻輸出自動切換到耳機上，拔掉耳機后，左右聲道輸出自動切換到J3輸出端。

以下是我們?cè)谕瓿蒄M收音模塊開發中使用分立元件搭焊的試驗過程：

????我們用5767收音模塊通過搭焊與實驗板相連，做成了整個收音實驗，TDA5767和CL5767的指令完全兼容，可以直接代換。其實TEA5767的控制也不算很難，只要看懂了TEA5767.pdf（這個在我們的網站上可以下載到），然后用C51就可以控制它，實現FM收音功能。下面就來談?wù)凾EA5767的編程思路，希望對有興趣弄這個芯片的朋友有些幫助。

??? （1）首先選擇好你硬件的晶振，這在輸入模式的相應位設置，只有兩種晶體選擇！一種是32.768KHz,一種是13MHz。通過字節4的XTAL可以控制：當XTAL=1時，用的是32.768KH，而當XTAL=0時，用的是13MHz。當然大家應該要清楚，這個晶振外接的哦。
????（2）選擇好收音的制式，有日本和歐洲兩種模式，其頻率覆蓋范圍不同。
????（3）將輸出模式選擇立體聲，不要使能全體靜音和左右靜音。這個可以通過字節3控制，具體請看TEA5767.pdf。

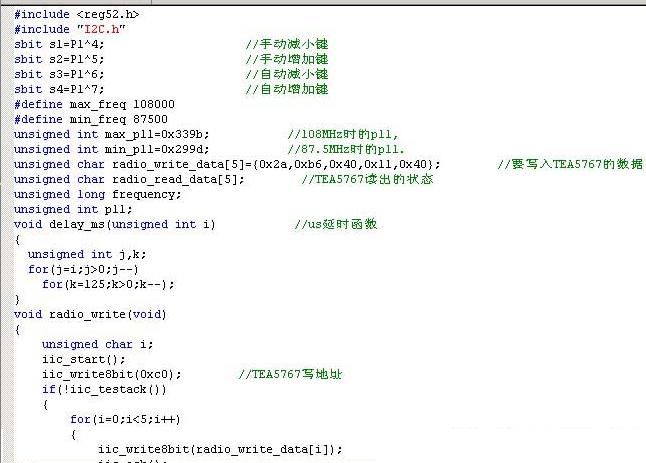

????（4）其它幾個音效控制位可以不理會！如HCC，SNC。其實，我初始化是將date[2]=0x20, date[3]=0x11, date[4]=0x00，當然具體的還得看你的硬件部分這么接的拉。
????（5）有兩個擴展輸出端口，可以做指示和其他控制，但是PORT1可以兼職做內部狀態指示，由SI控制。

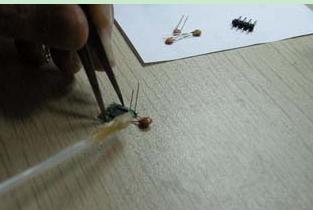

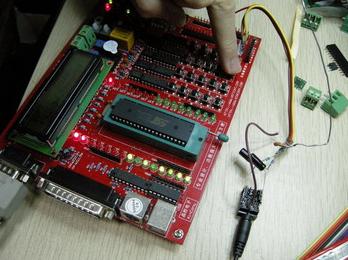

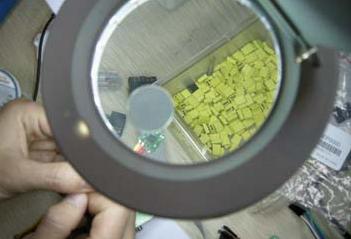

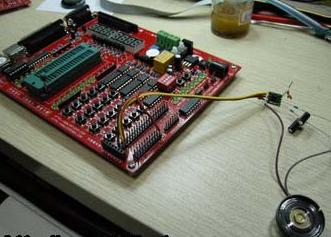

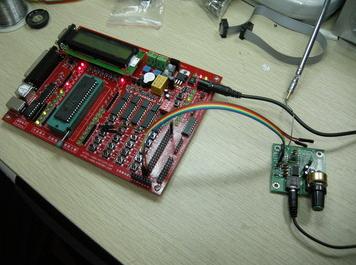

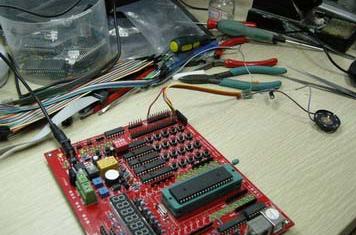

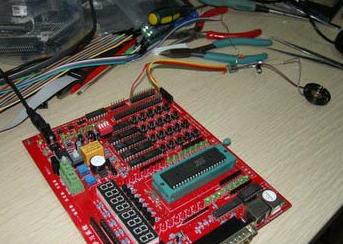

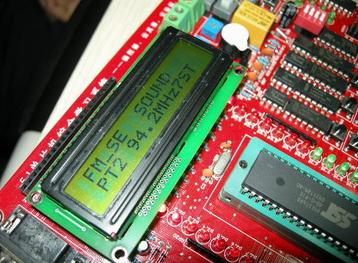

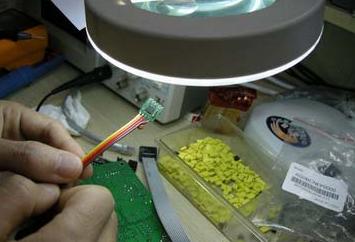

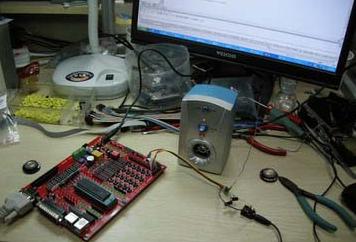

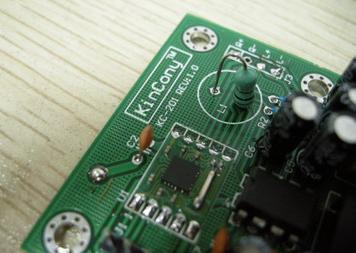

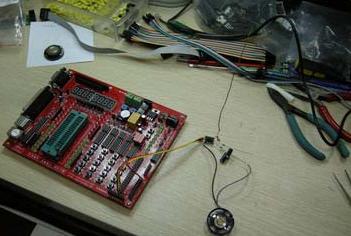

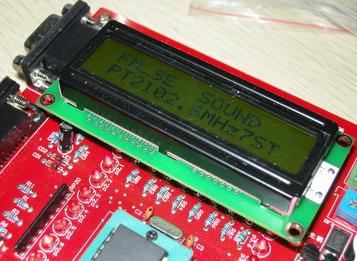

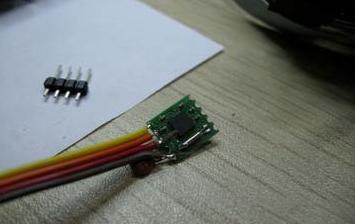

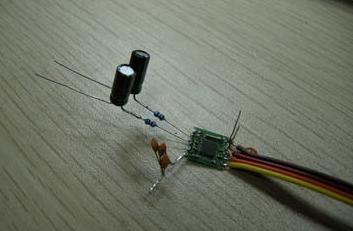

下面我們來分享一下試驗全過程，我們使用搭焊的方式來完成，因?yàn)橥鈬娐泛芎?jiǎn)單，只要接上天線、電源和音頻輸出就可以了：

]

[page_break]

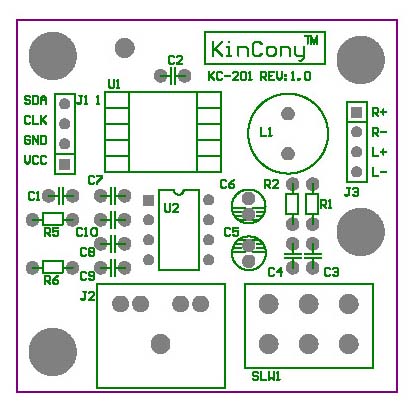

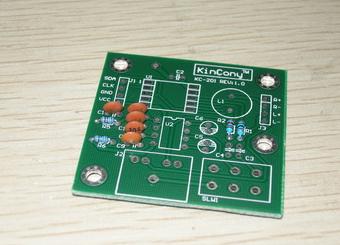

KC-201 FM立體聲收音模塊 元件分布說明：

模塊相關背景知識介紹：

FM模塊知識：

??? CL3767是一片低功耗電調諧調頻立體聲收音機電路，其內部集成了中頻選頻和解調網絡，可以做到完全免調，因此只需要很少量的小體積外圍元件。CL3767HN可以應用在歐洲、美國和日本不同的FM波段環境。該產品具有如下特點：
高靈敏度(使用低噪聲射頻輸入放大器）
兼容美國/歐洲(87.5 to 108 MHz)和日本(76 to 91MHz)調頻波段
預調諧接收日本電視伴音至108 MHz
高放自動增益控制（AGC）電路
LC調諧振蕩用低成本固定芯片
調頻中頻選擇在內部完成，中頻免調
三種振蕩基準頻率輸入32.768K、13M、6.5M
鎖相環調諧系統
由總線模式管腳來選擇I2C總線模式或三線模式
由總線輸出7位中頻計數，由總線輸出4位電平
軟靜音，立體聲消噪（SNC），高電平切割（HCC）
軟靜音，立體聲消噪（SNC），高電平切割（HCC）能通過總線關斷
免調諧立體聲解碼器，自動搜索調諧功能
待機模式
兩個軟件可編程端口，總線輸入，輸出線三態模式
自動調節溫度范圍（在VCCA, VCC(VCO) 和VCCD = 5 V）

軟件編程說明：

（1）I2C-總線說明
I2C 總線是通過二根I2C 總線是通過二根線（串行數據線和串行時鐘線）來連接器件之間通信的總線，并根據地址識別每個器件。啟動總線后的第一個字節的高七位是從器件的尋址地址。
IC 的地址為C0：1100000 。
I2C 總線的邏輯結構：收發機。
最低位未使用。
最大低電平和最小高電平分別限定在0.2VCCD和0.45VCCD。
總線模式（BUSMODE）引腳必須接地時工作在I2C-總線模式
注：總線工作在最大時鐘頻率為400KHz，不能連接IC到一個正工作在高時鐘的總線上。

（2）： 數據傳輸數據順序：地址，字節1，字節2，字節3，字節4，字節5（數據傳送必須按順序）。地址最
低位為“0”，表示寫操作到CL5767。 每個字節的第七位被認為是最高位，并作為字節的第一位傳送。 在時鐘的下降沿，數據變?yōu)橛行?a target="_blank">信號。在每一字節后面的停止信號可以縮短傳送時間。
在整個傳輸完成之前發送一個停止條件： 保留的字節將包含以前的信息。 如果一個字沒有傳送完，新的字節將被使用，但新的調諧周期不會開始。 通過standby位設置，芯片可以工作在省電的待機模式；總線仍然激活。屏蔽總線界面可以減小待機電流。如果總線界面被屏蔽則程序沒有待機模式，芯片維持正常工作，但已經脫離總線。軟口1能夠被用作調諧指示器輸出，在搜臺沒有完成的時候，軟口1輸出低電平。當搜到預先設置的臺或搜索完成或界定波段達到時，軟口1輸出高電平。當?shù)谖遄止?jié)最大有效位設置為邏輯1時，鎖相環的參考頻率改變。調諧系統能夠工作在XTAL2引腳接6.5MHz晶振。

（3）：上電復位在上電復位時，靜音位置“1”，其他所有位置“0”。為了初始化集成塊所有位必須重新設定。

(4)： I2C-總線協議表1：寫模式

注意：1：S 為啟動條件。

1. 2：A 為應答信號。
2. 3：P 為停止條件。

表2：讀模式

注意：1：S 為啟動條件。
2：A 為應答信號。表3：IC 地址位

注：1：讀或者寫模式

a) 0 對CL5767 寫操作。
b) 1 對CL5767 讀操作。
（5）： 3-線說明3-線控制：寫/讀，時鐘和數據線；工作在最大時鐘頻率為1MHz。提示：通過standby位設置，芯片可以工作在省電的待機模式。在待機模式下芯片必須設置在寫模式。在待機期間，當芯片設置為讀模式時，芯片會保持?jǐn)?shù)據。屏蔽總線界面可以減小待機電流。如果總線界面被屏蔽則程序沒有待機模式，芯片維持正常工作，但已經脫離時鐘和數據線。

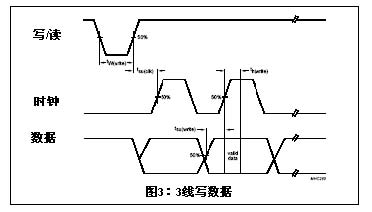

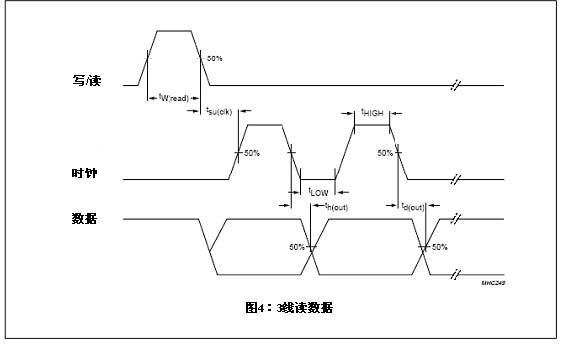

（6）：數據傳輸數據順序：地址，字節1，字節2，字節3，字節4，字節5（數據傳送必須按順序）。 在寫/讀控制的上升沿可以寫數據到芯片。在時鐘的上升沿之前，數據必須為有效信號。當時鐘為低時可改變數據信號，在時鐘的上升沿時數據被寫入芯片。在以開始二字節或每個字節之后，如果有新的開始信號，數據傳輸被停止。 在寫/讀控制的下降沿可以從芯片讀數據。當時鐘為低時，寫/讀控制改變。在寫/讀控制的下降沿?cái)?shù)據端出現第一個字節的最大有效位。在時鐘下降沿移存數據，在上升沿讀數據。要實現兩個連續的讀或?qū)懖僮?，?xiě)/讀必須固定在最少一個時鐘周期。當一個搜索調諧請求被發送時，芯片將自動開始搜索，搜索方向和搜索停止電平可以設置。當搜到一個強度等于或大于停止電平時，調諧系統停止且準備好標志位為高。在搜索期間，當一個制式已經符合時，調諧系統停止且制式標志位為高。在這種情況下準備好標志位也為高。 軟口1能夠被用作調諧指示器輸出，在搜臺沒有完成的時候，軟口1輸出低電平。當搜到預先設置的臺或搜索完成或界定波段達到時，軟口1輸出高電平。當?shù)谖遄止?jié)最大有效位設置為邏輯1時，鎖相環的參考頻率改變。調諧系統能夠工作在XTAL2引腳接6.5MHz晶振。
（7）： 上電復位在上電復位時，靜音位置“1”，其他所有位任意設置。為了初始化集成塊所有位必須重新設定。

（8）：寫數據

表4：寫模式

表5 數據字節1 的格式

表6 數據字節1 的各個位描述

表7 數據字節2 的格式

表8 數據字節2 的各個位描述

表9 數據字節3 的格式

表10 數據字節3 的各個位描述

表11：搜索停止標準設定

表12：數據字節4 的格式

表13：數據字節4 的各個位描述

表14：數據字節5 的格式

表15：數據字節5 的各個位描述

（9）：讀數據

表16：讀模式表17：數據字節1 的格式

表18：數據字節1 的各個位描述

表19：數據字節2 的格式

表20：數據字節2 的各個位描述

表21：數據字節3 的格式

表22：數據字節3 的各個位描述

表23：數據字節4 的格式

表24：數據字節4 的各個位描述

表25：數據字節5 的格式

表26：數據字節5 的各個位描述

（10）： 總線傳輸時間表27：數字電平和傳輸時間
