將模塊按正常情況進行連接。如無特殊要求音頻輸入頻率為1 kHz 的正弦波，電源電壓為±120 V。測試插座XSZ 的8 腳，如為高電平( + SV) 則表示模塊處于保護狀態，音頻輸出腳無信號輸出; 如為低電平( OV) 則表示模塊處于正常工作狀態，音頻輸出腳有信號輸出。

測試項目及測試情況分別為：

( 1) 靜音控制: 輸入靜音信號，音頻輸出腳無信號輸出，XSZ 的8 腳為高，模塊處于保護狀態，響應外部靜音控制;

( 2) 電源過壓保護: 將+ 120 V 電源升至+ 128 V,負電源保持不變，模塊進入保護狀態; 將- 120 V 電源降至- 128 V，正電源保持不變，模塊進入保護狀態;

( 3) 電源欠壓保護: 將+ 120 V 電源降至+ 100 V,負電源保持不變，模塊進入保護狀態; 將- 120 V 電源升至- 100 V，正電源保持不變，模塊進入保護狀態;

( 4) 電源反接保護: 將電源正負反接，模塊無損壞進入保護狀態;

( 5) 電源過流保護: 輸出標準負載換為2Ω，加大輸入音頻信號幅度，當輸出功率超過2 800 W 時，音頻輸出腳無信號輸出，XS2 的8 腳為高，模塊處于保護狀態;

( 6) 高溫保護: 用高溫溫箱對模塊進行加熱，當模塊內部溫度達到+ 80℃時，音頻輸出腳無信號輸出,XS2 的8 腳為高，模塊處于保護狀態;

( 7) 輸出對地保護: 將模塊輸出音頻腳與地短接,音頻輸出腳無信號輸出，XS2 的8 腳為高，模塊處于保護狀態;

( 8) 輸出短接保護: 將模塊輸出音頻腳相互短接,音頻輸出腳無信號輸出，XS2 的8 腳為高，模塊處于保護狀態;

( 9) 保護指示: 當模塊進入任一保護態時，XS2 的8 腳為高，模塊處于保護狀態。

從以上測試結果可以看出本文數字功率放大器在靜音控制、電源過壓保護及電源欠壓保護等多方面都可以滿足穩定工作的要求。

4. 2 技術指標測試

音頻輸入頻率為1 kHz 的正弦波，電源電壓為! 120 V。用計算機控制選擇音頻測試儀Audio Precision System One 的設置，根據不同的指標測試選擇測試項，測試結果如表1，圖4~ 圖6 所示。

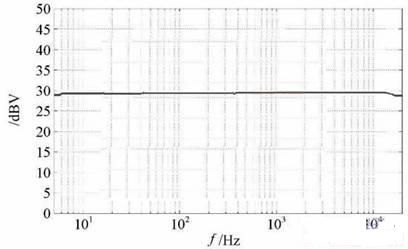

圖4 1 000 W/ 4 樣機頻響指標測試結果圖

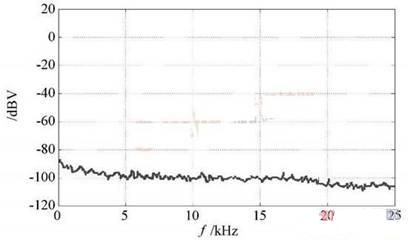

圖5 1 000 W/ 4 樣機噪聲低電平指標測試結果圖

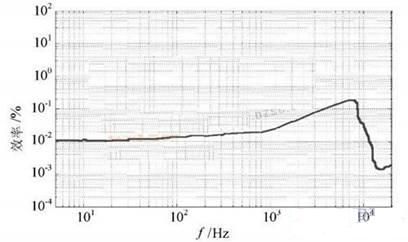

圖6 1 000 W/ 4 樣機失真度指標測試結果圖

4. 3 測試結果分析

將測試指標與傳統模擬功放和國外一流數字功放制造廠家進行對比，結果如表2 所示。由對比結果可以看出樣機的各項性能指標與國際知名廠家的專業功放基本一致。

高效數字功率放大器優化設計方案通過樣機的研制開發驗證合理可行，且實現了音頻信號高效率、高指標放大，在大功率領域的開發取得了較為理想的效果,采用NBDD 脈寬調制方式，實現了高質量脈寬調制，完美再現脈寬調制波形，失真度指標高，為提高系統可靠性所采取的各種保護措施都取得了預期的效果，提高了系統的可靠性。

?

5 結 語

采用NBDD 調制方式對音頻信號進行脈寬調制采樣，加入Dead T ime 后，再經由浮動電源和自舉相結合的驅動方式對脈寬調制信號進行放大，放大了的脈寬調制信號驅動半橋工作模式下的開關放大器進行功率放大，實現了高效率數字音頻功率放大器的優化設計，在方案設計中所采取的各種優化設計取得了一定的效果,分析計算方法合理可行。
?
