基于K9F6408U0A和SPDS202A的數碼錄音系統

K9F6408U0A 是三星公司生產的與非型64兆位快閃存儲器，它具有工作電壓低、擦寫速度快、體積小等優點。SPDS202A的***凌陽公司生產的語音芯片。文中介紹了以SPDS202A為核心的數碼錄音系統，同時介紹了實現兩片 K9F6408U0A 之間拷貝功能的具體方法。最后給出了相關的硬件接口及軟件程序。

　　1 K9F6408U0A 的性能簡介

　　 K9F6408U0A 的最大優點在于其命令、數據和地址均可通過8條I/O口線與主控制器進行通信。這樣就大大簡化了系統的連線，增強了系統的穩定性。除8條I/O口線外， K9F6408U0A 還包括以下幾條控制線，從而可方便地實現系統主控制器對 K9F6408U0A 的控制。它們分別為：

　　CLE：命令鎖存使能端，高電平有效。在WE信號的上升沿，命令信號可通過I/O口鎖入命令寄存器。

　　ALE：地址鎖存使能端，高電平有效。在WE信號的上升沿，地址信號可通過I/O口鎖入地址寄存器。

　　CE：片選線，低電平有效。在頁編程或塊擦除操作期間或器件處于忙狀態時，CE高電平將被忽略。

　　WE：寫使能口，命令、地址和數據在WE信號的上升沿被鎖定。

　　RE：讀使能口，在該口的下降沿將數據送到I/O口線上，并使內部列地址寄存器增1。

　　WP：寫保護口，低電平有效。當其為低時，編程和擦除操作禁止。

　　R/B：操作狀態指示信號。為低時，表示正在編程、擦除或讀操作，操作結束后變高。

　　2 SPDS202A簡介

　　SPDS202A是***SUNPLUS公司生產的性價比很高的語音芯片，它可以非常方便地與主機接口，主機通過發命令碼來控制語音芯片的錄音、放音等功能。它具有以下特點：

　　●為單片音頻/語音編碼/*芯片，采用SACM-S480或SACM-S3200壓縮和解壓算法。具有8kHz采樣率，其數據低碼率為4.8kbps或32kbps;

　　●具有數字音量控制功能;

　　●具有FLASH管理功能，可在內部自動管理FLASH數據，其標準FLASH接口最多可以連接4片F(xiàn)LASH，共64Mbit。

　　●利用UART接口可以方便地與PC機及其它 RS232 器件接口，并可容易地上傳或下載數據;

　　●內嵌鎖相環電路;

　　●內嵌高品質10位8kHz ADC和DAC;

　　●功耗低，采用2.8V～3.6V工作電壓。

　　由于SPDS202A具有以上特點，因此只需增加極少的外圍電路就可構成大容量的語音錄放系統。

　　3 數碼錄音系統的構成

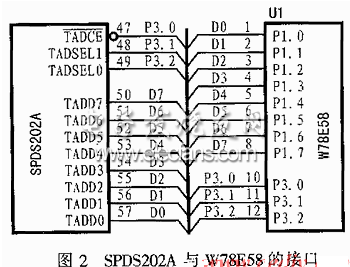

　　以SPDS202A為核心，以華邦公司的 W78E58 為主控制器的數碼錄音系統結構圖如圖1所示， W78E58 與 MCS-51 系列單片機兼容，其內置的32kflash EEPROM可作為程序存儲器，而內置的256字節SRAM很適合 K9F6408U0A 的磁編程操作。
