新型MP3解碼芯片VS1001K及其應用

摘要：VS1001K是芬蘭VLSI Solution公司生產的新型MP3解碼芯片。該芯片內含高質量的立體聲數模轉換器（ＤＡＣ）和耳機驅動電路，支持PCM數據輸入。它還具有體積小、功耗低、接口簡單、價格便宜等優點。文中介紹了VS1001K的引腳排列、內部結構和主要特點。同時重點介紹了VS1001K的SCI控制接口中各寄存器的功能和地址以及SDI數據接口的操作方法。最后給出了VS1001K的應用電路。

１　引言

目前，ＩＮＴＥＲＮＥＴ網上和便攜式播放器所使用的ＭＰ３音頻數據壓縮方法已經成為一種公認的行業標準了。這種方法以其壓縮率高、音質好而迅速風靡全世界。但實際上，許多ＭＰ３播放器的核心就是一片ＭＰ３音頻解碼芯片。ＶＳ１００１Ｋ是芬蘭ＶＬＳＩＳｏｌｕｔｉｏｎ公司推出的新型ＭＰ３解碼芯片。該芯片內含高質量的立體聲數模轉換器（ＤＡＣ）和耳機驅動電路，它支持ＰＣＭ數據輸入，同時具有體積小、功耗低、接口簡單、價格便宜等優點。因而有望成為新型ＭＰ３解碼器的首選芯片。

２?。郑樱保埃埃保说墓δ芙Y(jié)構

２．１ＶＳ１００１Ｋ的引腳功能

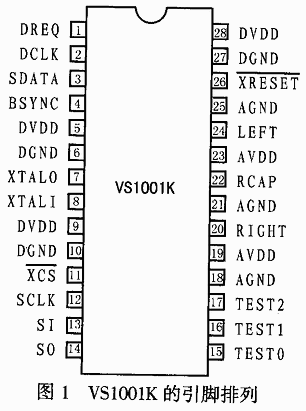

ＶＳ１００１Ｋ具有兩種封裝形式：分別為２８腳ＳＯＩＣ雙列式和４９腳ＢＧＡ球柵陣列式。圖１給出了２８腳ＳＯＩＣ封裝的引腳排列圖。各引腳的具體功能說明如表１所列。

表1 VS1001K的引腳功能

引腳號	引腳名稱	功能
1	DREQ	數據請求端口
2	DCLK	SDI時鐘信號輸入端
3	SDATA	SDI數據輸入端
4	BSYNC	字節同步信號端
5，9，28	DVDD	數字電源
6，10，27	DGND	數字地
7	XTALO	時鐘信號輸出
8	XTALI	時鐘信號輸入
11	XCS	片選，低電平有效
12	SCLK	SCI時鐘輸入端
13	SI	SCI數據輸入端
14	SO	SCI數據輸出端
15～17	TEST0	備用測試端口
18，21，25	AGND	模擬地
19，23	AVDD	模擬電源
20	RIGHT	右聲道音頻輸出
22	RCAP	外接電容接入端
24	LEFT	左聲道音頻輸出
26	XRESET	電路復位端，低電平有效

表2 SCI寄存器功能

寄存器名	地址	類型	功能
MODE	0x00	RW	用于控制VS1001K的操作
STATUS	0x01	RW	當前VS1001K的狀態信息
INT_FCTLH	0x02	-	內部寄存器，一般不用
CLOCKF	0x03	RW	控制時鐘頻率和倍頻器
DECODE_TIME	0x04	R	確定解碼時間（單位為秒）
AUDATA	0x05	R	聲音數據
WRAM	0x06	W	用于向程序RAM寫入用戶程序
WRAMADDR	0x07	W	為WRAM操作設置基地址
HDAT0	0x08	R	讀取MP3表頭數據
HDAT1	0x09	R	讀取MP3表頭數據
A1ADDR	0x0A	RW	確定用戶應用程序的開始地址
VOL	0x0B	RW	用于音量控制，高、低字節分別為左、右聲道。音量取值范圍為0～FF，0位最大，F(xiàn)F為最小
RESERVED	0x0C	-	保留
A1CTRL[0]	0x0D	RW	用于控制用戶應用程序
A1CTRL[1]	0x0E	RW	用于控制用戶應用程序

２．２ＶＳ１００１Ｋ的內部結構

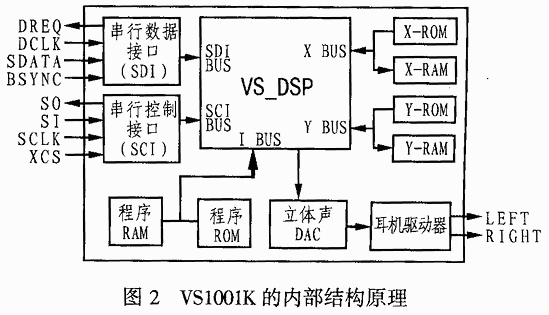

ＶＳ１００１Ｋ解碼芯片內部集成有ＶＳＤＳＰ處理器，同時它還集成有立體聲音頻ＤＡＣ、立體聲耳機放大驅動器、以及程序ＲＯＭ和程序ＲＡＭ等，此外，ＶＳ１００１Ｋ還帶有串行的數據接口和控制接口。圖２是ＶＳ１００１Ｋ的內部結構原理框圖。

３　ＶＳ１００１Ｋ的工作原理

ＶＳ１００１Ｋ主要通過兩個串行接口ＳＣＩ和ＳＤＩ來接收外部微處理器傳送來控制命令和ＭＰ３數據。其中ＳＣＩ用于接收外部微處理器傳送來控制命令，ＳＤＩ用來接收外部微處理器傳送的ＭＰ３數據。

３．１ＳＣＩ控制接口

對ＶＳ１００１Ｋ的控制主要是通過對ＳＣＩ中的１５個１６位寄存器進行操作來實現的。表２所列是ＳＣＩ的１５個１６位寄存器的名稱、地址、類型和功能說明。實際上，對ＶＳ１００１Ｋ的主要操作都是通過ＭＯＤＥ寄存器來完成的，表３給出了ＭＯＤＥ寄存器各位的操作功能說明。

表3 MODE寄存器的操作方法

位	名稱	功能	操作說明
0	SM_DIFF	差分輸出控制	0為正常，1為左聲道反相
1	SM_FFWD	快進	0為正?？焖俣龋?為快進
2	SM_RESET	軟件復位	0時不復位，1時復位
3	SM_MP12	是否解碼MP1和2	0為只解MP3，1時解碼MP1/2/3
4	SM_PDOWN	掉電控制	0為上電，1為掉電
5	SM_DAC	數模轉換模式控制	0為一般MPEG解碼，1為PCM解碼
6	SM_DACMONO	立體聲數模轉換控制	0為立體聲，1為單聲道
7	SM_BASS	高/低音增強器	0為關，1為開
8	SM_DACT	DCLK觸發沿	0為從MSB開始，1為從LSB開始
9	SM_BYTEORD	字節傳送順序	0為上升沿，1為降沿
10	SM_IBMODE	工作模式	0為從模式，1為主模式
11	SM_IBCLK	VS1001K在主模式工作時，用于DCLK頻率設置	0時選512kHz，1時選1024kHz

ＳＣＩ和外部微處理器的通訊協議包括指令字節、地址字節和１６位字三部分。其中指令字節取０Ｘ０３時為讀寄存器，?。埃兀埃矔r(shí)為寫寄存器；地址字節的主要用途是確定地址寄存器的地址，其范圍為０Ｘ００～０Ｘ０Ｅ．而１６位字則用于指向指定寄存器寫入或讀出的值。圖３所示是ＳＣＩ寄存器的讀寫操作時序。

３．２ＳＤＩ數據接口

當外部微處理器通過ＳＤＩ接口向ＶＳ１００１Ｋ傳送ＭＰ３數據時，在ＭＯＤＥ寄存器的不同設定下，ＳＤＩ可工作在主、從兩種模式。

當ＳＤＩ在主模式下工作時，其ＤＣＬＫ信號由ＶＳ１００１Ｋ內部產生（具體是５１２ｋＨｚ還是１０２４ｋＨｚ由ＭＯＤＥ寄存器的ＳＭＩＢＣＬＫ位決定），而當ＳＤＩ工作在從模式時，ＤＣＬＫ由外部輸入。

ＳＤＩ通常以字節為單位來進行數據傳送，并在ＤＣＬＫ的上升沿或下降沿（具體由ＭＯＤＥ寄存器的ＳＭ＿ＤＡＣＴ位決定）將ＳＤＡＴＡ數據信號輸入。數據傳送時采用高位在前還是低位在前是由ＭＯＤＥ寄存器的ＳＭＤＡＣＴ位來決定的。ＳＤＩ采用ＢＳＹＮＣ信號來確保數據傳送時不出現錯位的情況。

圖3、圖4

當ＳＤＩ在從模式下接收數據時，如果片內ＦＩＦＯ還有足夠的空間，ＶＳ１００１Ｋ會發出一個高電平ＤＲＥＱ數據請求信號，以表示可以接收至少３２個字節的ＭＰ３數據。

４ＶＳ１００１Ｋ的應用

圖４是ＶＳ１００１Ｋ通過ＳＤＩ和ＳＣＩ接口與外部微處理器進行連接的應用電路。從圖中可見，由于ＶＳ１００１Ｋ解碼器在其芯片內部已經集成了數模轉換器和耳機音頻驅動電路，因而其外圍電路十分簡單。實際上，圖４電路已經對ＶＳ１００１Ｋ與微處理器的接口電路進行了優化。

關于讀寫ＳＣＩ的寄存器或向ＳＤＩ傳送ＭＰ３數據的軟件編程，對于不同的外部微處理器，其軟件編程可能會有所不同。但都不是很復雜。限于篇幅，本文不再贅述。
