自從英國廣播公司(BBC)于1936年在倫敦開通世界上首個公共電視廣播以來，電視機技術已取得了長足的發展：從BBC于1953年首先開通彩色電視廣播，到日本NHK于1981年進行首例高清電視(HDTV)系統演示等，不一而足。當前，世界各國紛紛采取行動，以將TV信號從模擬傳輸升級至具備更高質量的數字制式。以美國為例，到2009年2月美國將停止模擬電視信號傳輸。

　　但是，“在客廳中坐在一個老式大盒子面前(看電視節目)的方式已經變得落伍。對于電視行業來說，新技術的發展，正催生著無窮的機遇”。這是美國《新聞周刊》2005年6月份所描述的一個景象。推動這些機遇的其中一項技術，就是平板顯示(FPD)。該技術具有以下兩個顯著特點：

　　● 支持高達1080p的高清電視(HDTV)

　　● 屏幕尺寸更大，但總體外形更小

　　不同尺寸平板電視的電源轉換鏈

　　平板電視與傳統電視很大的一項不同，便是傳統電視所采用的陰極射線管(CRT)被LCD或等離子屏幕取而代之，與之相應的是電視機厚度和機體尺寸的大幅降低。但是，我們應當注意的是：

　　● 平板電視消耗的電量相對較高，并且不同尺寸和功能組合的平板電視耗電量也會不同。與CRT電視相比，平板電視平均每立方厘米尺寸所消耗的功率要高出許多。

　　● 傳統上消費者會將電視擺放在客廳，電視機機身的噪聲傳播開來，可能會釀成一個問題。如果在電視機設計中增添冷卻風扇，可能不會受到消費者歡迎。

　　● 在消費電子領域，競爭非常激烈，成本問題非常重要，而目前平板電視的售價相對較高。

　　在這種情況下，平板電視制造商根據面板尺寸的不同，應用了不同的電源轉換鏈，從而優化每一款電視機的設計。

　　小尺寸：最大為21英寸

　　這種尺寸的平板電視功耗通常低于70W。這個數值低于大多數諧波含量標準對功耗的要求，因此無須使用功率因數校正(PFC)技術。在這種情況下，通常使用一個開關電源(SMPS)。在正常模式下，開關電源必須輸出額定功率，而在待機模式下，開關電源必須擁有較高的能效。

　　市場上也有不同的處理方式：如采用外部電源，適配器遵從各種不同標準和行為準則。當然，作為替代之選，電源也可被嵌在電視機內部作為開放式電源。這種電源必須滿足待機能耗要求，并且在有源模式運作下的能效較高，從而減少面板內的發熱量。

　　在使用內部電源單元和外部電源單元這兩種方式中，通常都采用到了反激式拓?fù)浣Y(jié)構。轉換器既能工作在固定頻率，也能工作在可變頻率(特別是就準諧振模式而言)。

　　在額定負載和輕載條件下，要同時實現較高能效，關鍵就在于要采用能夠根據負載狀況調整工作模式的智能開關電源控制器。

　　針對這種情況，多家半導體公司開發出了一些備選方案，以安森美公司為例：

　　● 跳過多余周期方案：固定頻率的如NCP1200/1216/1271，可變頻率的如NCP1207/1337。該方案如圖1所示。

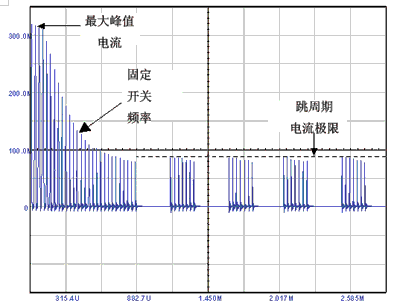

圖1 固定頻率模式下電流最小時進行周期變換

● 頻率反走方案：NCP1351

　　中等尺寸平板電視：介于26英寸至32英寸之間

　　對于這種尺寸面板的平板電視而言，功耗大幅增加，最大可達180W。由于輸入功率高于75W，因此，這種應用應該遵從歐盟IEC1000-3-2 D類標準或類似區域性諧波含量標準。在這里，功率因數校正(PFC)技術也開始應用；而且，由于主電源必須進行優化，以實現更高的能效和更小的體積。因此，有源PFC能夠發揮突出作用，對主電源單元輸入電壓的變化進行限制。在這種功率級別，臨界導電模式(CRM) PFC是應用得最為廣泛的拓?fù)?。在這方面，安森美半導體公司推出的NCP1606提供了一種具有高性價比并且可靠的解決方案。

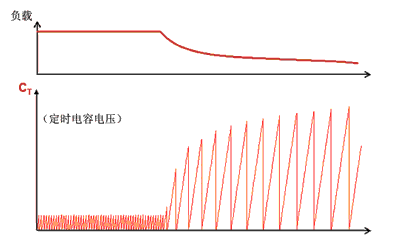

圖2 NCP1351-輸出功率減小時，開關頻率也隨之減小

在這種尺寸范圍面板的平板電視中，常用的有兩種電源轉換鏈。

　　第一種方法包含兩個電源(如圖3所示)。其中一個開關電源采用的是反激式拓?fù)?，專門用于背光，可為面板提供24 V@5A的輸出功率；另一個開關電源采用的也是反激式拓?fù)?，?fù)責為控制音視頻輸入輸出信號處理(CAVIO)板供電，可以提供40W@12V的功率(某些條件下電壓為5V)。后者還用于待機模式，在這種模式下，多種嚴格的輕載能效標準可以適用。

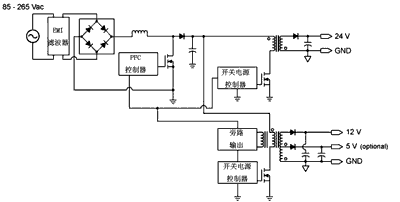

圖3 采用了2個反激式電源的26～32英寸面板

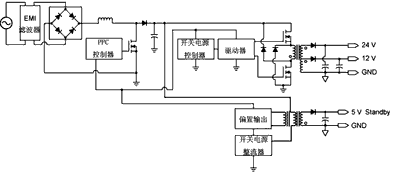

圖4 面板尺寸介于26～32英寸之間的平板電視中的電源結構

????? 第二種電源轉換鏈只包含一個主開關電源，可以為面板提供24V的電壓，還可以為CAVIO板提供12V電壓，這里要求的功率將在170W等級內。此外，它還包含另一個專用于待機模式的器件，該器件可在正常模式下提供10W功率，而在待機條件下的電流消耗僅為500mA。

　　為了適應更高的輸出功率，主開關電源的拓?fù)洳粦?yīng)該還是單開關反激，而應該采用雙開關反激，盡管這個區域也采用了一個半橋諧振LLC。這種拓?fù)渑c屏幕尺寸更大的面板共用一個通用拓?fù)洹?

　　這種方法有一個顯著的好處，就是優化了待機能耗，因?yàn)樵谶@個模式下，主開關電源器件與PFC的功能會被關閉。

　　這兩種方法中，采用雙開關電源的方法擁有許多優勢：

　　● 功率被予以更好地均衡，從而允許使用單開關反激轉換器。

　　● 消除了對背光進行數字調光過程中滋生的交互穩壓隱憂，避免了這個過程中負載變化過大的問題。

　　● 面向不需要執行IEC諧波兼容規范的美國/北美地區的產品型號中，更易于移除PFC級。

　　● 解耦源自CAVIO電源的面板功率。如果未來需要采用不同的背光技術，如EEFL、FEL和LED等，CAVIO電源可以簡化演進過程。
