引 言

　　本無線系統基于高速率射頻芯片的視頻通信系統，且具備即時拍攝功能;在視頻(連續)模式下采用QQVGA的分辨率傳輸視頻數據，為160×120(@13fps)，基本上能達到實時視頻的日的。在實際應用中，用戶可以在接收端的LCD中觀看(遠處的)發送端附近的景物。當見到感興趣的景物時，按下按鈕稍等片刻，即可得到1.3M像素的圖像，方便實用。為簡化設計，該系統只用了8位色深和RGB的數據格式，且未采用CCD攝像芯片，也未使用FPGA芯片進行邏輯控制，節省了成本。

　　下面著重講述以TMS320VC5402 DSP為控制核心的無線視頻通信系統，詳細描述DSP與攝像芯片以及DSP與射頻芯片這兩大部分的接口設計，分析設計中的要點，最后給出部分DSP匯編代碼。

　　1 無線實時視頻系統的組成與工作原理

　　1.1 OV9640攝像芯片簡介

　　OV9640是美國OmniVision公司推出的高性能CM0S圖像傳感器芯片.支持130萬像素的圖像拍照和多種分辨率，包括l280×960、VGA、QQVGA、CIF、QCIF等及多種數據輸出格式，如Raw RGB、YUV(4：2：2)、YcbCr(4：2：2)等;支持8位或16位數據輸出;通過SC-CB接口對其編程，可實現圖像處理的各種基本功能，譬如曝光控制、白平衡、色彩飽和、伽馬控制等;芯片電壓要求低，可應用于嵌入式移動設備。

　　1.2 nRF24L01射頻芯片簡介

　　nRF24L01是挪威Nordic公司的單片無線GFSK收發芯片，工作于2.4～2.5 GHz的ISM頻段，無線傳輸率最大為2Mbps，與MCU采用SPI接口進行控制和數據傳輸。相比其上一代產品nRF2401，nRF24LOl的性能更為優越，功耗更低。它最多能支持6路數據通道，且每條通道均支持Enhanced ShockBurst(ESB)技術，具備自動應糟(AACK)和自動重發(ART)功能，減輕了MCU的負擔，降低了無線數據的丟包率，提高了雙向傳輸?shù)男?。在開啟ESB的情況下，nRF24L0l發送完數據包后將自動切換到接收模式以等待對方的應答.并會根據寄存器的設定來實施自動重發。

　　1.3 系統硬件電路

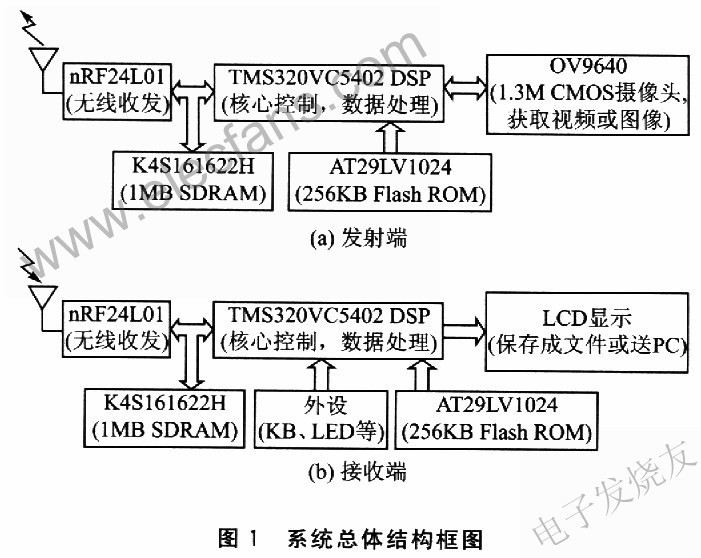

　　硬件電路由發送(獲取)端和接收(存儲顯示)端兩大部分組成，通過高速RF芯片實現在2.4 GHz頻段的無線鏈接。發送端以TMS320VC5402 DSP作為控制核心，OV9610攝像頭芯片作為視頻(或圖像)獲取前端，AT29LV1024 Flash ROM作為DSP自舉程序存儲芯片，K4S161622H IMB容量的SDRAM作為程序運行空間以及視頻數據緩沖，視頻數據最終通過射頻芯片nRF24LOl發射出去;接收端的硬件結構基本上與發送端一致，將前端的OV9640改換成后端的LCD顯示即可。整個系統的總體結構框圖如圖1所示。

　　1.4 系統工作原理和流程

　　1.4.1 發送端工作于視頻流模式

　　發送端由DSP作為核心控制芯片。DSP上電初始化，通過BootLoader把Flash ROM中的代碼加載到SDRAM中，實現系統的高速運行以加快數據的處理速度，并將HPI接口設定為通用I/O。然后，通過McBSPO緩沖串口將nRF24L0l設定為發送模式，把含有預定地址的數據包發送出占以檢測接收端，nRF24L01會自動切換到等待應答信號的模式。若存在正確的接收端(地址相符)，則nRF24L01通過INTO中斷通知DSP，使DSP重新將nRF24L01設定為發送模式，并立即對OV9640初始化，通過McBSPl緩沖串口來實現SCCB總線，啟動攝像頭并設定為連續幀模式。此時的分辨率為標準QQVGA，即160×120(@8bit)，最后，DSP把從D[7：O]獲得的8位并行數據轉化為串行格式，通過SDRAM緩沖和McBSP0送給nRF24L01，將視頻數據發射出去。若沒有檢測到正確的接收端(沒有INTO中斷發生)，則DSP會一直等待INTO發生或直到用戶關閉電源。

　　1.4.2 發送端工作于拍攝模式

　　在視頻流傳輸過程中，nRF24LOl可以同時監聽空中信號并自動應答。若收到來自接收端的拍照通知(按下按鈕)，則把OV9640設定為標準拍攝模式，分辨率為l280×960(@8bit)。然后，DSP將nRF24L01設定為發送模式，并將此時的幀數據發送出去。圖像數據發送完成并等到接收確認信號后，系統將重新回到視頻流模式。若接收不成功，則nRF24LOl的自動重發功能將確保數據傳輸?shù)耐暾浴?/P>

　　1.4.3 接收端的工作流程

　　接收端上電初始化的情況基本與發送端一致，但要將nRF2dL01(按預定地址)設定為接收模式以接收檢測信號。檢測到相符的地址后，nRF24L0l的自動應答功能會發送應答信號給發送端以確認收到信號，此時雙方“握手”成功。接著，通過INTO中斷通知DSP，使得DSP重新將nRF24LOl設定為接收模式以接收來自發送端的連續視頻流，并且打開LCD模塊準備顯示視頻。最后DSP通過SDRAM緩沖視頻流，送給LCD顯示(若LCD等其他后端模塊為并行接口，則需要將數據轉化成并行數據格式)。至此，系統已經能實現實時視頻數據的無線傳輸，實時視頻流的分辨率為QQVGAl60×120(@13fps)。

　　在視頻流的顯示過程中，若用戶按下拍照按鈕，則產生INTl中斷通知DSP，DSP會將nRF24LOl設定為發送模式并發送拍照通知信號。收到應答信號后，nRP24L0l返回接收模式準備接收?qǐng)D像數據，接收完成后會自動發送確認信號以表示圖像數據接收成功。最后，DSP將圖像數據交由后端模塊處理。至此.系統實現了圖像的無線拍攝功能，拍照效果為1280×960(@130萬像素)，基本上能滿足拍照要求。

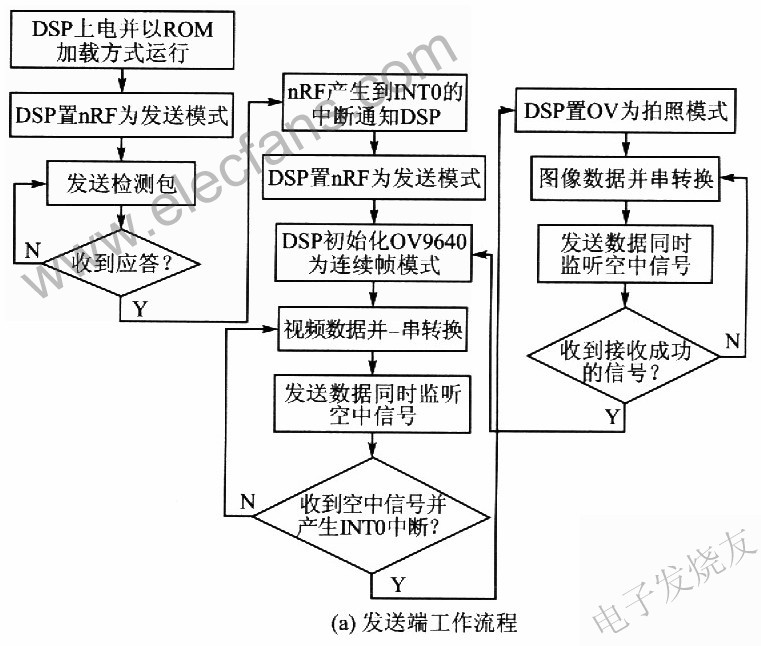

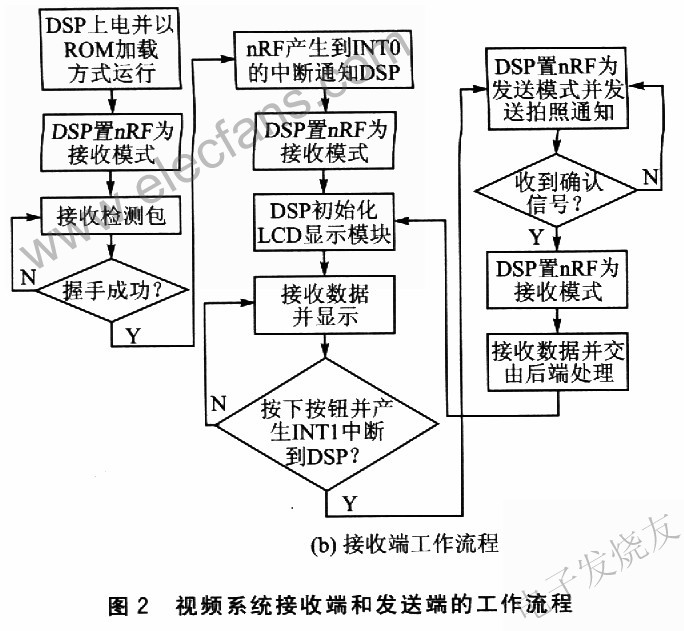

　　視頻系統接收端和發送端的工作流程如圖2所示。

　　2 DSP的接口設計

　　2.1 DSP與OV9640的接口設計

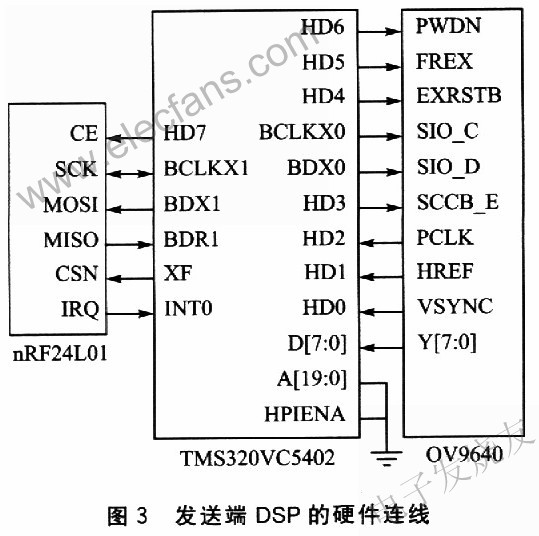

　　該芯片使用OmniVision公司自主開發的SCCB總線進行控制，使用三線連接。其中SCCB_E為串口允許/禁止信號線，SIO_C和SIO_D分別為串口時鐘線和數據線。系統中僅對OV9640進行控制而不需要獲知其狀態，采用DSP的McBSPO端口進行連接，其中HD3用于打開串口，BCLKX0和HDX0分別用于發送時鐘信號和控制數據。具體的硬件連線如圖3所示。

　　值得注意的是：

　?、偈褂肈SP的HPI接口連接OV9640時，為了獲得場頻、行頻和8位視頻輸出等信號，DSP的HPIENA引腳必須下拉，使得HD[7：0]能配置為通用I/o接口，才能實現對OV9640的啟停或工作模式控制。

　　②通過修改OV9640的寄存器COMC，將輸出大小設定為1280×960或者QQVGA。

　?、坌薷募拇嫫鰿OMH，將輸出格式設定為8位的RGB格式，并設定為Master方式。

　　④FREX為連續幀模式的允許/禁止信號，但默認為禁止。應配置DSP的HD4引腳，將其電平拉高，然后再用HD3將EXPSTB引腳置高以實現連續幀的數據輸出;將FREX置低即可返回到(單幀)拍攝模式。

　　⑤計算數據傳輸率。該芯片輸出并行8位圖像信號以及場頻、行頻同步信號，視頻中的l幀圖像(160×120)的大小是：

　　160×120×8=153600位/幀

　　如果以nRF24L01最大的發送速度2Mbps計算，則每秒可發送

　　2000000/153600≈13幀

　　即本系統能以160×120(@13 fps)的速度傳輸視頻信號。

　?、掭敵鰯?shù)據的并一串轉換。

　　OV9640輸出8位并行數據，而nRF24L01為串行接口,因而需要將并行數據串行化。8位并行數據格式為HREF、Bll、G2l、B22、G12……，HREF、G21、R22、G23、R24……。通過編程約定發送端與接收端的時序，可將從HD[2：0]得到的PCLK、HREF和VSYNC信號略去而無須計入無線傳輸之列。所以串行化時，將每次從D[7：O]讀入的8位數據由高位到低位依次按順序放進SDRAM緩沖中，再傳給nRF24LOl發送出去即可。

　　2.2 DSP與nRF24L01的接口設計

　　2.2.1 設計要點

　　DSP使用McBSPl與該芯片直接連接。其中CSN為SPI片選引腳，低電平有效，用DSP的XF引腳與CSN引腳連接;CE為收發模式選擇引腳，用HD7進行高低電平控制。其他引腳的連線如圖3所示。在編程時需要注意：

　?、倜看瓮ㄟ^(guò)SPI向nRF24L01發送指令前，必須使CSN得到一次由高到低的電平跳

　　變，即每次執行指令后，都要將CSN置高才能繼續發送下一條指令。

　?、趎RF24L01的SPI為下降沿鎖存數據，故應將McBSPl配置成“有延時的下降沿”。

　　③IRQ引腳為低電平有效，每次產生到DSP的中斷必須寫“l(fā)”來清除。

　　④若發送端需要接收應答，則應當配置數據通道O來接收應答信號，且接收地址(RX_ADDR_PO)應當與發送地址(TX_ADDR)一致。

　　⑤芯片必須經過Standby模式才能進入TX或RX模式，故在TX和RX模式之間切換時應先將CE拉低以進入Standby模式。

　?、迣?xiě)寄存器的指令只能在Powerdown或Standby模式下執行，故在修改寄存器值前也應當將CE拉低。

　?、咭韵碌?.2.2和2.2.3均未開啟AACK和ART功能。因?yàn)橄到y(tǒng)在連續視頻流方式運行時，只要求得到高數據傳輸率以滿足實時性，而并不需要糾錯重發。但在拍攝方式下，則應該打開這兩項功能，以確保圖像數據的完整性。

　　2.2.2 ESB發送數據

　　①將配置位PRIM_RX置低;

　?、诒３諧SN為低電平，送入接收端的地址(TX_ADDR)和數據(TX_PLD);

　?、蹖E置高，開啟數據發送;

　?、軘?shù)據發送完畢，產生TX_DS中斷;

　?、軨E置低，可進入Standby模式。

　　2.2.3 ESB接收數據

　?、倥渲梦籔RIM_RX置高，CE置高，則130μs后，nRF24L01開始監聽空中信號;

　?、谑盏胶戏ǖ臄?shù)據包后RX_DR產生中斷;

　?、蹱顟B(tài)寄存器中的RX_P_NO記錄所接收的數據通道;

　?、蹸E置低可進入Standby模式;

　?、軲CU通過SPI得到數據。

　　2.2.4 部分程序示例

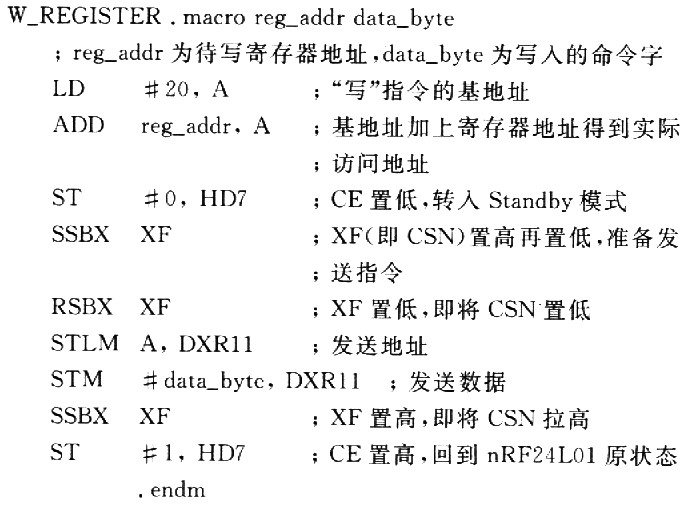

　　(1)寫nRF24L01寄存器

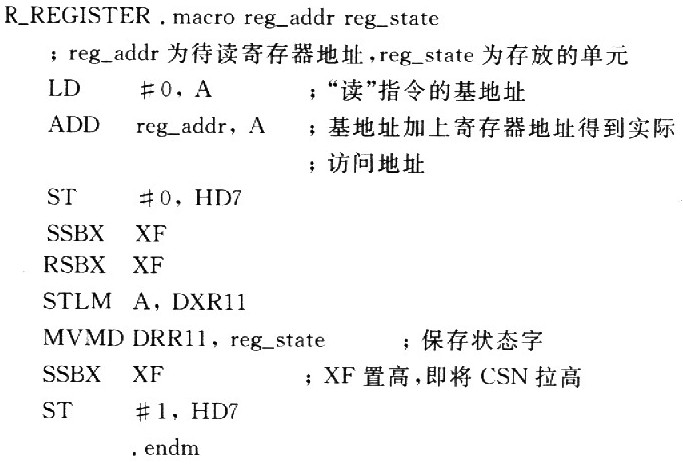

　　(2)讀nRF24L01寄存器

　　(4)發送數據

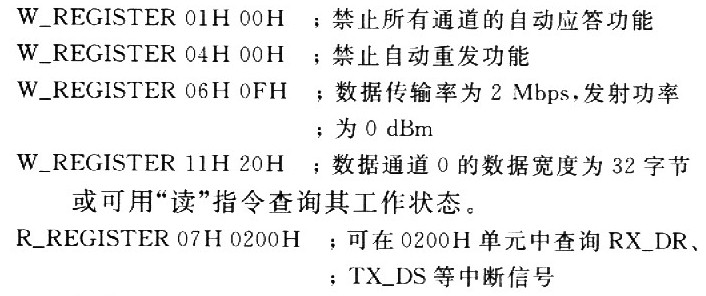

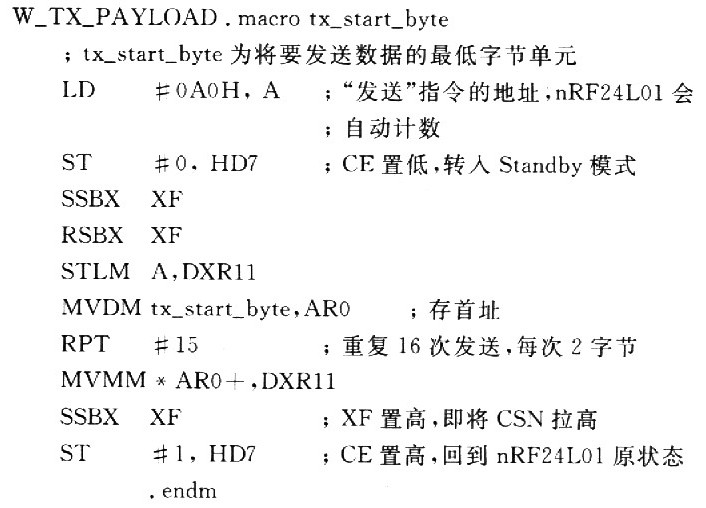

　　假設在(3)中已經將數據寬度定為32字節，則W_TX_PAYLOAD.macro tx_start_byte

　　(5)接收數據

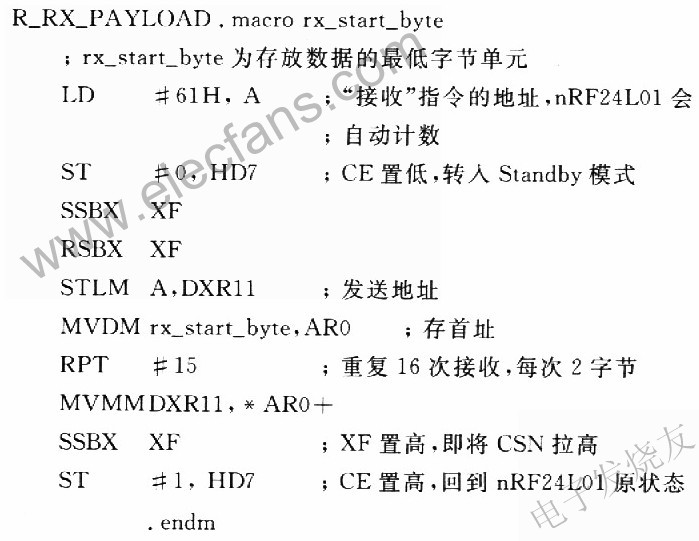

　　同樣假設在(3)中已經將數據寬度定為32字節，則R_RX_PAYLOAD.macro rx_start_byte

　　結語

　　以DSP為核心的無線通信系統，在硬件上采用了高速低功耗的無線射頻芯片nRF24L01、高性能的TMS320VC5402數字信號處理芯片以及多功能的攝像芯片OV9640，使其能夠?qū)崿F(xiàn)強大的視頻通信功能，并且在軟件層次上優化設計，以縮短等待延遲和降低功耗。本系統的擴展性很強，例如，加裝語音編解碼芯片即可實現無線音頻和視頻的同步傳輸;加裝視頻壓縮芯片可以提高幀速率;同時使用兩片(或兩片以上)的無線收發芯片能實現全雙工，更能提高空中數據傳輸率;改用高分辨率的攝像芯片即可獲得更優質的視頻和圖像效果等，但也提高了硬件連線和軟件設計的難度。

　　總之，無線視頻和無線圖像通信是未來無線領域的重點發展方向。本設計實現了在一定幀速率下的實時QQVGA視頻傳輸，對今后同類系統的設汁有一定的參考價值。
