手機應急充：

　　PT1301 手機應急充方案是一款低啟動電壓(低至 0.8V)，高效率的升壓 DC-DC 轉換器。用 PT1301 實現的手機應急充電器具有以下優點：

　　1.啟動電壓低：這一特點在單節干電池輸入時得到了很好的體現。在實際應用中，用戶經常在充電過程中需要打電話，當把充電器拔下后重新插上時發現不能繼續充電。這是因為有的手機具有對初始充電電流檢測的功能，當初始充電電流小于設定值時，就不能完成充電功能。用 PT1301 實現的單節方案在輸入電壓為 1.2V 啟動后還能帶載 180mA,很好的解決了這一問題。

　　2.較大的充電電流：單節能充電電流 300mA,雙節 500mA.

　　3.極高的電池利用率：充電過程中，PT1301 手機應急充方案會對輸入電壓進行檢測，當輸入電壓降低時，輸出電流會同時降低。這樣，在連續充電時，即使電池電壓低到 0.7V(單節)，1.5V(雙節)，還能維持充電。

　　4.輸出功率保護：PT1301 手機應急充方案具有動態負載調整率功能。根據輸出電流的大小來調整輸出功率，當輸出電流過大時，降低輸出電壓以維持恒定的輸出功率。

　　5.高效率：PT1301 手機應急充方案具有很高的效率。單節方案在輸入 1.5V 時，效率大于 75%;即使 1V輸入電壓時也有 70%以上的效率。雙節方案的效率甚至高達 87%.

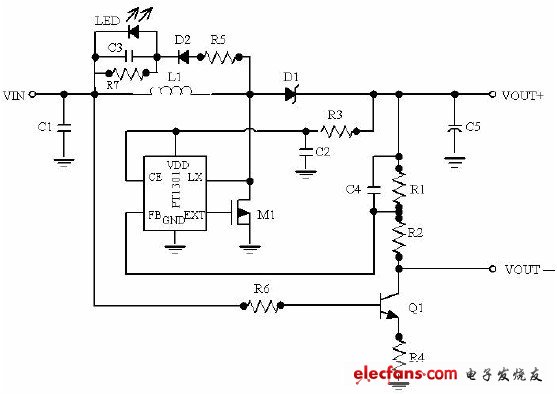

　　單節應急充方案

?

　　電路圖

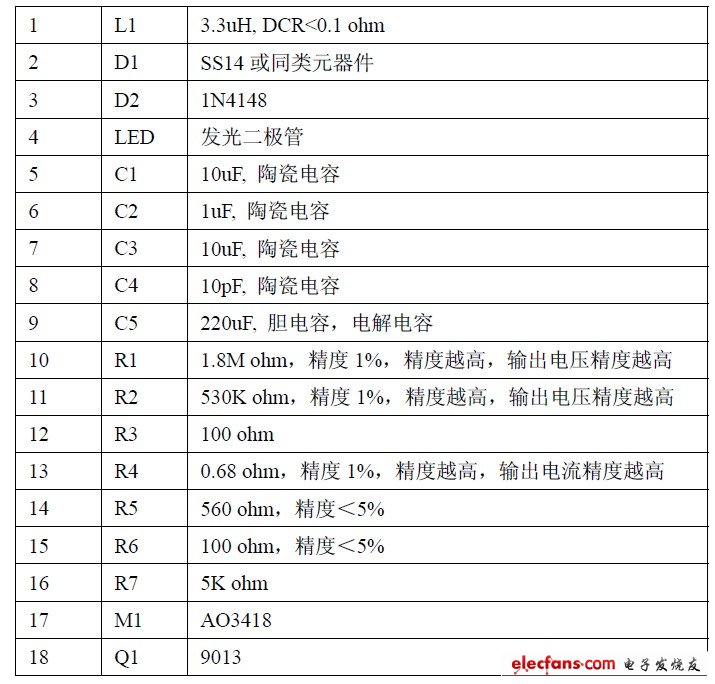

　　元器件清單：

?

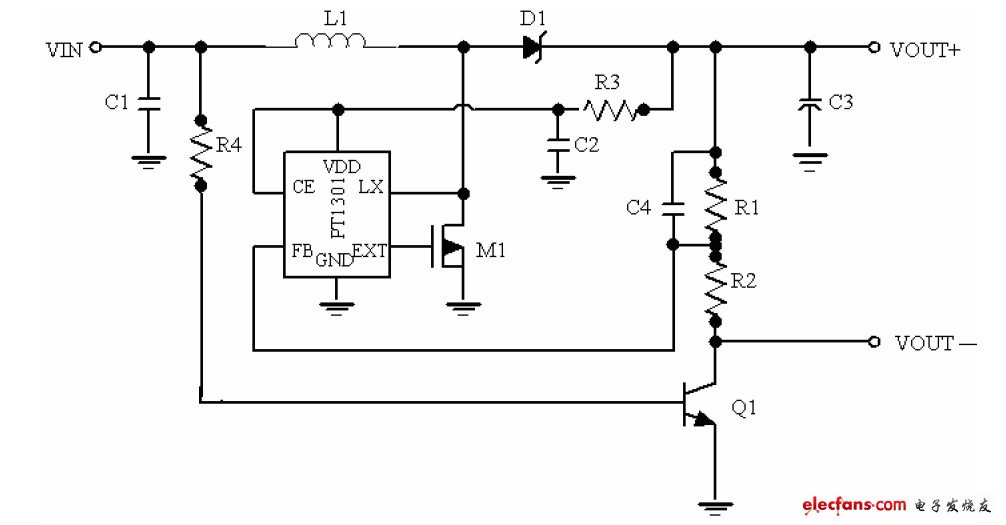

　　雙節充電方案

?

　　電路圖

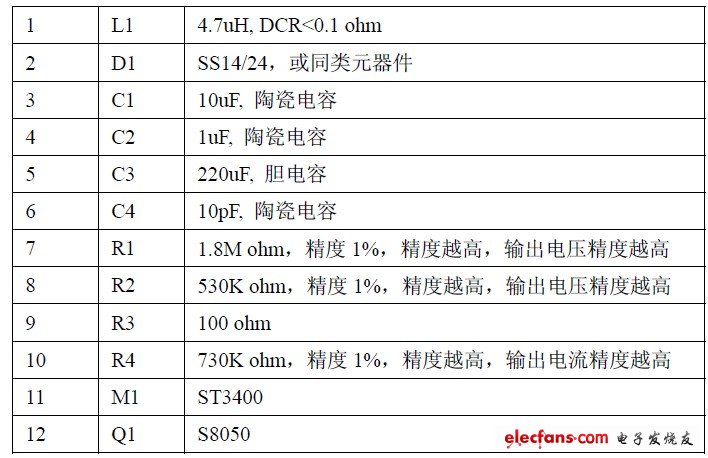

　　元器件清單

?

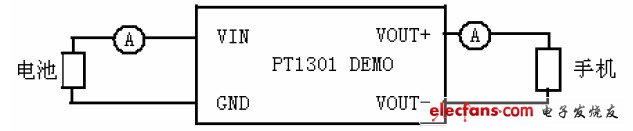

　　測試電路及測試注意事項

?

　　1.由于輸出端的寄生電阻會影響到充電電流的大小，測試時，輸入輸出端所用電流表應用 20A 檔，并用端而粗的導線(<10cm)，以減小寄生電阻。

　　2.輸出端電流表應串在手機之前。

　　3.單節方案中，用戶可以通過減小電阻 R6 來加大充電電流，但建議不要大于 500mA,否則會燒毀 Q1.

　　同樣，對于雙節方案，用戶可以通過減小 R4 來加大充電電流，但手機通常會有最大充電電流的限制。

　　當手機由于充電電流過大而保護以后，手機仍然會維持一個較小的電流進行充電，但此時的效率會極低。所以，建議充電電流不要大于 500mA.
