隨著信息化技術的提高，人們對于視覺欣賞的要求越來越高?！耙曈X沖擊力”成為人們評判顯示性能的一個標準。視覺沖擊力不僅要求畫面尺寸超大，最主要的還要要求畫面顯示清晰，包括圖片與文字。為了滿足這種訴求，本文以京微雅格CME-M5（金山）為例，為您分析如何在HDMI高清信號中疊加字符，并且最終實現高清輸出的過程。

　　如下圖所示，不難看出， 就是把一路HDMI高清信號通過HDMI轉RGB芯片送到CME-M5后，與外部的字符芯片進行高清疊加后，再通過RGB轉HDMI送出來。

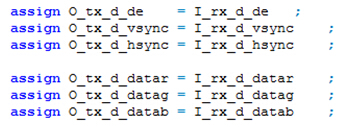

　　拋開其它的功能，從最最簡單By-Pass開始驗證， 就是說， 150MHz的24bit RGB進，不作任何處理，直接把150MHz的24 bit RGB送出，如果By-Pass都搞不定，其它功能再調試也是枉然。By-Pass的關鍵代碼如下：

　　以列灰階的驗證，是最容易看出問題的。簡單補充一下，什么叫灰階？

　　灰階代表了由最暗到最亮之間不同亮度的層次級別。這中間層級越多，所能夠呈現的畫面效果也就越細膩。以8bit panel為例，能表現2的8次方，等于256個亮度層次，我們就稱之為256灰階。

　　對應于數字邏輯來說， 就是R/G/B從0~255漸變的過程，分成256等份，遞增為1， 叫256灰階;分成8等份，遞增值為32，叫8灰階。

　　假設計是256級的黑白灰屏， R-G-B三色同時由FF變?yōu)?0，即24根數據線同時電平翻轉，這對FPGA芯片的供電、速度要求是最高的， 所以專用測試驗證來看，灰階基本上可以驗證視頻傳輸?shù)馁|(zhì)量是否穩定可靠， 其它的拿圖片混過關的實際上都不算數的。

　　那好吧， 我們就以256灰階作為參考圖例驗證。

　　按照一般CPLD EPM240的設計， 直通的效果是完美，不用懷疑，已經過廣泛的使用。正常的效果如下，沒亮線，沒噪點。

　　而在通過M5-ByPass的顯示效果如下所示（幾張示例圖片），幾種顏色的灰階都出現亮線。

　　根據以上可得， 像CPLD那種By-Pass的方式是行不通的。 引起灰階亮線問題，一般有兩個：

　?。?） 一個是驅動電流不足;

　?。?） 另一個是IO或時鐘速度跟不上，數據沒有對齊;

　　先從第一個解決方案著手，在primace7.2下把默認的HS，VS輸出4mA（default）改為8mA，對翻轉速度比較快的PCLK改為16mA。而輸入全部加拉弱上拉，改了以后僅對黃色灰階有改善（看不出亮線），其它的并沒有改進行。
