　　隨著3G技術在國內的逐步推廣，3G技術在視頻監控行業的應用已經成為熱點。CDMA2000作為三種主流3G技術標準之一，在國內的應用發展迅速。中國電信CDMA2000系統主要應用在語音和低速數據的CDMA2000 1x以及視頻和高速率數據的CDMA20001xEV-DO(Evolution-Data Only)上。CDMA20001xEV-DO在一個無線信道傳送高速數據報文的情況下，理論上支持下行數據速率最高可達3.1Mbps，上行速率最高到1.8Mbps。中國電信數據業務費用按流量或時間計算，隨著中國電信大力推廣3G業務，費用也在逐步降低，為CDMA2000網絡的應用普及提供有利的條件。3G網絡視頻監控也越來越受人們關注。本文正是在此背景下提出了基于CDMA2000-VPDN的視頻監控系統。

　　1 系統功能及特點

　　1.1 功能描述

　　本文所提出的系統具有以下功能：

　?、僦С智岸嗽O(shè)備3G無線方式接入，實現免布線，提高安裝速度。

　　②有權限用戶可以瀏覽實時圖像，并可控制監控點的云臺、鏡頭。

　　③用戶可通過3G手機客戶端實時瀏覽監控點。

　?、芷脚_告警包括運動檢測告警、紅外檢測告警，并可通過撥號方式通知用戶。

　　⑤錄像和圖片資源集中存儲在前段編碼器，視頻流由設備直接傳給用戶3G手機客戶端。

　　1.2 系統特點

　　①處理器采用TI公司基于達芬奇技術的新型TMS320DM365數字媒體處理器。TMS320DM365高度集成了眾多組件，如H264、MPEG4、MPEG2編解碼器，可滿足智能視頻處理功能的集成影像信號處理(ISP)解決方案，集成組件使開發周期大大減少，并降低開發成本。本文采用TMS320D-M365中高性能的H264編碼器組件，大大壓縮了視頻數據，為3G網絡數據傳輸減輕了負擔。

　　②采用嵌入式Linux操作系統。本系統采用了開源的嵌入式Linux操作系統。其良好的可裁減性與可移植性、卓越的效率和穩定性，以及支持多種處理器體系架構的特點，使得Linux越來越廣泛地應用于嵌入式領域。

　?、垡噪娦臗DMA2000的3G-VPDN平臺為支撐。 本系統是基于電信CDMA2000的3G-VPDN平臺，3G-VPDN(Virtual Private Network)采用安全專用隧道技術，對目標網絡提供了高安全的防護，防止了用戶的隱私、信息等泄漏。而且采用3G手機客戶端可以隨時隨地接入，實現實時移動式監控。

　　④系統監控采用運動檢測技術。本系統采用了運動檢測技術、視頻運動檢測結合紅外檢測，大大加強了系統告警的可靠性。隨著視頻監控的智能化，運動檢測、模式識別等新技術被引入視頻監控系統。智能化是視頻監控在今后發展的必然趨勢。

　　2 實現原理及系統結構

　　2.1 系統總體框架

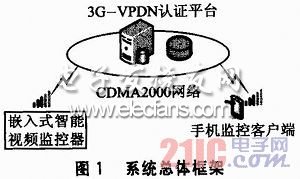

　　系統的總體框架如圖1所示。系統包括前端嵌入式智能視頻監控器、3G-VPDN認證平臺、手機監控客戶端。整個系統以嵌入式智能視頻監控器為核心，以電信CDMA2000-VPDN為網絡支撐，以3G智能手機為遠程監控客戶端。

?

　　嵌入式智能視頻監控器采集現場的視頻數據，通過運動檢測技術，結合監控器的紅外告警模塊，判斷是否有人在監控區域活動。若檢測到有人在監控區活動時，立即撥打系統預先設定的3G手機號碼進行告警。3G手機接收到呼叫后，用戶選擇啟動手機視頻監控客戶端，發起VPDN連接，通過3G-VPDN認證平臺認證后，嵌入式視頻監控器同時也建立VPDN連接，建立視頻監控器和手機客戶端點對點VPDN連接。利用UDP和TCP協議，與嵌入式智能控制器進行交互，如用戶是否請求嵌入式智能控制器發送現場視頻數據到手機客戶端、是否請求云臺控制、解除告警等。同時3G手機客戶端在未告警時，也可以主動呼叫嵌入式視頻監控器，申請建立VPDN連接進行主動訪問，經授權可以實時瀏覽本地監控畫面。
