1 問題的提出

　　隨著城市現代化建設的高速發展，市政設施的自動化控制和管理越來越重要。本文提出基于GIS的城市路燈自動化控制管理系統關鍵技術的設計和實施策略。

　　傳統的路燈控制方法是由人工或定時時鐘來控制開關。由于各路段實行分段獨立控制，且各定時器之間存在誤差，導致路燈開啟和關閉不統一，且由于缺乏相應的檢測手段，不能監控其工作狀態。為改變這一落后現狀，實現城市路燈自動化控制管理就提上了議事日程。

　　2 系統設計目標

　　2. 1 終端控制器的智能化

　　我們把控制一個路段燈開關的控制設備稱為終端控制器。要實現路燈的控制和管理，必須首先對現有控制器實施智能化改造。

　　2. 2 對分散的終端智能控制器實施遠程控制

　　為實現路燈整齊劃一的開啟和關斷，需有一套中央控制機制，負責統一的控制和管理。由于終端控制器分散在各個街區，因此需要建立遠程控制系統。

　　2. 3 建立基于GIS 的控制和管理系統

　　為了使系統成為一套集控制和管理功能為一體的綜合性系統，同時也為了便于直觀地操作、檢測、顯示和查詢有關路燈的各種信息，需建立一套基于GIS 的控制和管理系統。

　　3 系統的功能設計及實施策略

　　3. 1 終端控制器的功能設計

　　終端控制器要實現的主要功能有如下三個方面：根據指令實行路燈開關控制；完成路燈的燈況檢測；實現與中央控制管理系統的數據通訊。如圖1所示：

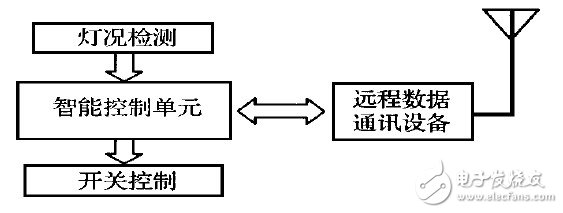

　　圖1 終端控制器功能圖

　　3. 1. 1 根據指令實行路燈開關控制

　　路燈的開關由控制單元控制。其控制依據主要取決兩個方面，一是通過遠程數據通訊接收從中央控制系統發來的控制指令，二是在控制單元測定超過預期設定值后，自動開啟或關閉路燈。后者主要用于中央控制系統或通訊出故障時，控制單元自動強制實現路燈的開關。此外，它同時對工作狀況的異常情況作出相應判斷和處理。

　　3. 1. 2 完成路燈的燈況檢測

　　燈況檢測的主要目的在于測試路燈的工作狀況。

　　3. 1. 3 終端控制器的遠程通訊

　　遠程通訊是與中央控制管理系統對各個終端控制器實施統一集中控制的信息傳輸手段，是實現本系統的技術關鍵之一。有關遠程通訊將在后面的“系統遠程通訊設計與實施策略”中詳細討論。

　　3. 2 中央控制管理系統的功能設計

　　構造GIS 可視化城市路燈自動化地理信息系統，內容包括創建城市基礎地理信息、街區、路燈分布等可視化失量圖形，為路燈控制管理提供可視化查詢、動態顯示以及監控的支撐平臺。

　　構造路燈資料數據庫。路燈資料數據庫包括兩個方面，一是靜態資料數據庫，二是動態資料數據庫。靜態資料數據庫的主要內容有：路燈安裝的地理位置、架設日期、改造日期，所用材料規格（燈桿、燈罩、燈泡等） 、功率大小、額定光照度指標等有關數據，動態資料數據庫主要內容有：路燈工作狀況、路燈參數、額定值、報警值、當前工作電流和工作電壓等。

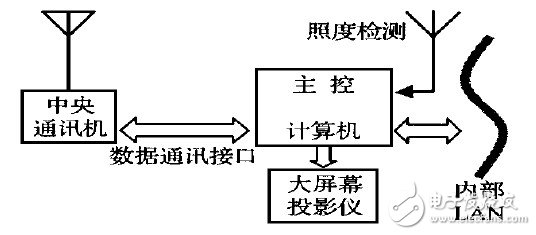

　　圖2 中央控制管理系統

　　構造中央控制管理模塊。中央控制管理模塊是基于GIS 可視化和LAN 操作平臺的一套控制管理功能模塊。其主要功能包括：系統初始化工作參數的設定；數據庫管理和網絡數據庫的共享管理；中央通訊設備的管理和數據通訊（關于數據通訊將在后面的“系統遠程通訊設計與實施策略”中詳細討論） ;通過中央通訊設備與終端路燈控制器的數據通訊，實現終端控制器的參數設定、時鐘校正、開關指令的下達、工作狀況的檢測等功能；照度檢測。如圖2。

　　4 系統遠程通訊設計與實施策略

　　系統的遠程通訊是實現遠程控制的手段?？刹捎糜芯€和無線兩種方式，前者由于涉及長距離線路鋪設、信號中繼等諸多問題，實際操作中有一定難度。本文著重介紹無線方式，采用一個主站對多個從站的主站呼叫方式。主站和從站采用帶數據通訊接口的數字調制電臺，主站電臺由中央計算機控制，從站電臺由終端控制器控制，電臺功率的大小需視控制的最大半徑的長短和地理環境而定。由于主站具有較大的發射功率和較高的接收靈敏度，從站功率通常設定為主站功率的四分之一到三分之一。

　　4. 1 通訊方式

　　通訊方式需有兩種，一是主站廣播方式，二是主-從點對點方式。第一種方式主要用于公共控制指令發展發送，如開關燈、公共參數，時鐘校正等。第二種方式主要用于主站與特定從站的數據傳輸。從站采用地址編碼來唯一標識。從站發送數據是被動握手方式，需主站呼叫某從站后，該從站在終端控制器的控制下，向主站發送數據。其數據內容主要為燈況信息、系統測試等。在中央計算機控制下，主站通過與從站的的輪流通訊傳輸，從而實現各段路燈的燈況數據實時采集。

　　4. 2 通訊的數據格式定義

　　任何數據通訊都必須定義數據的格式。因此一般意義下的數據格式在此就不作過多描述，但要指出的是，在這種通訊方式中，主站一旦發出信息，所有從站都同時接收，邏輯上是否接收是通過廣播標識或地址編碼來確定的。為提高系統效率，地址編碼段的長度應是動態的，可以包括多個地址編碼，這樣可以實現在非廣播方式下的主-多從站。
